Описание
Технические данные

Наименование:
ГОСТ 12820-80

Тип:
Фланец стальной плоский

ТУ:
ГОСТ 12820-80

Краткое тех. описание:
Предназначены для установки на трубопроводах, трубопроводной арматуре, монтажа отдельных частей трубопроводов

Цена ГОСТ 12820-80:
Уточняйте по телефону или через обратную связь.

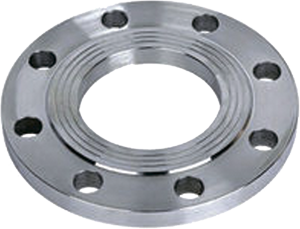

Фланец стальной плоский ГОСТ 12820-80

Назначение

Фланцы стальные плоские приварные по ГОСТ 12820-80 предназначены для установки на трубопроводах, трубопроводной арматуре, монтажа отдельных частей трубопроводов. А также для создания разъемных соединений, работающих в трубопроводах с рабочим давлением до 2,5 МПа и диапазоном температур от -700С до +3000С.

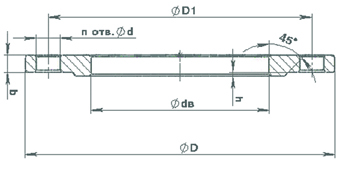

Габаритные и присоединительные размеры

Ду,мм	D, мм	D1, мм	dв, мм	b, мм	d, мм	n, отв.	Масса, кг
1-32-16	135	100	39	16	18	4	1,58
1-40-16	145	110	46	17	18	4	1,96
1-50-16	160	125	59	19	18	4	2,58
1-65-16	180	145	78	21	18	4	3,42
1-80-16	195	160	91	21	18	4	3,71
1-100-16	215	180	110	23	18	4	4,73
