Назначение
Блок
питания газовый типа БПГ предназначен для промышленной
и котельной автоматики в качестве запорно-регулирующего
устройства, управляющего подачей газа к горелочному устройству
котлов теплопроизводительностью от 0,1 до 3 Гкал/ч.
Имеется
две модификации БПГ-I и БПГ-II с различными диаметрами условного
прохода регулируемого клапана.
Продукция сертифицирована.
Основные технические
характеристики
|
Диаметр
условного
проход:
А) запального
клапана, мм
Б) запорного
клапана, мм
В) регулируемого
клапана БПГ-I,
мм
Г) регулируемого
клапана БПГ-II,
мм
|
6
65
20
40
|
|
Рабочее давление
газа, кгс/м2 (кПа)
|
80-500 (0,8-5)
|
|
Температура
газа, °С, не
более
|
+50
|
|
Температура
окружающей
среды, °С при
относительной
влажности до 80%
|
+5; +50
|
|
Напряжение
питания
переменного
тока, В
|
220 (+22; -33)
|
|
Частота тока, Гц
|
50±1
|
|
Потребляемая
мощность, ВА, не
более
|
100
|
|
Режим работы, ПВ
%
|
100
|
|
Габаритные
размеры блока,
мм, не более
|
278×132×332
|
|
Масса блока, кг.
не более
|
7,85
|
Комплектность
С блоком поставляется паспорт.
Примечание: Мембрана двухгофровая (3 шт.), центр мягкий для
клапана малого горения (1 шт.) и центр мягкий для клапана
запальника (1 шт.) поставляется по спецификации заказа.

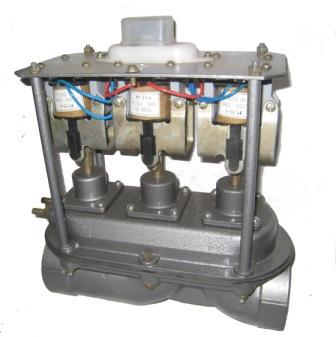

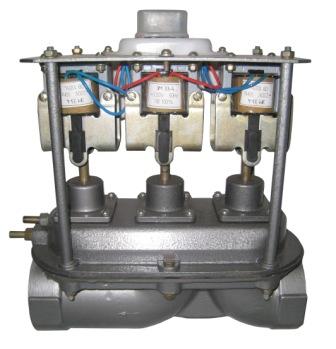

Конструкция
Блок
питания газовый состоит из корпуса, крышки, клеммной панели
с крышкой, регулировочного органа (клапан большого горения),
запорного органа (клапан малого горения) и запального органа
с электромагнитными приводами. Электромагниты посредством
соединительного узла и штока соединяются с запорными элементами.
Пример
записи блока при заказе:
Блок питания газовый БПГ-I (-II) АЛШ
2.087.001 ПС Ду регулируемого клапана 20 (40).
