Описание
Технические данные

Наименование:
ДЗЕ-I71

Тип:
Датчики

ТУ:
ГОСТ 14254-96

Краткое тех. описание:
Предназначены для монтажа датчиков серии ДЗЕ-I71

Цена ДЗЕ-I71:
Уточняйте по телефону или через обратную связь.

Датчики ДЗЕ-I71

Датчики контроля забивки (заштыбовки) перегрузочных течек, емкостные - ДЗЕ-I71 - оптимально подходят для контроля уровня сыпучих материалов, включающих мелкие и средние фракции. Благодаря сферической поверхности из фторопласта исключено налипание материала, накапливание статического электричества.

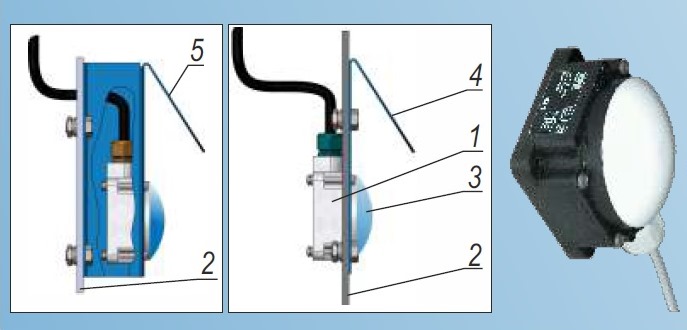

Датчики ДЗЕ-I71

(1) устанавливаются в стенку или крышку перегрузочной течки (бункера)

(2) на высоту контролируемого уровня, чувствительной поверхностью

(3) в сторону появления объекта.

Для исключения повреждений падающим материалом рекомендуется защитить датчик козырьком (4).

Вход контролируемого материала в зону срабатывания (25 мм) вызывает изменение логического сигнала датчика.

Технические характеристики	ДЗЕ - I71...

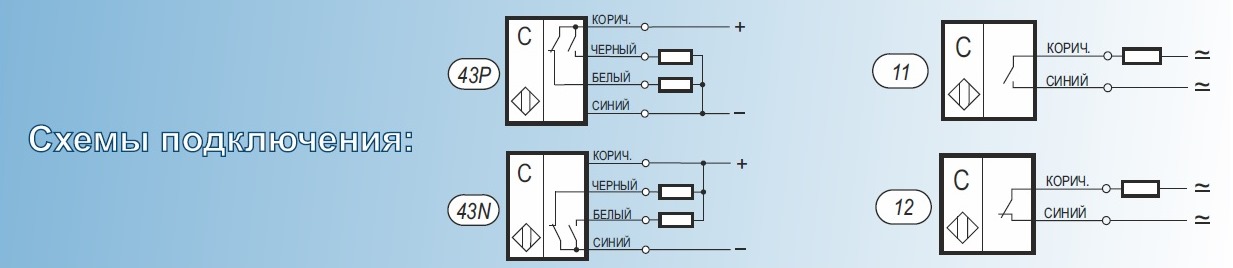

	4-х проводные датчики постоянного напряжения	2-х проводные датчики переменного/ постоянного напряжения
	… 43Р … 43N	... 11 ... 12
Расстояние срабатывания, мм	25
Напряжение питания, В	10 … 30 DC	20…320 АС / 20…250 DC
Напряжение коммутации нагрузки, В	-	-
Максимальный рабочий ток, Imax мА	250	500
Остаточный ток, Imax мА	-	? 5
Импульсный ток при t=20мс	-	3 А, f=1 Гц
Падение напряжения при Imax, В	? 2.5	? 7.5
Диапазон рабочих температур, °С	• высокотемпературные t= -15°…+105°С, в наименовании датчика указывается - ВТ;
	• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается;
	• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ;
Степень защиты по ГОСТ 14254-96	IP67
Подключение с помощю кабеля, L=2м	4х0,25 мм²	3х0,34 мм²
Подключение с помощю кабеля, L=2м	при заказе другой длины кабеля, в конце наименования датчика указать количество метров.

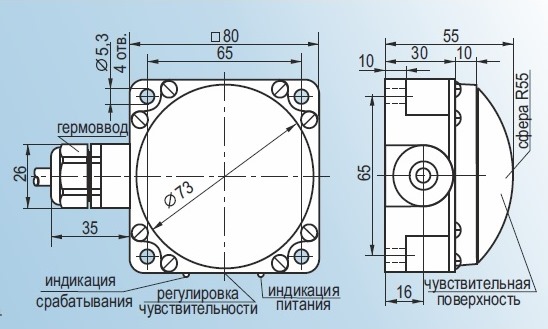

Габаритные размеры, мм	80х80х55

Датчик ДЗЕ-I71 изготавливается в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур и длиной кабеля.

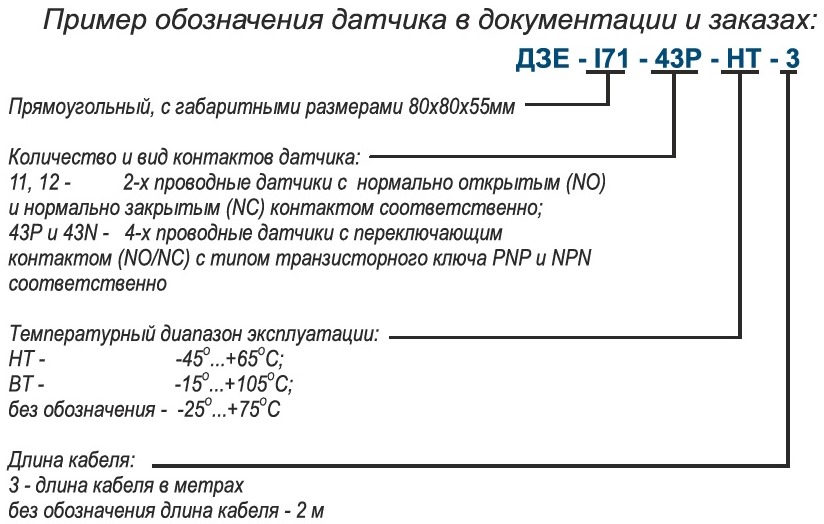

Пример обозначения датчиков ДЗЕ-I71 в документации и заказах

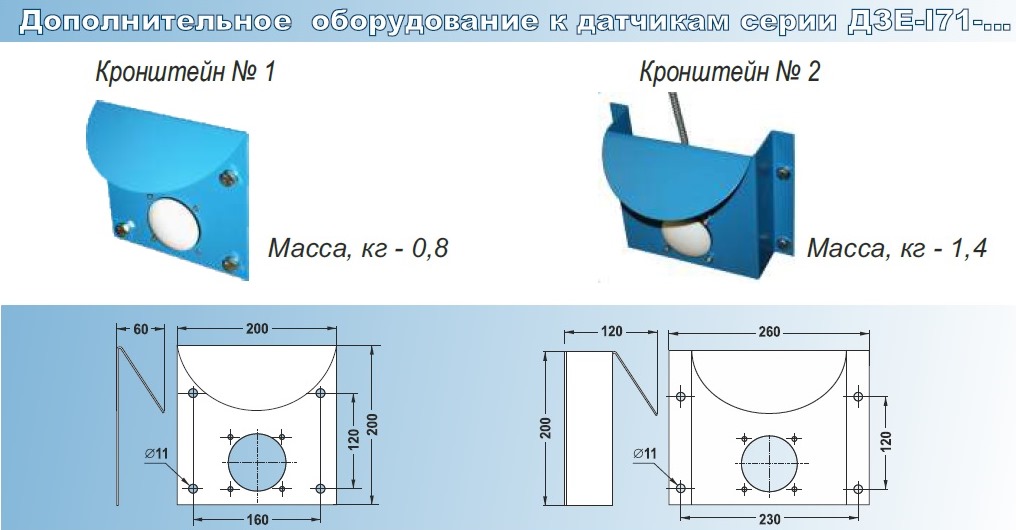

Дополнительное оборудование к датчикам серии ДЗЕ-I71

Кронштейны №1 и №2 предназначены для монтажа датчиков серии ДЗЕ-I71-...
Козырек кронштейнов обеспечивает защиту датчиков от разрушения падающими материалами сверху.
Кронштейн №1 используют при "врезном" способе установки датчика, кронштейн №2 при "накладном".
На рисунках кронштейны показаны с установленными датчиками.

* При необходимости обеспечить задержку срабатывания датчиков серии ДЗЕ-... рекомендуется применять Модуль ДЗ-2-24, см. раздел каталога 1.7 «Датчик заштыбовки ультразвуковой - Дополнительное оборудование».
