ДКСЛ-Н1(2)-01, ДСКЛ-Н1(2)-02... Датчики контроля схода ленты серий / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДКСЛ-Н1(2)-01, ДСКЛ-Н1(2)-02, ДСКЛ-Н1(2)-03

Тип:
Датчики контроля схода ленты серий

ТУ:
ГОСТ 24754-81

Краткое тех. описание:
Предназначены для контроля аварийного схода конвейерной ленты в сторону и выдачи сигнала в систему дистанционного или автоматического управления

Цена ДКСЛ-Н1(2)-01, ДСКЛ-Н1(2)-02...:
Уточняйте по телефону или через обратную связь.

Датчики контроля схода ленты серий ДКСЛ-Н1(2)-01, ДСКЛ-Н1(2)-02, ДСКЛ-Н1(2)-03

Датчики контроля схода ленты ДКСЛ-Н1(2)-01(02,03) предназначены для контроля аварийного схода конвейерной ленты в сторону и выдачи сигнала (путем замыкания или размыкания электрической цепи) в систему дистанционного или автоматического управления. Датчики выполнены по ГОСТ 24754-81, соответствуют электрооборудованию рудничному нормальному РН-2 и должны применяться на конвейерах, работающих в различных отраслях промышленности в подземных выработках рудников и шахт, не опасных в отношении взрыва газа, пара или пыли.

Отличительная особенность данных изделий, высокая степень защиты по ГОСТ 14254-96 - Ip66, Ip67, что значительно увеличивает срок их службы, позволяет использовать в тяжелых условиях эксплуатации. Приемная часть датчиков серии ДКСЛ-Н1-... выполнена в виде невращающейся металлической гильзы, приемная часть датчиков ДКСЛ-Н2-... - ролик из полиформальдегида, вращающийся на подшипниках качения. Рабочее положение датчиков в пространстве - любое.

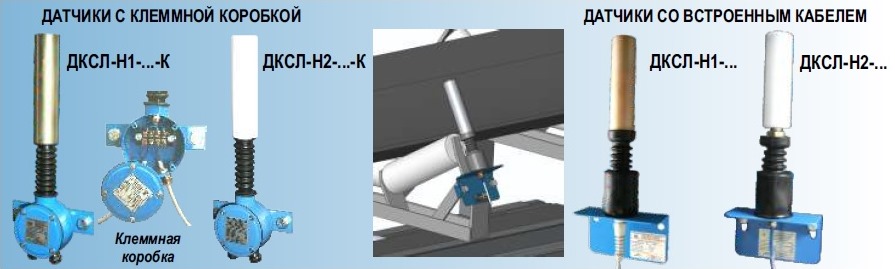

Типы датчиков ДСКЛ-Н1-Н2

Характеристики датчиков ДКСЛ-Н1(2)-01(02, 03):

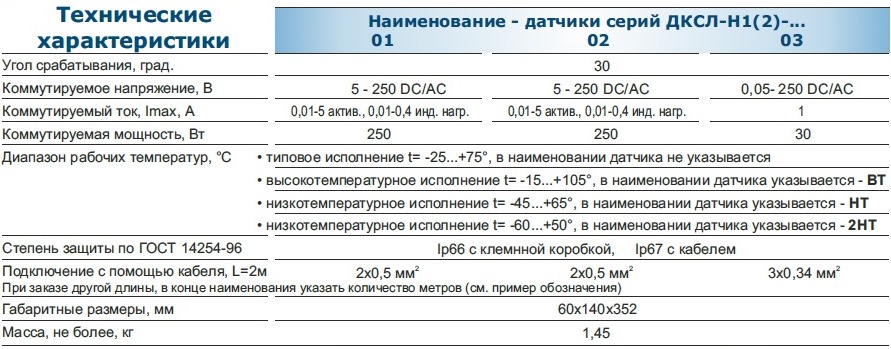

Технические характеристики датчиков серии ДСКЛ-Н1-Н2-Н3 2015

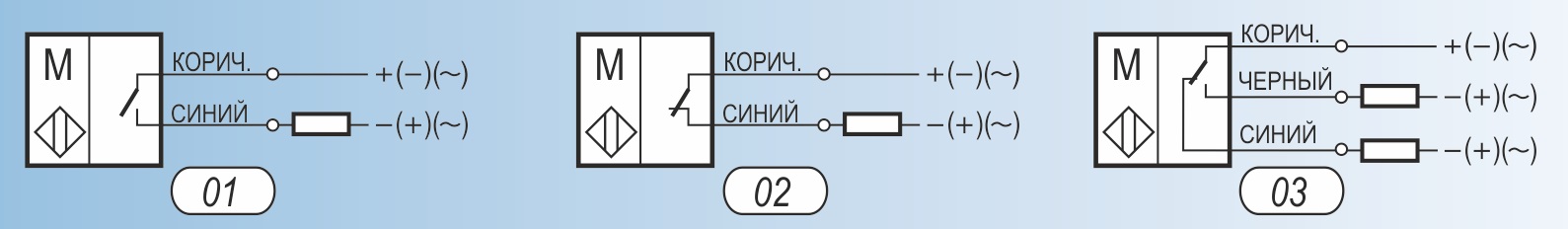

Схемы подключения датчиков:



схема подключения датчиков ДКСЛ-Н1-Н2-Н3

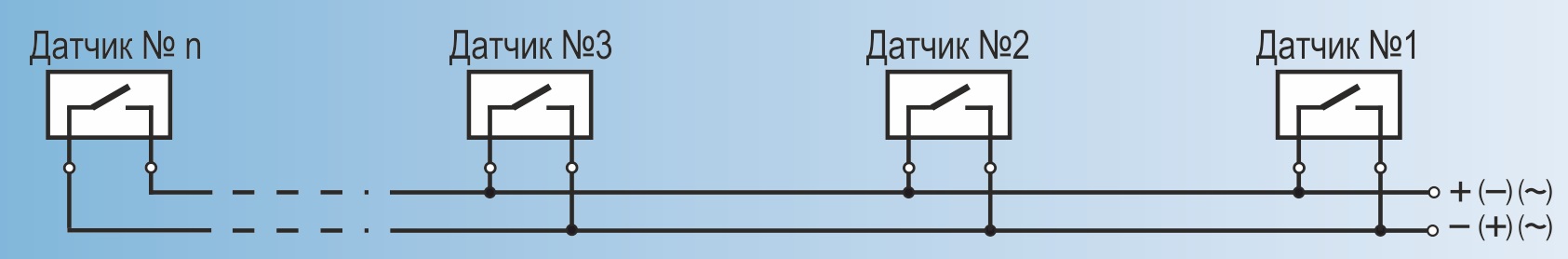

Вариант параллельного подключения нескольких датчиков серии ДКСЛ-Н1(2)-01 по двухпроводному шлейфу:

подключение1

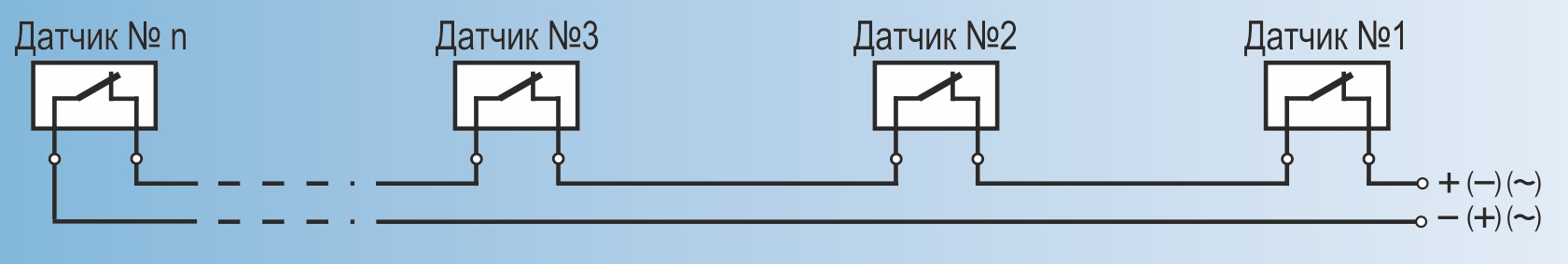

Вариант последовательного подключения нескольких датчиков серии ДКСЛ-Н1(2)-02 по двухпроводному шлейфу:

подключение2

Датчики серий ДКСЛ-Н1(2)-01(02,03) изготавливаются в нескольких модификациях, отличающихся друг от друга исполнением приемной части, схемой подключения, диапазоном рабочих температур, способом подключения к электрической схеме.

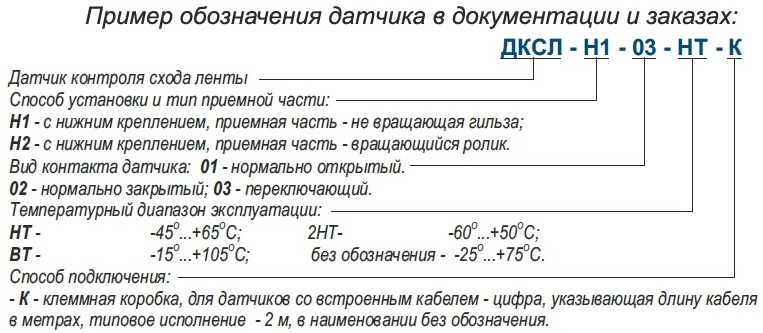

Пример обозначения датчика ДСКЛ-Н1-Н2-Н3 в документации и заказах

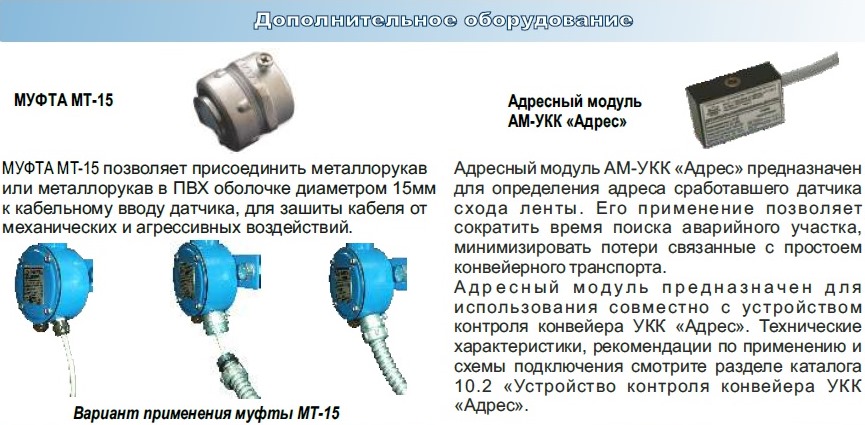

Дополнительное оборудование

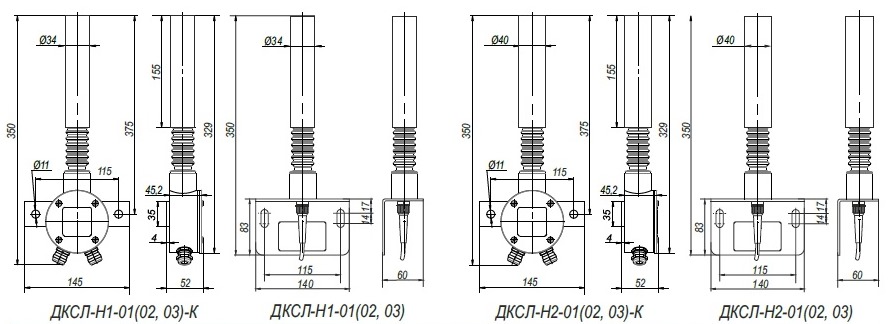

Габаритные размеры:

Габаритные размеры датчиков ДКСЛ-Н1-Н2-Н3
