Наименование:
ДКСЛ-Н-11...22

Тип:
Датчики

ТУ:


Краткое тех. описание:
Датчики позволяют контролировать положения конвейерной ленты в трех зонах

Цена ДКСЛ-Н-11...22:
Уточняйте по телефону или через обратную связь.

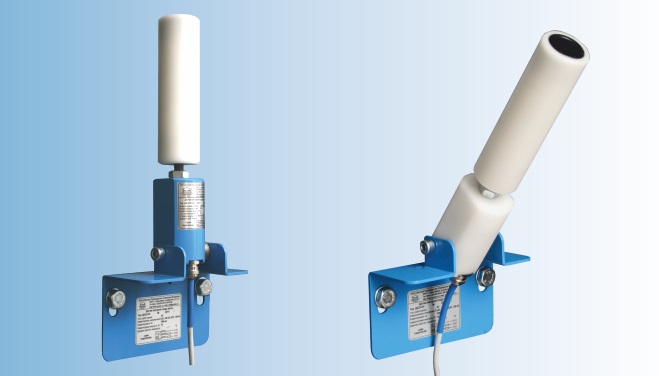

Датчики ДКСЛ-Н-11...22

ДКСЛ-Н-03 наклон

Датчики контроля схода ленты серий ДКСЛ-Н-11...22 разработаны на базе датчиков ДКСЛ-Н-03, но в отличие от предшественников имеют две пары контактов, изменяющих свое состояние в зависимости от угла срабатывания, при наклоне от вертикали на 15 и 30 градусов соответственно.

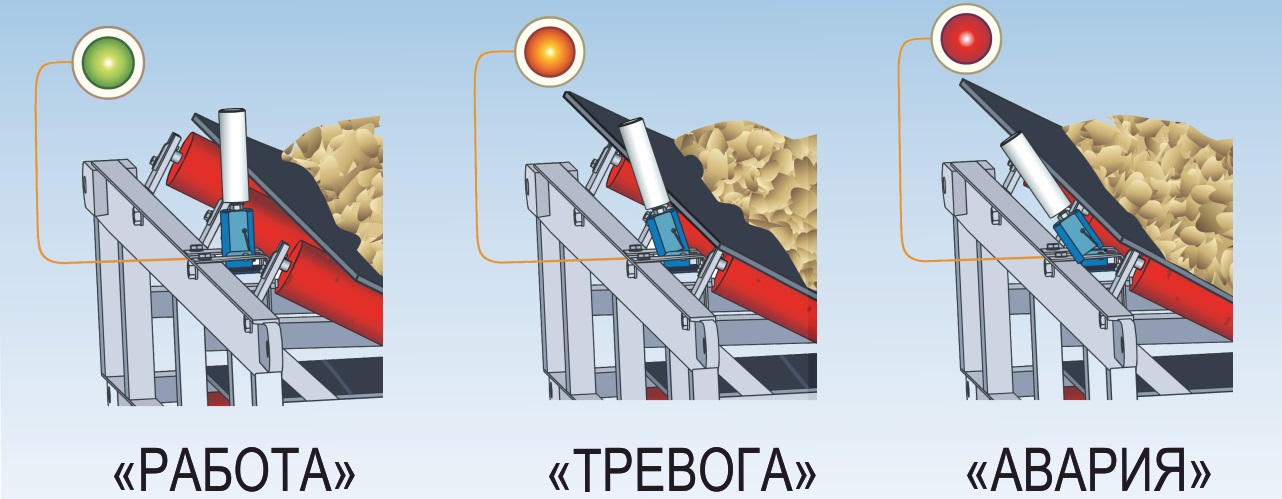

Датчики позволяют контролировать положения конвейерной ленты в трех зонах:

  • при наклоне корпуса датчика ДКСЛ-Н-11...22  до 15º от вертикали - режим «РАБОТА», при этом электрические контакты датчика находятся в исходном состоянии, в соответствии с типом изделия (смотри схемы подключения);
  • при наклоне корпуса датчика от 15º до 30º - режим «ТРЕВОГА». Переключается первая пара контактов;
  • при наклоне корпуса датчика от 30º и выше – режим «АВАРИЯ». Переключается вторая пара контактов:



датчик контроля схода ленты ДКСЛ-Н-03

Датчики серий ДКСЛ-Н-11…22 позволят в два раза сократить общее количество необходимых изделий в случаях, когда по регламенту необходимо обеспечить предупреждение о приближении аварийной ситуации.

 Для работы в условиях агрессивных сред рекомендованы датчики в антикоррозийном исполнении, в корпусе из полиформальдегида - серий ДКСЛ-Н-11...22-АП

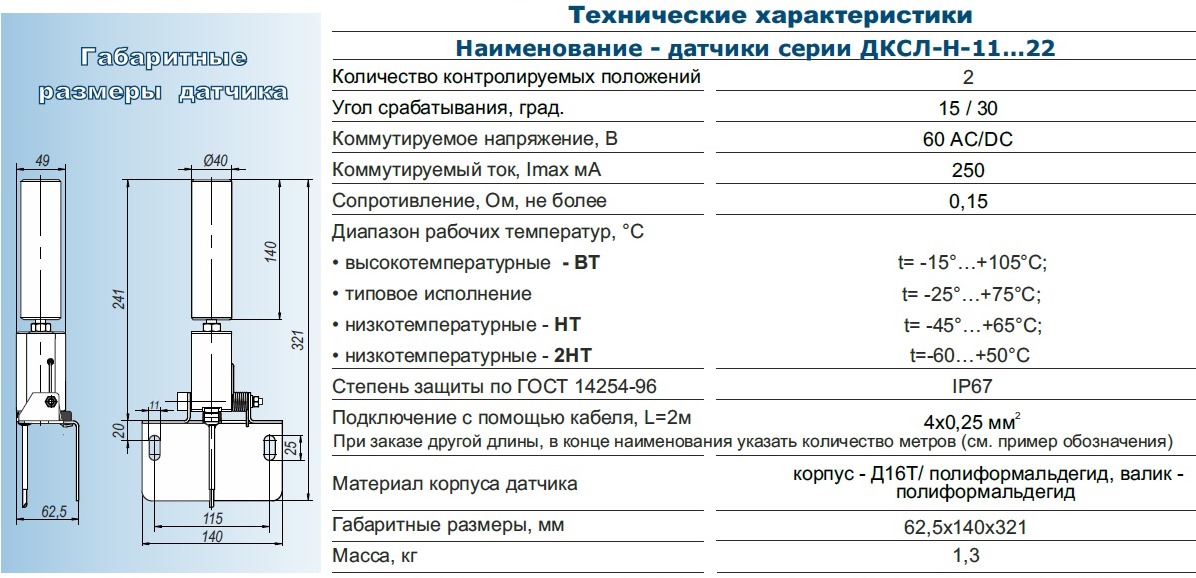

Технические характеристики и габартиные размеры датчиков ДСКЛ-Н-11-22

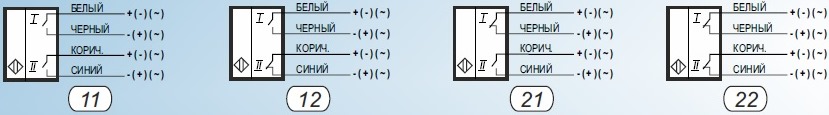

Схемы подключения:

Схемы подключения датчиков ДСКЛ-Н-11-22

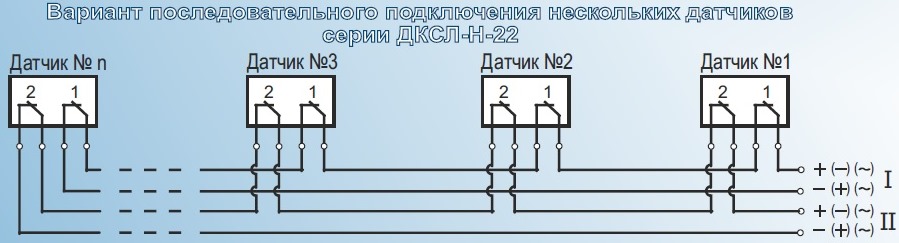

Вариант последовательного подключения датчиков ДСКЛ-Н-11-22

Датчики серий ДКСЛ-Н-11...22 изготавливаются в нескольких модификациях, отличающихся друг от друга материалом корпуса, диапазоном рабочих температур, видом контактов контролирующих угол наклона и длиной кабеля.

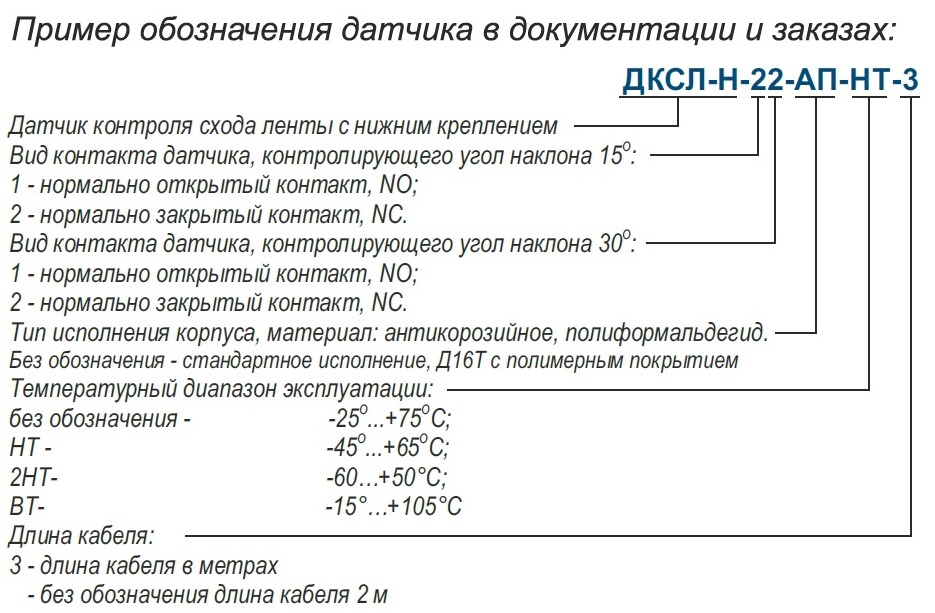

Пример обозначения датчика ДСКЛ-Н-11-22 в документации и заказах

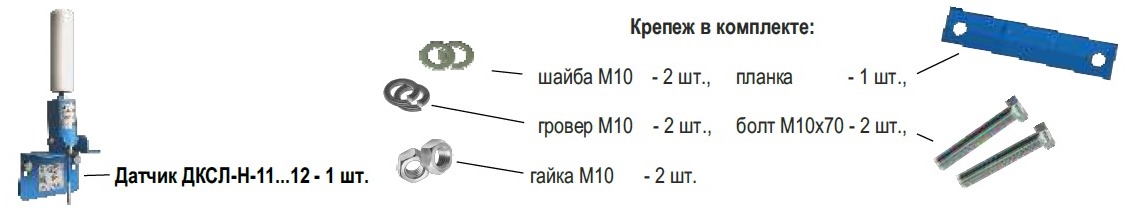

Комплект поставки датчиков серии ДКСЛ-Н-11...22

Комплект поставки датчиков серии ДСКЛ-Н-11-22

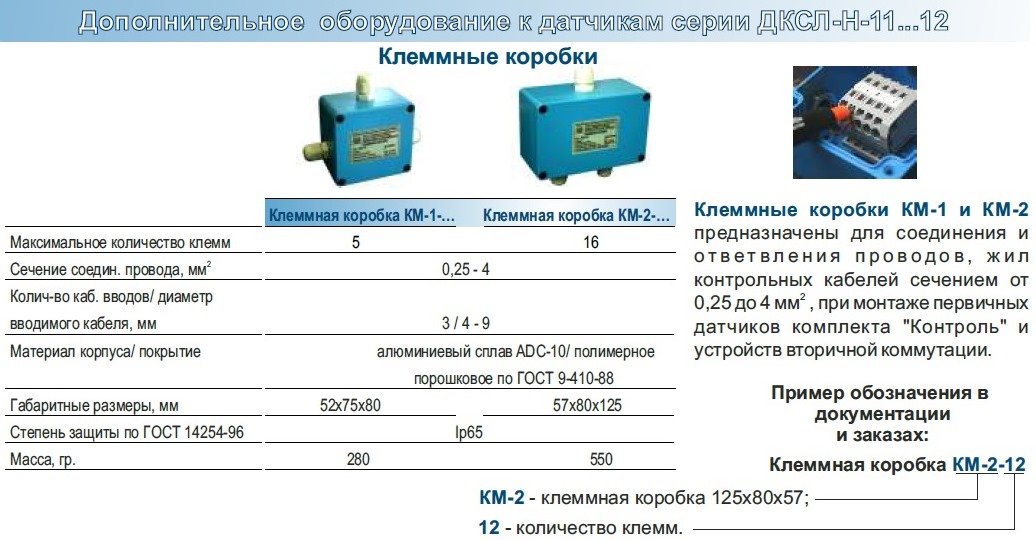

Дополнительное оборудование к датчикам серии ДСКЛ-Н-11-22
