Описание
Технические данные

Наименование:
ДКСЛ-ИН

Тип:
Датчики контроля схода ленты с релейным выходом

ТУ:
ГОСТ 14254-96

Краткое тех. описание:
Предназначены для контроля аварийного схода конвейерной ленты в сторону и выдачи сигнала в систему дистанционного или автоматического управления

Цена ДКСЛ-ИН:
Уточняйте по телефону или через обратную связь.

Датчики контроля схода ленты ДКСЛ-ИН-... с релейным выходом

Датчики контроля схода ленты серии ДКСЛ-ИН-... - предназначены для контроля аварийного схода конвейерной ленты в сторону и выдачи сигнала (путем замыкания или размыкания электрической цепи) в систему дистанционного или автоматического управления, на всех типах ленточных конвейеров. Способ установки в пространстве - вертикальный.
В основе изделия - датчик предельного угла наклона индуктивный (Патент на полезную модель №109551 от 20.10.2011г.), который в отличии от зарубежных аналогов не содержит ртути.

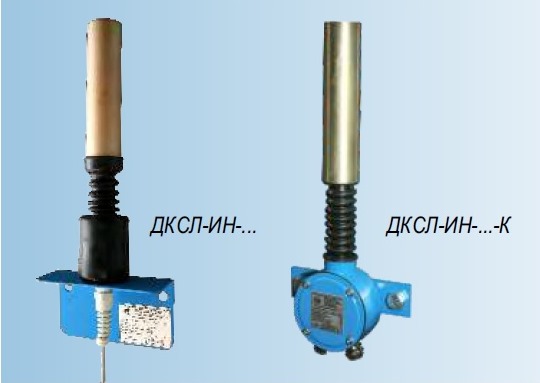

Датчики контроля схода ленты ДСКЛ-ИН 2015

Данное устройство позволяет до минимума сократить механические составляющие, обеспечив тем самым высокую степень защиты, надежность и долговечность изделия. Встроенный гидростабилизатор демпфирует вибрацию, исключая возможность ложных срабатываний. Датчики имеют высокую степень защиты по ГОСТ 14254-96 - Ip67 для датчиков с кабелем, Ip65 для датчиков с клеммной коробкой.

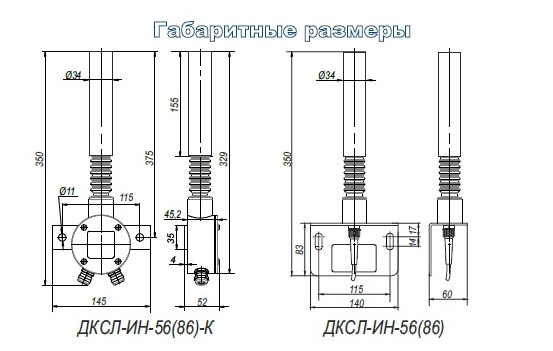

Габаритные размеры датчиков ДСКЛ-ИН 2015

Технические характеристики	ДКСЛ-ИН - ...
		5-и проводные датчики постоянного напряжения с релейным выходом	5-и проводные датчики переменного напряжения с релейным выходом
		… 56	… 86
Угол срабатывания, град.	30
Напряжение питания, В		24 DC	220 АC
Напряжение коммутации нагрузки, В		240 AC / 60 DC	240 AC / 60 DC
Максимальный рабочий ток, Imax А		0,5 при подключении с помощью кабеля, 1 - клеммн. коробка
Диапазон рабочих температур, °С	• высокотемпературные t= -15°…+85°С, в наименовании датчика указывается - ВТ;
	• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается;
	• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ;
Степень защиты по ГОСТ 14254-96	IP67/IP65
Подключение с помощью кабеля, L=2м		5х0,25 мм²
	при заказе другой длины кабеля, в конце наименования датчика указать кол-во метров (см. пример обозначения) при заказе датчика с клеммной коробкой в конце наименования указывается - К
Материал корпуса датчика	сталь 45, антикоррозийное покрытие - цинкование
Габаритные размеры, мм	350 х 140 х 60
Масса, кг	1,3

Датчик ДКСЛ-ИН изготавливается в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур и длиной кабеля.

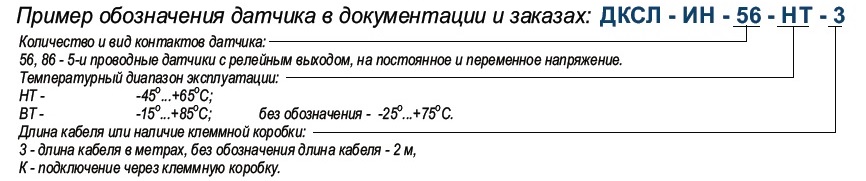

Пример обозначения датчика ДСКЛ-ИН в документации и заказах

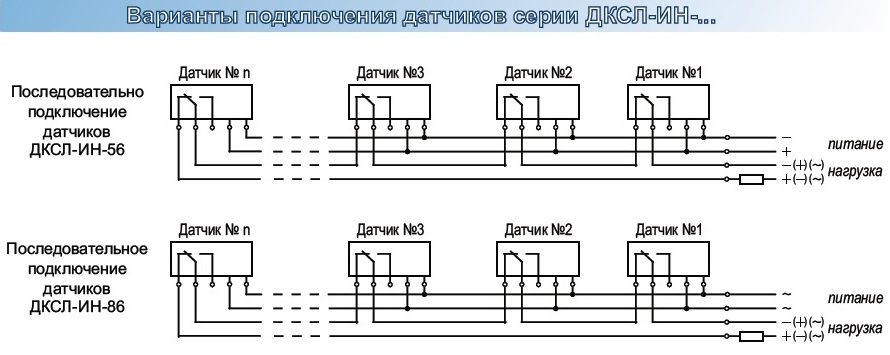

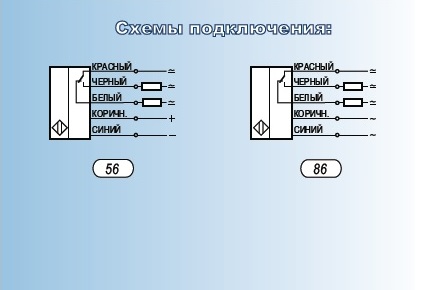

Варианты подключения датчиков серии ДСКЛ-ИН

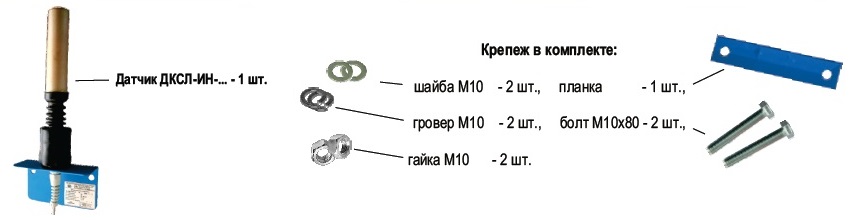

Комплект поставки датчиков серии ДКСЛ-ИН-...

Комплект поставки датчиков серии ДСКЛ-ИН
