Описание
Технические данные

Наименование:
БАВР

Тип:
Блок аварийного включения резерва

ТУ:
–

Краткое тех. описание:
Предназначен для повышения надежности катодной защиты подземных металлических сооружений

Цена БАВР:
Уточняйте по телефону или через обратную связь.

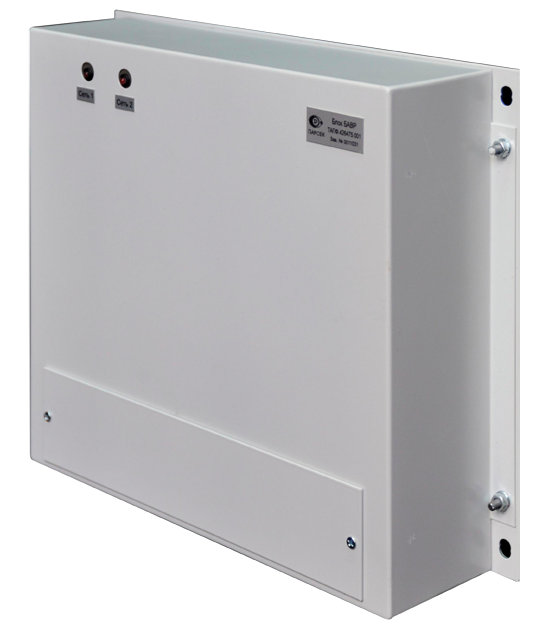

Блок аварийного включения резерва БАВР

Блок аварийного включения резерва «БАВР» предназначен для повышения надежности катодной защиты подземных металлических сооружений методом "холодного" резервирования двух устройств катодной защиты (УКЗ) мощностью до 9 кВт, а также для защиты УКЗ от повышения и понижения напряжения в питающей сети переменного тока 230 В.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
● К блоку могут быть подключены два УКЗ (основное и резервное) любого типа с выходными параметрами:

- диапазон выходного напряжения - от 2 до 100 В;
- максимальный выходной ток - 90 А;
- максимальная мощность - не более 9 кВт.

● Через блок осуществляется подача питания на основное и резервное УКЗ от промышленной двухфазной сети 230 В.
● Блок коммутирует выходной ток работающего (исправного) УКЗ к нагрузке.
● Блок автоматически переключает основное УКЗ на резервное в случае выхода из строя основного УКЗ (выходное напряжение - менее 2 В).
● Блок отключает УКЗ от промышленной сети 230 В при выходе напряжения питания за пределы (160-260) В и в случае его исправного состояния переключает его на вторую сеть.
● Переключение УКЗ с основного на резервное и переключение фаз сети производится по формуле «любое исправное УКЗ автоматически подключается к любой исправной фазе сети с приоритетом – основное УКЗ и первая фаза сети». Напряжение с неисправного УКЗ снимается. В случае выхода из строя фаз сети или обоих УКЗ повторный запуск блока возможен только в ручном режиме путем переключения автомата включения питания после устранения неисправности в сети или замены УКЗ.
● Подача напряжения на основное УКЗ происходит с задержкой 4сек, переключение основного УКЗ на резервное – с задержкой 12сек, с резервного на основной УКЗ – 6 сек.
● Все параметры блока (диапазон выходных напряжений, минимальная величина выходного напряжения УКЗ, времена задержек переключений и пр.) задаются программно и могут изменяться в каждом конкретном случае условий эксплуатации блока.
● Блок выдерживает повышение напряжения в сети до 300 В.
● Блок переключает электрод сравнения с основного УКЗ на резервное и обратно, в зависимости от того, какое УКЗ в данное время включено.
● Блок осуществляет вывод вспомогательного питания в 230 В и максимальной мощностью 100 Вт от любой из исправно функционирующих фаз сети.
● Максимальная рассеиваемая мощность - не более 15 Вт.
● Масса блока - не более 8 кг.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
● Место размещения блока - помещения с нерегулируемыми климатическими условиями, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе, без прямого воздействия солнечного излучения, атмосферных осадков, ветра, песка и пыли.
● Температура окружающей среды - от минус 45 °С до +50 °С.
● Относительная влажность воздуха - до 95 % при температуре +25 °С.

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Габаритные размеры блока — 390х332х100 мм.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
● БАВР рекомендуется устанавливать в непосредственной близости от резервируемых УКЗ.
● Входы и выходы блока необходимо заземлять системой грозозащиты.
