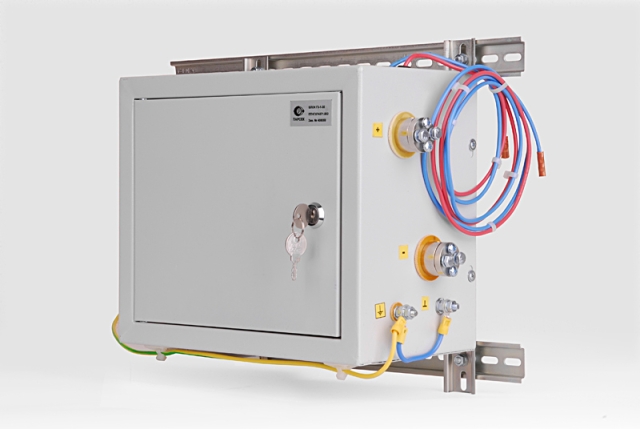

Блок
грозозащиты ГЗ-1-35 предназначен
для защиты устройства катодной
защиты (УКЗ) от кратковременных
перенапряжений на трубопроводе,
вызванных грозовыми разрядами
или другими причинами.
ОПИСАНИЕ
Блок
устанавливается
последовательно
между выходом
УКЗ и
трубопроводом.
При
возникновении
перенапряжений
на трубопроводе
блок отводит в
землю ток до
20кА и понижает
напряжение на
выходных клеммах
УКЗ до 56 В.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
● Параметры
пропускаемого
сигнала:
- напряжение: не более 92 В,
- ток: не более 35 А;
● Параметры
защиты от
перенапряжений:
- напряжение защиты: не более 150 В,
- отводимый ток (8/20мкс): не более 20 кА.
● Допустимое
обратное
напряжение: 1200
В
● Температура
окружающей
среды: от минус
45 °С
до +50 °С,
● Относительная
влажность: 95
при температуре
+25 °С.
● Габаритные
размеры:
397х265х141 мм
● Масса:
5,0 кг
РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
● Блок
необходимо
устанавливать в
непосредственной
близости от УКЗ.
● Блок
должен быть
надежно
заземлен.
|
