Описание:
Комплект приборов ПОИСК предназначен для
оценки состояния изоляционного покрытия
трубопровода и оценки уровня его защищенности
двумя способами:
— проведение интенсивных измерений
трехэлектродным методом;
— проведение измерений потенциалов на КИК
-

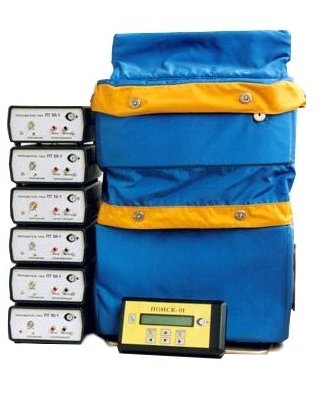

В состав
комплекта
входят:анализатор
потенциалов
ПОИСК-01;
прерыватели тока
устройств
катодной защиты;
измерительные
электроды;
рюкзак с
устройством
подачии провода;
механизм намотки
провода.
Анализатор
потенциалов
определяет
величину
потенциала и
градиентов
потенциала
методом
синхронного
(асинхронного)
прерывания токов
катодной защиты.
Наличие трех
каналов
измерения
позволяет
одновременно
оценить:
- потенциалы
включения-отключения;
- градиенты
потенциалов
(левого и
правого) и
- расстояние от
опорного
контрольно-измерительного
пункта.
Измерения
производятся с
помощью
медно-сульфатных
электродов.
Последующая
обработка данных
на ЭВМ,
благодаря
оригинальному
алгоритму
суперпозиции,
позволяет
оценить
состояние
катодной защиты
и изоляционного
покрытия
подземного
трубопровода.
Технические
характеристики:
Диапазон
измерения по
первому каналу:
от –10 В до +10
В;
по второму и
третьему каналу:
от –1 В до +1 В;
Погрешность
измерения в
каждом из
диапазонов: не
более 0,2 % от
максимального
значения
диапазона;
Входное
сопротивление
анализатора
потенциалов: 10
МОм;
Коэффициент
подавления помех
нормального вида
частотой 50 Гц
при измерении
постоянного
напряжения: не
менее 40 дБ;
Количество
результатов
измерений
защитных
потенциалов (с
коментариями) в
энергонезависимой
памяти: не менее
2000;
Время хранения
информации: не
менее 1 года;
Диапазон рабочих
температур: от
+1°С до +50°С;
Относительная
влажность: до
98% при
температуре
+25°С;
Габаритные
размеры
анализатора: 200
x 100 x 40 мм;
Масса
анализатора: не
превышает 600 гр;
Питание
анализатора
осуществляется
от четырех
последовательно
соединенных электрохимических
элементов
питания
типоразмера АА:
- гальванических
с номинальным
напряжением 1,5
В;
- аккумуляторных
с номинальным
напряжением 1,2
В.
|
