Комплект приборов «Поиск – 021».
Комплект
приборов «Поиск – 021» предназначен для оценки
состояния изоляционного покрытия, определения
направления и глубины залегания трубопровода.
Принцип действия комплекта приборов основан
на измерении отношения уровней магнитных полей,
порождаемых двумя встречными токами от
генераторов, включенных на краях обследуемого
участка трубопровода (метод запатентован). В
отличии от традиционных способов магнитных
измерений, реализуемых, как в импортной, так и в
отечественной аппаратуре, данный способ
позволяет на порядок повысить точность измерений
затухания токов на участках трубопроводов с
хорошей изоляцией, на новых, и глубоко
заложенных трубопроводах (свыше 10 м). Таким
образом можно избежать ложной, заниженной оценки
состояния изоляции трубопроводов. По
величине затухания токов, с учетом диаметра
трубопровода, определяется интегральная величина
сопротивления изоляционного покрытия, отнесенная
к квадратному метру поверхности трубопровода. По
данной величине, на основании ВРД
39-1.10-026-2001, определяется состояние
изоляционного покрытия. С высокой точностью
локализуется место дефекта изоляции.
В

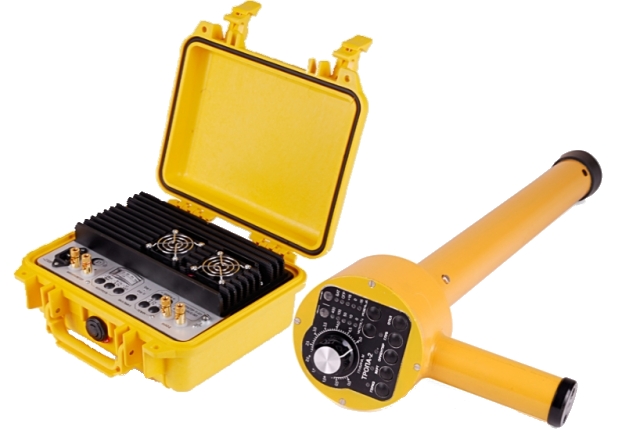

комплект входят:
-
локатор – 2 шт.;
-
генератор – 2 шт.;
-
пульт дистанционного управления;
-
электронный дальномер «Трасса».
Состав
комплекта может быть изменен по требованию
заказчика.
Технические характеристики:
- обнаружение
трубопровода в радиусе 15 метров;
- быстрый поиск
трубопровода с точностью:
± 10
см для одной трубы;
± 25
см в местах скопления труб;
- измерение глубины
залегания трубопровода с точностью ±5% при
глубине залегания до 5 метров;
- измерение действующих
значений токов, протекающих по трубопроводу, с
частотами 10 Гц и 6,25 Гц с точностью ± 5%;
- измерение степени
затухания токов в трубопроводе с точностью 1%;
- индикацию текущих и
ранее сделанных измерений на встроенном
жидкокристаллическом индикаторе;
- ввод текстовых
комментариев в процессе измерений;
- хранение до 1900
результатов измерений в энергонезависимой памяти
локатора;
- вывод результатов
измерений на ПЭВМ для дальнейшей их обработки;
- питание локатора
осуществляется от 4-х последовательно
соединенных электрохимических элементов питания
типоразмера АА;
-
гальванических с номинальным напряжением 1,5В;
-
аккумуляторных с номинальным напряжением 1,2В;
- дистанционный пуск;
- локатор имеет
герметичный морозоустойчивый корпус
(стеклопластик);
- электронный дальномер
«Трасса» позволяет измерять пройденное
расстояние;
- полученные данные
передаются по последовательному интерфейсу в
память локатора;
- питание генератора
осуществляется от сети переменного тока или
аккумулятора 12,6В емкостью 7Ач;
- вес приборов:
-
локатор – 2,3 кг;
-
генератор – 12 кг;
- габаритные размеры:
-
локатор – 920х180х230 мм;
-
генератор – 200х270х400 мм.
Условия эксплуатации:
- температура окружающей
среды – от минус 20°С до + 50°С;
- относительная влажность
– 98%.
|
