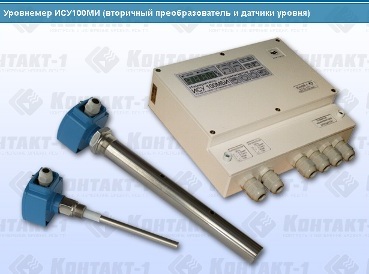

Уровнемер ИСУ100МИ (емкостной измеритель-сигнализатор уровня) в комплекте с двумя датчиками уровня предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) сред, а так же контроля заданных предельных уровней в резервуарах, танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.
Уровнемер ИСУ100МИ в комплекте с двумя датчиками уровня обеспечивает контроль текущего уровня по двум каналам измерения и контроль двух предельных уровней по каждому каналу. |
Комплект поставки
1. Преобразователь вторичный ИСУ100МИ – 1 шт.
2. Датчики уровня – 2 шт.
3. Руководство по эксплуатации – 1 экз.
4. Паспорт на датчик – 1 экз.
Основные функции
Исполнение 1 – “уровнемер – уровнемер”:
|
|
преобразование двух входных частотных сигналов датчиков уровня в выходные сигналы – непрерывные токовые, цифровые и дискретные (контакты реле), обеспечивая таким образом одновременное измерение уровня по двум каналам и контроль двух заданных предельных уровней по каждому из каналов. |
Исполнение 2 – “уровнемер – сигнализатор”:
|
|
преобразование входного частотного сигнала датчика измерения уровня и входного дискретного сигнала датчика сигнализации предельного уровня в выходные сигналы – непрерывный токовый, цифровой и дискретные (контакты реле), таким образом обеспечивается возможность одновременного измерения текущего уровня по первому каналу и автономный контроль предельного уровня по второму каналу измерения. |
Исполнение 3 – “самонастраивающийся уровнемер“:
|
|
преобразование входного частотного сигнала датчика измерения уровня в выходные сигналы – непрерывные токовый, цифровой и дискретный (контакты реле) по первому каналу и автоматическая калибровка измерения уровня при заполнении емкости и срабатывании датчика сигнализации предельного уровня (при этом также срабатывает переключающееся реле) второго канала. Таким образом обеспечивается высокая стабильность результатов измерения уровня независимо от состава и диэлектрической проницаемости среды, а также воздействия других дестабилизирующих факторов. |
Независимо от исполнений прибор выполняет следующие функции:
|
|
отображение результатов измерений на цифровом индикаторе в относительных единицах измерения; |
|
|
пересчет по тарировочным таблицам результатов измерений; |
|
|
формирование выходного релейного сигнала и световой сигнализации для предельных уставок уровня; |
|
|
автодиагностика и сигнализация отказов. |
Принцип действия
Принцип действия уровнемера ИСУ100МИ основан на преобразовании однокристальным микроконтроллером длительности периода частотного сигнала, поступающего от датчика уровня, в цифровую форму. Длительность периода входного сигнала линейно зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением ее уровня.
Исполнения приборов
В зависимости от версии программного обеспечения и подключенных к вторичному преобразователю датчиков существуют три исполнения прибора:
|
|
Исполнение 1 – “уровнемер – уровнемер”. |
|
|
Исполнение 2 – “уровнемер – сигнализатор”. |
|
|
Исполнение 3 – “самонастраивающийся уровнемер”. |
Исполнения по питанию:
|
|
Измерители-сигнализаторы уровня ИСУ100МАИ предназначены для питания от сети 220 В, 50 Гц. |
|
|
Измерители-сигнализаторы уровня ИСУ100МБИ предназначены для питания от сети +24 В. |
В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки (см. раздел “Датчики уровня для уровнемеров ИСУ100И, ИСУ100МИ, ИСУ200И”).
Структура условного обозначения
Пример обозначения при заказе уровнемера ИСУ100МИ:
1. Вторичный преобразователь ИСУ100МАИ – 1 шт.
2. Датчики уровня – 2 шт. (обозначение датчиков уровня)
Примечание – В случае затруднения самостоятельного выбора уровнемера или датчиков уровня рекомендуется прилагать к заказу заполненный опросный лист на уровнемеры (измерители-сигнализаторы уровня).
|
Достоинства
|
|
Программируемая задержка срабатывания выходных реле сигнализации предельного уровня. |
|
|
Уровнемер ИСУ100МИ обеспечивает возможность инвертирования алгоритма работы выходных реле. |
|
|
Уровнемер ИСУ100МИ обеспечивает самодиагностику, выдачу аварийного сигнала и зажигание индикатора “Авария” при неисправности линии связи с датчиком. |
|
|
Обеспечение взрывозащиты уровня “ia”. |
|
|
Выбор пользователем величины токового выхода путем программирования с клавиатуры прибора. |
|
|
Возможность связи с компьютером по интерфейсу RS-485. |
Взрывозащита
Вторичный преобразователь с входными искробезопасными электрическими цепями уровня “ia” имеет маркировку взрывозащиты “[Еxia]IIB X”, соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и предназначен для установки в зонах, согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 ПУЭ.
Датчики, входящие в состав прибора, имеют маркировку взрывозащиты “0ExiaIIBT3 Х”, соответствуют требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
Технические данные
|
НАПРЯЖЕНИЕ ПИТАНИЯ
|
| ИСУ100МАИ |
187 ... 244 В, 50 Гц |
| ИСУ100МБИ |
+21 ... 27 В |
|
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
|
| ИСУ100МИ |
±1% |
|
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ
|
| ИСУ100МИ |
10 В•А |
|
ВЫХОДНЫЕ СИГНАЛЫ
|
| непрерывный токовый |
|
| количество |
2 (один на каждый канал измерения) |
| диапазон (программируемый) |
0 ... 20 мА или 4 ... 20 мА |
| цифровой |
RS485 |
| релейный (уставки) |
|
| количество |
4 (два на каждый канал измерения) |
| электрическая нагрузка, не более; |
|
| на переменном токе |
2,5 А, 250 В, 100 В•А |
| на постоянном токе |
2,5 А, 30 В, 70 Вт |
|
ЦИФРОВОЙ ИНДИКАТОР:
|
| тип |
полупроводниковый |
| число разрядов |
4 |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВТОРИЧНОГО ПРЕОБРАЗОВАТЕЛЯ:
|
| температура окружающей среды |
-30 °С ... +50 °С |
| относительная влажность |
до 95% (при 40 °С) |
| вибрационные нагрузки |
5 ... 80 Гц, 1 g |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ Е:
|
| температура окружающей среды |
-30 °С ... +50 °С |
| температура контролируемой среды |
|
| обычное исполнение |
-30 °С ... +60 °С |
| исполнение с термовтулкой |
-30 °С ... +120 °С |
исполнение датчика с разнесенными
электронным модулем и ЧЭ |
-30 °С ... +180 °С |
| давление в объекте контроля |
до 1,6 МПа |
| относительная влажность |
до 95% (при 35 °С) |
| вибрационные нагрузки |
5 ... 80 Гц, 1 g |
|
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
|
| ИСУ100И |
IP54 |
|
ПРИМЕЧАНИЕ
|
| Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика. |
|
