Наименование:
БАРС 322МИ

Тип:
Радарный уровнемер

ТУ:
ГОСТ Р 51330.0-99

Краткое тех. описание:
Предназначен для непрерывного бесконтактного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.

Цена БАРС 322МИ:
Уточняйте по телефону или через обратную связь.

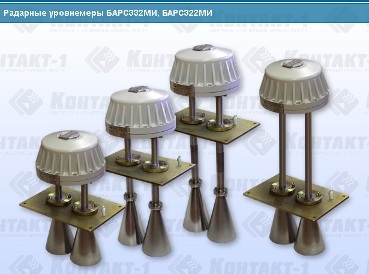

Радарный уровнемер БАРС 322МИ


Радарный уровнемер БАРС322МИ – бесконтактный датчик уровня и надежный уровнемер


Радарный уровнемер БАРС322МИ предназначен для непрерывного бесконтактного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка) сред, контроля и световой сигнализации заданных положений текущего уровня или текущего объема в технологических и товарных резервуарах, бункерах, танках и т.п. стационарных установках, в том числе и в емкостях, находящихся под избыточным давлением.

Радарные уровнемеры БАРС322МИ позволяют отображать измеренное значение на встроенном цифровом индикаторе и осуществлять преобразование измеренного значения в токовый сигнал и цифровой кодовый сигнал RS-485 для последующего обмена информацией с другими аппаратными средствами автоматизированных систем управления (АСУ).

Комплект поставки

1. Преобразователь уровня радиоволновый БАРС322МИ – 1 шт.
2. Руководство по эксплуатации – 1 экз.
3. Магнитный ключ – 1 шт.
4. Программное обеспечение верхнего уровня – 1 компакт-диск.

Основные функции
>
непрерывное бесконтактное точное измерение текущей дальности от плоскости монтажного фланца радарного уровнемера до поверхности контролируемой среды и преобразование ее в значение текущего уровня, свободного пространства (расстояния от максимального положения уровня до его текущего положения) или текущего объема с учетом параметров, введенных пользователем в режиме настройки;
>
преобразование значения текущей дальности от плоскости монтажного фланца радарного уровнемера до поверхности контролируемой среды в выходной цифровой (кодовый) сигнал, преобразование значения текущего уровня, свободного пространства или текущего объема контролируемой среды в выходные сигналы: непрерывный токовый, дискретный (контакты реле) и цифровой (кодовый RS-485);
>
отображение результатов измерений текущего уровня на встроенном цифровом индикаторе: текущего расстояния до поверхности контролируемой среды – в натуральных единицах измерения, текущего уровня – в натуральных или относительных единицах измерения, свободного пространства – в натуральных или относительных единицах измерения, текущего объема – в относительных единицах измерения;
>
релейная и световая сигнализация двух независимых положений текущего уровня, свободного пространства или текущего объема контролируемой среды, задаваемых пользователем;
>
идентификация устройства измерения при работе в составе АСУ;
>
автодиагностика и сигнализация отказов.

Принцип действия

Радарный уровнемер БАРС322МИ излучает радиоволны с периодически меняющейся частотой в направлении поверхности контролируемой среды. Отраженная от поверхности контролируемой среды радиоволна попадает в приемник радиоволнового уровнемера. В результате взаимодействия излученного сигнала и сигнала, отраженного поверхностью контролируемой среды, в приемнике уровнемера выделяется сигнал с частотой, пропорциональной дальности до поверхности. Этот сигнал обрабатывается по специальному алгоритму микропроцессором, с помощью которого происходит вычисление дальности до контролируемой среды, преобразование ее в текущий уровень или текущий объем и отображение его значения на встроенном цифровом индикаторе.

Одновременно текущий уровень или текущий объем преобразуется в цифровой сигнал на интерфейсном выходе и в сигнал токового выхода, которые могут использоваться для передачи информации в ЭВМ или вторичный преобразователь для дистанционной индикации результата измерения.

Радарный уровнемер БАРС322МИ предусматривает эксплуатацию совместно с внешними устройствами:
– ПЭВМ с программным обеспечением;
– универсальный вторичный преобразователь УВП-02;
– блок контроля и управления БУК-01;
– аналоговый показывающий прибор (миллиамперметр);
– регистрирующий прибор (самописец).

Радарные уровнемеры БАРС322МИ могут быть объединены в локальную сеть с интерфейсом RS485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

Исполнения приборов

Радарный уровнемер БАРС332МИ конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы и блоки прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки радарного уровнемера на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

Конструкция прибора позволяет при необходимости осуществлять отсоединение и замену блока обработки без демонтажа антенно-волноводной системы, т.е. без разгерметизации резервуара.

Для обеспечения стабильной работы на средах с широким диапазоном значений диэлектрической проницаемости (коэффициента отражения от поверхности), в условиях разнообразия технологических процессов и резервуаров с различными геометрическими размерами, радарные уровнемеры имеют ряд конструктивных исполнений, отличающихся наличием дополнительного усилителя принимаемого сигнала и возможностью варьировать тип и размеры АВС.

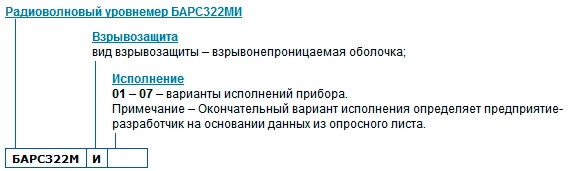

Структура условного обозначения


Примечание – При заказе обязательно прилагать заполненный опросный лист на радарные уровнемеры БАРС .

Достоинства

Использование принципа радиолокационных бесконтактных измерений, применение самой современной элементной базы и передовых методов сборки и тестирования изделий обеспечивают прибору следующие достоинства:

точность измерения (погрешность) – ±50 мм;

высокая надежность работы радарного уровнемера независимо от воздействия дестабилизирующих факторов (широкий диапазон температур, наличие испарений, агрессивный характер, конденсация водяного пара);

возможность использования прибора во взрывоопасных зонах;

возможность местного контроля результатов измерений на встроенном цифровом индикаторе;

наличие интерфейсного выхода RS-485;

наличие двух встроенных реле;

низкое (24В) напряжение питания прибора и малое энергопотребление;

защита от перенапряжений и грозоразрядов по цепи питания и интерфейсного выхода;

вибропрочное исполнение;

самодиагностика и сигнализация внутреннего температурного режима, отказов модуля СВЧ и микропроцессорной части;

возможность демонтажа прибора без разгерметизации резервуара.

Взрывозащита

Радарный уровнемер БАРС322МИ имеет маркировку «1ExdIIBT3 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
БАРС322МИ +18 ... 36 В
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
БАРС322МИ ±50 мм
ДИАПАЗОН ИЗМЕРЕНИЯ
БАРС322МИ до 30 м
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ:
БАРС322МИ 6 Вт
ВЫХОДНЫЕ СИГНАЛЫ:
непрерывный токовый 0 ... 5 мА или 0 ... 20 мА или 4 ... 20 мА
цифровой выход RS-485
релейный (уставки)
тип нормально размокнутый контакт
количество 2
электрическая нагрузка, не более;
   на переменном токе 0,1 А, 280 В, 25 В•А
   на постоянном токе 0,1 А, 400 В, 40 Вт
ЦИФРОВОЙ ИНДИКАТОР:
тип полупроводниковый
число разрядов 5
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
температура окружающей среды -40 °С ... +50 °С
температура контролируемой среды -40 °С ... +100 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
БАРС322МИ IP65
ПРИМЕЧАНИЕ
Возможно специсполнение радарных уровнемеров для более широкого диапазона температур, высоких давлений и изготовление монтажного фланца по техническим требованиям заказчика.
