Описание
Технические данные

Наименование:
УКТ-192

Тип:
Устройство контроля термоштанг

ТУ:
–

Краткое тех. описание:
Предназначено для непрерывного циклического многоканального и многозонного измерения температуры сыпучих продуктов в напольных складах хранения зерна как автономно, так и в составе автоматизированной системы контроля температуры АСКТ-01

Цена УКТ-192:
Уточняйте по телефону или через обратную связь.

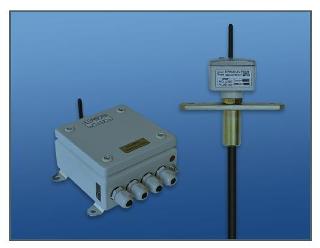

Устройство контроля термоштанг УКТ-192

Устройство контроля температуры УКТ-01 – контроль температуры хранения зерна, термоподвески и термометрия элеваторов

Устройство контроля термоштанг УКТ-192 предназначено для непрерывного циклического многоканального и многозонного измерения температуры сыпучих продуктов в напольных складах хранения зерна как автономно, так и в составе автоматизированной системы контроля температуры АСКТ-01. Термоштанга ТШ-01 обеспечивает послойное измерение температуры растительного сырья по всей высоте насыпи (от 1 до 6 метров) с помощью цифровых датчиков расположенных с интервалом 1 метр. Термоштанга ТШ-01 имеет автономное питание от 2-х литиевых батарей.

Комплект поставки
1. Блок контроля термоштанг БКТ-192 – 1 шт.
2. Термоштанга ТШ-01 – от 1 до 192 шт.
3. Руководство по эксплуатации – 1 экз.
4. Программа настройки – 1 компакт-диск.
Исполнения приборов
Количество, рабочая длина термоштанги ТШ-01 и число контролируемых по температуре зон выбирается при заказе в соответствии с условиями эксплуатации.

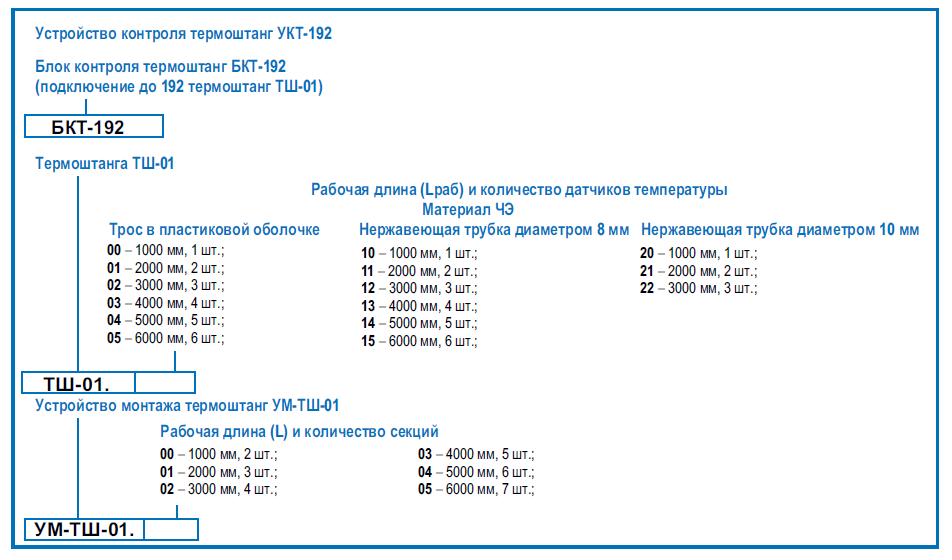

Структура условного обозначения

Примечание – При заказе обязательно прилагать заполненный опросный лист на автоматизированную систему контроля температуры АСКТ-01.

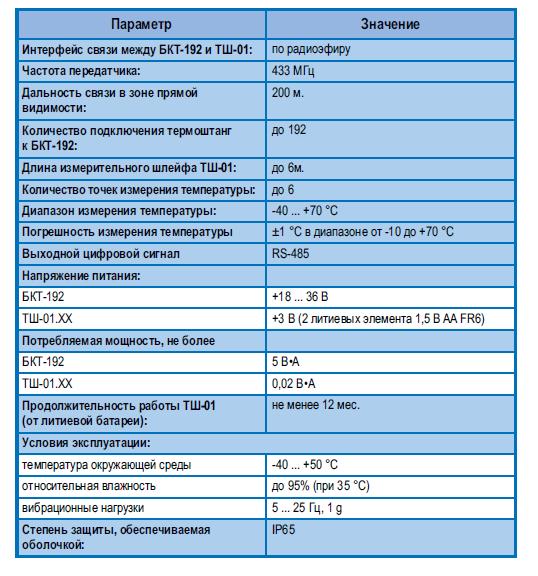

Технические данные

Принцип действия
Устройство контроля термоштанг УКТ-192 состоит из блока контроля термоштанг БКТ-192, термоштанг ТШ-01 от 1 до 192 шт.,
устройства для монтажа термоштанг УМ-ТШ-01. Информационная связь между блоком БКТ-192 и термоштангами осуществляется по радиоэфиру. Термоштанга состоит из блока обработки и чувствительного элемента. Основой чувствительного элемента является измерительный шлейф, расположенный внутри него. Измерительный шлейф состоит из датчиков температуры, соединенных параллельно, размещенных равномерно с шагом 1 м по длине чувствительного элемента. Датчики обеспечивают выдачу кодового сигнала пропорционального измеренной температуре. Блок контроля термоштанг включает в себя источник питания, управляющий микроконтроллер и маломощный передатчик.
Блок контроля термоштанг БКТ-192 по радиоканалу выполняет последовательный циклический опрос термоштанг. УМ-ТШ-01 (рисунок 3) предназначено для введения термоштанги в насыпь контролируемого продукта, хранящегося на складе напольного хранения.
Функционирование УКТ-192 обеспечивается в комплекте со следующими техническими средствами:
а) при работе в составе автоматизированной системы контроля температуры АСКТ-01:
– блоком контроля и управления БУК-01;
– блоком питания LOGO! Power24В; 1,3А (один на четыре блока БКТ-192);
б) при автономной работе:
– персональным компьютером (ПК);
– блоком питания 24В;
– преобразователем интерфейса RS232/RS485;
– ретранслятором интерфейса RS485 (на каждые 32 блока БКТ-192 сверх первых 32);
– программным обеспечением верхнего уровня.
