Термометр сопротивления многоточечный ГЕРДА-ТМ
Назначение
Термометр сопротивления многоточечный ГЕРДА-ТМ служит
для измерений средней температуры жидкости (в
том числе нефти и нефтепродуктов) в резервуаре,
а также профиля температуры по высоте
резервуара.
В системах коммерческого учета жидкости в
резервуаре недостаточно измерять температуру в
одной точке – температура должна измеряться в
нескольких точках резервуара (РД 153-39.4-078-01
«Правила технической эксплуатации резервуаров
магистральных нефтепроводов и нефтебаз»). В этих
случаях эффективным средством измерения средней
температуры в жидких продуктах служат
многоточечные термометры ГЕРДА-ТМ.
Устройство и принцип работы
ГЕРДА-ТМ состоит
из нескольких термосопротивлений, размещенных на
различной высоте в общей гибкой гофрированной
оболочке из нержавеющей стали 08X18H10
(AISI 304), этот материал рекомендуется для
тяжелых условий окружающей среды, широкого
диапазона рабочих температур и высокого внешнего

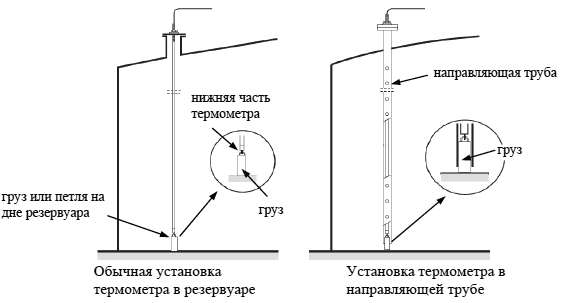

давления. Фланец термометра закрепляется на
верхней части резервуара (требуется люк не менее
Ду 50), а нижний конец с помощью якоря или груза
крепится ко дну резервуара. Многоточечный
термометр сопротивления может также
устанавливаться в направляющей трубе.
В резервуаре под давлением многоточечный
термометр имеет смысл устанавливать в защитной
гильзе, чтобы обслуживание термометра можно было
проводить без вывода резервуара из эксплуатации.
Заказчик самостоятельно определяет исполнение
многоточечного термометра:
- тип НСХ термоэлементов:
Pt100, 100П и их класс допуска
(А, В, С)
- схему подключения
термоэлементов (3-х, 4-х
проводная)
- количество термоэлементов и
высоту их расположения
- общую длину многоточечного
термометра и диаметр
гофрированной оболочки
- диапазон измеряемых
температур
- наличие аксессуаров: груз;
взрывозащищенная соединительная
коробка 0ExiaIICT6 из
алюминиевого сплава; гибкий
герметичный металлорукав (IP67)
в ПВХ оболочке – для защиты
свободных концов проводов от
термометра до
электрооборудования заказчика.

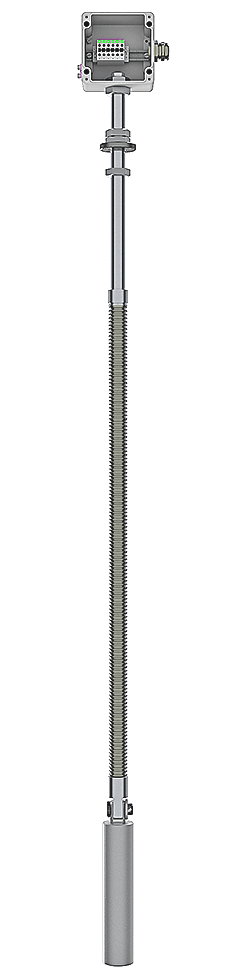

Термометр сопротивления многоточечный ГЕРДА-ТМ
(показан с грузом и взрывозащищенной
соединительной коробкой)
|
