Наименование:
FIZEPR-SW100.10

Тип:
Влагомер сыпучих материалов

ТУ:
ГОСТ 14254-96

Краткое тех. описание:
Предназначены для измерения доли воды, содержащейся в сыпучих материалах, находящихся в бункерах, дозаторах или на конвейерах

Цена FIZEPR-SW100.10:
Уточняйте по телефону или через обратную связь.

ВЛАГОМЕР СЫПУЧИХ МАТЕРИАЛОВ FIZEPR-SW100.10

Влагомер FIZEPR-SW100 является единственным в мире не радиоизотопным влагомером, обеспечивающим измерение влажности материалов с крупными фракциями (щебень, гравий, руда и т.п.).

Влагомер незаменим в производстве бетона с карбонатным щебнем, влажность которого может быть не меньше, чем у песка (до 8%).

Влагомеры FIZEPR-SW100.10.x предназначены для измерения доли воды, содержащейся в сыпучих материалах, находящихся в бункерах, дозаторах или на конвейерах.Контролируемые материалы: щебень, гравий, песок, силикатная масса, уголь, зола, глина, бентонит, шлак, концентраты руды, древесные опилки и щепа, а также комбикорм, зерно, мука, семена и другие продукты сельского хозяйства.

Приборы сертифицированы: в Государственном реестре средств измерений анализаторам присвоен регистрационный номер 58390-14.

Принцип работы влагомера основан на зондировании среды радиоволнами метрового диапазона. Выбор диапазона обусловлен тем, что длина волны должна на порядок и более превышать размеры гранул исследуемого материала, иначе зондирующий сигнал будет ослабляться и рассеиваться на неоднородностях. В отличие от сверхвысокочастотных влагомеров, в которых длина волны составляет сантиметры, данный прибор может быть использован на щебне, каучуке, на древесной щепе и т.п. По своим характеристикам влагомер FIZEPR-SW100 не имеет аналогов.

FIZEPR-SW100.10.2

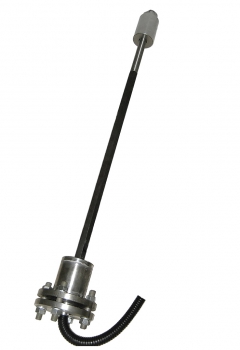

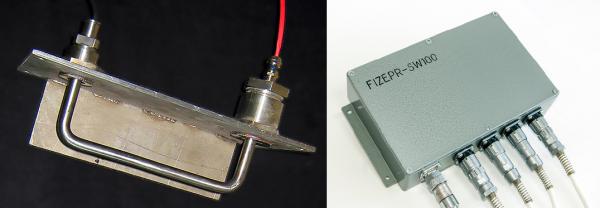

Прибор состоит из электронного блока и датчика. Датчик влагомера содержит зонд, выполненный в виде прутка нержавеющей стали 12Х18Н10Т диаметром от 14 до 30 мм. Такое решение обуславливает исключительную прочность и долговечность датчика, стойкость к механическим нагрузкам, ударам, к истиранию абразивными материалами.

Влагомеры серии FIZEPR-SW100 выпускаются как в общепромышленном исполнении, так и во взрывозащищенном. Электронный блок влагомера взрывозащищённого исполнения имеет маркировку 1Exd[ia]IIBT5, датчик -0ExiaIIBT5. Датчик относится к особо взрывобезопасному электрооборудованию и может устанавливаться во взрывоопасных зонах любой категории.

Серийные датчики влагомера сыпучих материалов поставляются в нескольких вариантах исполнения, различающихся видом зонда:

FIZEPR-SW100.10.6 ( -SW100.10.2)

FIZEPR-SW100.10.4 ( -SW100.10.41)

FIZEPR-SW100.10.4

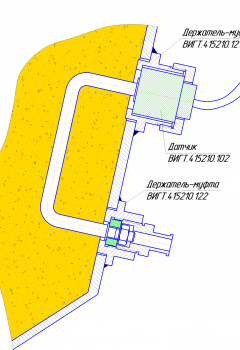

1. Зонд датчика выполнен в виде П-образной скобы, которая крепится на стенке бункера с помощью муфт.

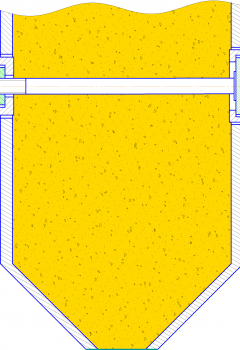

2. Зонд датчика выполнен в виде прямого стержня, концы которого через специальные муфты фиксируются на противоположных стенках бункера. Датчик обеспечивает контроль большего объема материала и дает точную оценку влажности при неоднородном распределении влаги в материале.

FIZEPR-SW100.10.2

Оба варианта датчиков применяются как в бункерах, так и на конвейерах.

Датчик с П-образным зондом устанавливается над лентой конвейера так, как показано на фотографии и видеоролике (приведены выше). Поток сыпучего материала ограничивается по бокам направляющими пластинами, а сверху - щитом, это стабилизирует плотность материала в измеряемой области, точность измерения заметно улучшается.

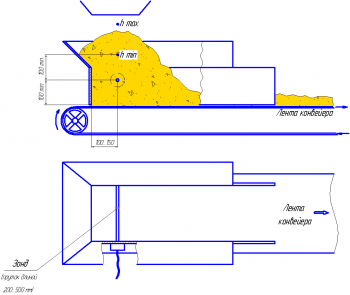

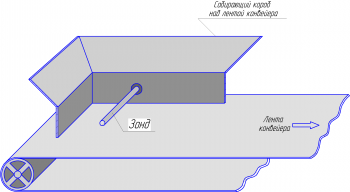

Если сыпучий продукт загружается на ленту конвейера сверху, то в месте загрузки над лентой монтируется собирающий короб с прямым зондом. Зонд крепится в муфтах на стенках короба так, как показано на рисунках ниже.

FIZEPR-SW100.10.41

Измеряемый материал должен полностью закрывать зонд, причем толщина слоя материала над зондом должна быть не менее 10 см. Требуемую высоту горки засыпаемого материала можно обеспечить регулировкой скорости конвейера, а также установкой на выходе из короба дополнительной заслонки, частично перекрывающей поток. Так как зонд выполнен в виде резьбовой шпильки и его длину можно менять в больших пределах (от 20см до 50-100см), то уровень материала можно также регулировать подбором ширины короба.

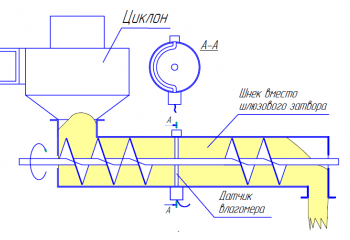

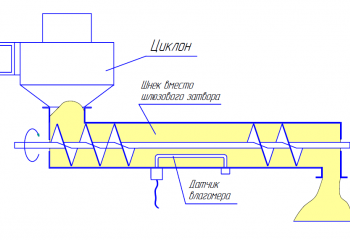

Контролировать влажность сыпучих материалов можно также и в шнеке. Зонд влагомера, установленный в шнеке так, как показано на рисунках ниже, всегда будет находиться в области материала со стабильной плотностью.

Датчик FIZEPR-SW100.10.6 в шнеке с разрывом витков

Датчик FIZEPR-SW100.10.43 в шнеке с разрывом витков

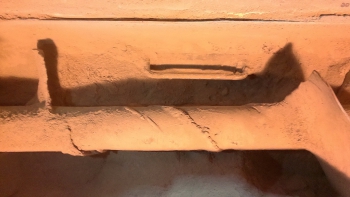

Датчик FIZEPR-SW100.10.6 в шнеке с бентонитовым порошком. Часть витков шнека срезана

ПРИГОДЕН ДЛЯ ЛЮБЫХ МАТЕРИАЛОВ: ЗЕРНОПРОДУКТОВ, ПЕСКА, ЩЕБНЯ, РУДЫ И Т.Д.

Влагомер сыпучих материалов FIZEPR-SW100.10 является радиоволновым прибором метрового диапазона. Такой выбор диапазона длин волн позволяет использовать прибор для измерения влажности неоднородных материалов, сыпучих материалов с крупными (до 5 см и более) гранулами: щебень, гравий, руда, крошка каучука, древесная щепа и т.п., сельскохозяйственной продукции. Например, FIZEPR-SW100.10 может использоваться как влагомер зерна, влагомер песка, влагомер щебня, влагомер гравия.

В отличие от других влагомеров FIZEPR-SW100.10 обеспечивает высокую точность измерений, усредняя результаты измерения по всему объему контролируемого материала.

Конструкция датчика герметична и характеризуется высокой надёжностью и устойчивостью к механическим воздействиям.

Применение нержавеющей стали обеспечивает коррозионную стойкость и возможность установки зонда в сушильные агрегаты с температурами выше 200 °С.

Гарантийный срок эксплуатации влагомеров серии FIZEPR-SW100.10.x – 24 месяца.

ВЛАГОМЕР ДЛЯ ЛЮБЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ

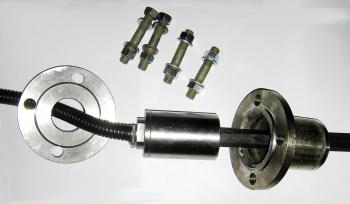

Зондовые влагомеры FIZEPR-SW100.10 могут устанавливаться на стенках в бункерах, на лотках и над лентами транспортеров. Зонд закрепляется в стальных втулках-держателях, которые привариваются к стенке бункера, лотка или к стальному щиту. Зонд можно легко устанавливать и снимать через отверстия в держателях, что необходимо для проведения планового ремонта на предприятиях.

FIZEPR-SW100.10.4

ВЫБОР РАЗМЕРОВ ДАТЧИКА ПОД КОНТРОЛИРУЕМЫЙ ОБЪЕМ МАТЕРИАЛА

Диапазон возможных размеров зонда составляет от 20 см до 1,2 м. Протяженный зонд обеспечивает усреднение результатов измерения по всему объему и различия во влажности отдельных локальных участков не приводят к ошибкам в определении влажности.

FIZEPR-SW100.10.4

ВОЗМОЖНОСТИ ИНТЕГРАЦИИ В СИСТЕМЫ АСУ

Влагомер подходит для установки на дозаторах заводов ЖБИ для контроля влажности карбонатного щебня, гранитного гравия и песка. Использование влагомера наиболее эффективно при его работе в составе АСУ бетоносмесительных установок.

По результатам измерений влажности песка, щебня и гравия система АСУ автоматически корректирует весовые дозы инертных компонентов и воды. Это позволяет существенно повысить качество смесей и сократить потери времени на их корректировку.

Применение влагомеров в сушильных установках позволяет автоматизировать процесс сушки, обеспечить стабильное значение влажности просушенного материала.

ОТСУТСТВИЕ РАДИОАКТИВНЫХ МАТЕРИАЛОВ

Влагомер не содержит радиоактивных материалов, что делает его использование безопасным и освобождает заказчика от необходимости обеспечения радиационной безопасности и затрат на утилизацию радиоизотопных приборов. Отпадает необходимость в получении лицензии для обращения с приборами и установками, генерирующими ионизирующее излучение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ниже приведены основные технические характеристики измерителя влажности сыпучих материалов FIZEPR-SW100.10 (ВИГТ.415210.100-10).

№ п/п	Наименование параметра	Значение
1	Диапазон измерения влажности (отношение массы воды, содержащейся в смеси, к массе смеси)	0…100%
2	Абсолютная погрешность измерения влажности: в диапазоне влажности 0…6% в диапазоне влажности 6…8% в диапазоне влажности 8…10% в диапазоне влажности 10…20% в диапазоне влажности 20…50% в диапазоне влажности 50…100%	0,3% 0,4% 0,5% 1% 2,5% 5%
3	Диапазон измерения диэлектрической проницаемости	1…100
4	Диапазон рабочих температур эксплуатации датчика	-20…145°С
5	Измерительный диапазон калибровки датчика	5…80°С
6	Диапазон рабочих температур эксплуатации электронного блока	-20…80°С
7	Период измерения	1сек
8	Выходной интерфейс цифровой токовый	RS485 Modbus RTU 4 – 20мА
9	Напряжение питания электронного блока: номинальное допустимое	24В 18...36В
10	Потребляемый ток, не более	200мА
11	Степень защиты оболочки электронного блока от проникновения пыли и влаги	группа IP54 по ГОСТ 14254-96
12	Степень защиты оболочки датчика от проникновения пыли и влаги	группа IP65 по ГОСТ 14254-96
13	Длина кабеля связи между датчиком и электронным блоком	2…4м (уточняется при заказе)
14	Максимальная допустимая длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее	1000м
15	Максимальная допустимая длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации (измерителю-регулятору), не менее	100м

КОМПЛЕКТАЦИЯ

Измеритель влажности «FIZEPR-SW100» ВИГТ.415210.100-10.2 поставляется в следующей комплектации

№ поз.	Наименование изделия	Кол-во
1	Электронный блок ВИГТ.415210.101	1 шт.
2	Датчик ВИГТ.415210.102 (в сборе)	1 шт.
3	Щит ВИГТ.415210.128 (с держателями-муфтами ВИГТ.415210.121 и ВИГТ.415210.122)
4	Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ	1 шт.
5	Паспорт ВИГТ.415210.100ПС	1 шт.
6	Диск с программным обеспечением	1 шт.
