ЛАБОРАТОРНЫЙ ВЛАГОМЕР-ДИЭЛЬКОМЕТР FIZEPR-SW100.30
Лабораторные анализаторы влажности - диэлькометры FIZEPR-SW100.30.х
обладают повышенной чувствительностью и точностью измерений, обеспечивают
измерения не только влажности, но и комплексной диэлектрической проницаемости. В
зависимости от варианта исполнения могут быть применены как для контроля
жидкостей (варианты 30.1 и 30.3), так и сыпучих материалов (вариант
30.2).
Приборы сертифицированы: в Государственном реестре средств измерений
анализаторам влажности присвоен регистрационный номер 58390-14.
Датчик
FIZEPR-SW100.30.1 Датчики анализатора влагосодержания
FIZEPR-SW100.30.1 (3) отличаются небольшим весом и габаритами,
что позволяет использовать их для контроля жидкостей в стандартных мерных
цилиндрах и пробирках, широко используемых в химических лабораториях.Датчик анализатора влажности FIZEPR-SW100.30.1 выполнен герметичным и
снабжен переходной муфтой для крепления на штоке, что дает возможность
контролировать параметры жидкостей непосредственно в резервуарах и определять
эти параметры в зависимости от уровня погружения датчика.
Датчик

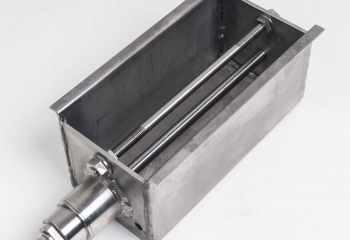

FIZEPR-SW100.30.2 Датчик анализатора FIZEPR-SW100.30.2
выполнен в виде кюветы и предназначен для измерения сыпучих и пастообразных

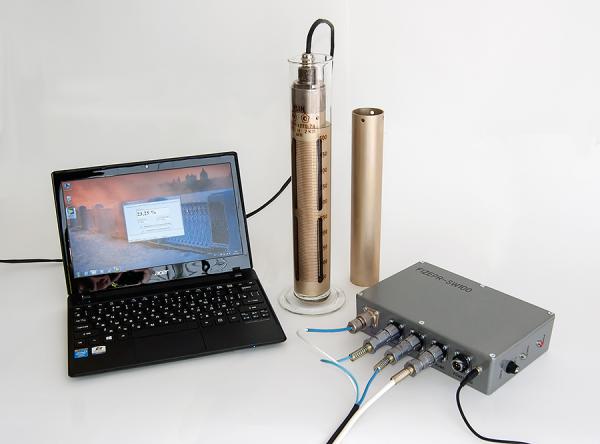

материалов. Объем коветы - 2л.В комплект поставки измерителя влагосодержания кроме датчика и электронного
блока по требованию заказчика может быть включен мерный цилиндр, а также
ноутбук. Установленное программное обеспечение позволяет проводить анализ и
математическую обработку результатов измерений, исследовать материалы в
диапазоне радиочастот.
FIZEPR-SW100.30.1 Анализ
диэлектрических свойств материала производится путем измерения комплексного
показателя преломления (коэффициента замедления) электромагнитной волны в
контролируемой среде в дециметровом и метровом диапазонах длин волн.
Диэлектрическая проницаемость материала вычисляется через отношение резонансной
частоты зонда датчика в воздухе к его резонансной частоте в контролируемом
материале. Тангенс диэлектрических потерь вычисляется по амплитуде резонанса в
материале. Реализованный способ измерения обеспечивает независимость результата измерений
от длины зонда датчика и его конструктивных особенностей, но что еще важнее,
исключается необходимость калибровки прибора контроля влажности, что
обуславливает точность измерения диэлектрической проницаемости до 4-х значащих
цифр и максимально возможную точность измерения влажности.
Лабораторный анализатор влажности выпускается в следующих модификациях:
|
Наименование |
Назначение |
Исполнение |
|
Анализатор влажности
«FIZEPR-SW100»
ВИГТ.415210.100-30.1 |
Лабораторные измерения
преимущественно жидких
материалов, а также измерения в
резервуарах на разных глубинах |
Датчик содержит зонд в виде
решетки из пяти стержней. Объем
контролируемой пробы – 400мл.
Датчик снабжен муфтой для
крепления на штоке. |
|
Анализатор влажности
«FIZEPR-SW100»
ВИГТ.415210.100-30.2 |
Лабораторные измерения
преимущественно сыпучих
материалов |
Датчик содержит кювету с зондом,
объем кюветы -2л |
|
Анализатор влажности
«FIZEPR-SW100»
ВИГТ.415210.100-30.3 |
Лабораторные измерения жидких
материалов |
Датчик содержит зонд диаметром
17мм и длиной 190мм под пробирки
П1-21-200 или П2-21-200. Объем
контролируемой пробы – 15мл. |
ОБЛАСТИ ПРИМЕНЕНИЯ
Лабораторный измеритель влажности - диэлькометр FIZEPR-SW100.30 может
применяться для решения следующих задач:
-
исследования структуры материалов в условиях
научно-исследовательских лабораторий;
-
оперативного контроля состава материалов в производстве;
- контроля
непосредственно в резервуарах доли воды в мазуте и сырой нефти
на разных уровнях;
- измерения
концентрации солей в сырой нефти;
-
проведения лабораторных практикумов по физике и химии в ВУЗах.
FIZEPR-SW100.30
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр |
Значение |
|
Диапазон показаний массовой доли
воды, W |
От 0 до 100% |
|
Диапазон измерений массовой доли
воды, W, % |
От 0,1 до 100% |
Абсолютная погрешность измерения
влажности:
-
в диапазоне
влажностей
0…0,3%
-
в диапазоне
влажностей
0,3…3%
-
в диапазоне
влажностей 3…7%
-
в диапазоне
влажностей 7…10%
-
в диапазоне
влажностей
10…20%
-
в диапазоне
влажностей
20…40%
-
в диапазоне
влажностей
40…100%
|
0,03%
0,1%
0,2%
0,3%
0,5%
1%
2,5% |
Диапазон измеряемых значений
диэлектрической проницаемости
контролируемых материалов:
-
действительная
составляющая
-
тангенс
диэлектрических
потерь
|
1 … 100
0 … 0,4 |
|
Относительная погрешность
измерения действительной
составляющей диэлектрической
проницаемости |
0,8% |
|
Диапазон рабочих температур
эксплуатации датчика |
0…80°С |
|
Диапазон рабочих температур
эксплуатации электронного блока |
0 … 70°С |
|
Период измерения, сек |
1 |
|
Выходной интерфейс
|
RS485 Modbus RTU
4-20мА |
|
Источник питания (в комплект
входит адаптер на 24В для
питания прибора от промышленный
сети) |
220В 50Гц |
|
Потребляемая мощность, не более |
10ВА |
|
Степень защиты оболочки датчика
от проникновения пыли и влаги по
ГОСТ 14254-96 |
IP67 |
|
Масса датчика |
1кг |
|
Масса электронного блока |
2кг |
|
Габариты электронного блока |
240 x 160 x 60мм |
|
