ВЛАГОМЕРЫ ДЛЯ БЕТОНОСМЕСИТЕЛЕЙ СЕРИИ FIZEPR-SW100.7Х

Влагомеры серии FIZEPR-SW100.7х предназначены для измерения влажности жидких и сыпучих материалов. Особенность датчиков указанных влагомеров - плоский чувствительный элемент, не имеющий выступающих элементов. Такие датчики удобно применять непосредственно в бетоносмесителях для контроля консистенции и качества перемешивания бетонной смеси, а также на лентах конвейеров.

Вторая особенность анализаторов FIZEPR-SW100.7х - возможность контроля материалов с высокой проводимостью, например, угля, железорудного концетрата.

Влагомеры серии FIZEPR-SW100.7х выпускаются как в общепромышленном исполнении, так и во взрывозащищенном. Электронный блок влагомера взрывозащищённого исполнения имеет маркировку1Exd[ia]IIBT5, датчик -0ExiaIIBT5. Датчик относится к особо взрывобезопасному электрооборудованию и может устанавливаться во взрывоопасных зонах любой категории.

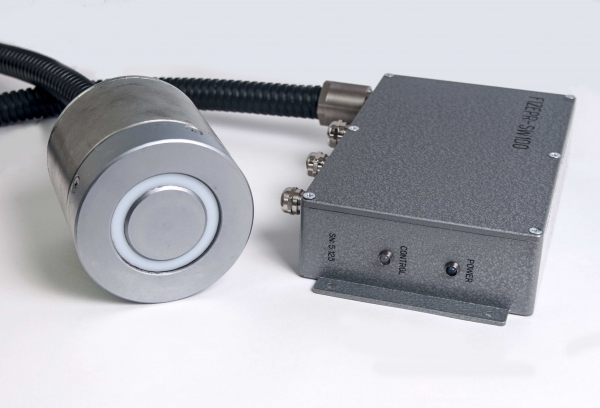

Влагомер FIZEPR-SW100.70. Датчик в комплекте с электронным блоком

Влагомер FIZEPR-SW100.7х содержит выносной датчик и электронный блок, общий для всех влагомеров серии FIZEPR-SW100. По принципу действия влагомер представляет собой радиоволновый прибор - диэлькометр. Путем зондирования среды радиоволнами метрового диапазона влагомер определяет диэлектрическую проницаемость контролируемого материала и далее с учетом температуры материала определяет его влажность.

Измеряемый влагомером параметр – влажность – представляет собой отношение массы воды, содержащейся в материале, к массе влажного материала и определяется следующим выражением:

где W - влажноcть материала;

m_в- масса образца влажного материала;

m_с- масса того же образца материала после сушки.

Датчики указанных влагомеров выпускаются в двух основных вариантах, различающихся диаметром и размерами корпуса:

у датчика влагомера FIZEPR-SW100.70 диаметр корпуса составляет 108мм;

датчики влагомеров FIZEPR-SW100.71 (72) содержат корпус диаметром 80мм.

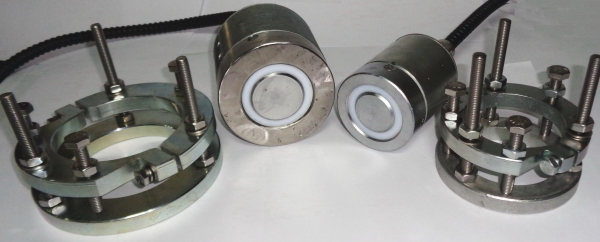

Влагомеры FIZEPR-SW100.70 (Ø108мм) и FIZEPR-SW100.71 (Ø 80мм) с комплектом крепежа

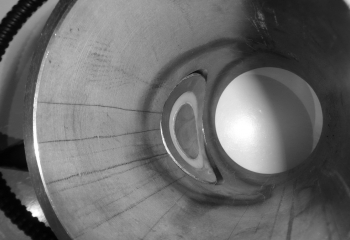

Датчик FIZEPR-SW100.71, как и FIZEPR-SW100.70, имеет плоский зонд. У датчика FIZEPR-SW100.72 поверхность зонда выполнена с радиусом кривизны 50мм, что позволяет встраивать датчик в пробоотборные системы на основе трубы диаметром 100мм.

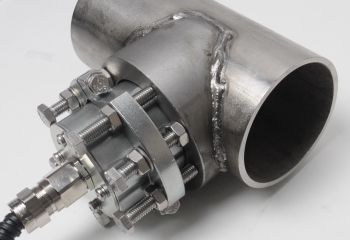

Датчик анализатора FIZEPR-SW100.72 в пробоотборной системе

Датчики FIZEPR-SW100.70 (71) могут устанавливаться в отверстии, выполненном в днище бетоносмесителя или на его стенке. В комплект поставки входят все необходимые элементы крепления.

FIZEPR-SW100.70

Особенность конструкции указанных датчиков: лицевая поверхность (поверхность, конактирующая с материалом) защищена пластиной из сплава 40Х13 - нержавеющая сталь с повышенной устойчивостью к абразивному износу. Указанная пластина одновременно служит сенсором датчика, т.е. чувствительным элементом, который формирует зондирующее электромагнитное поле в контролируемой среде. Благодаря тому, что сенсор непосредственно соприкасается с контролируемой средой, датчик имеет максимально возможную чувствительность.

Следует отметить, что датчик такой конструкции несравненно более устойчив к ударам по лицевой поверхности в сравнении с датчиками, производимыми западными фирмами, у которых чувствительный элемент закрыт хрупкой керамической пластиной. Применение в конструкции керамической пластины не только приводит к снижению устойчивости к ударам, но и к снижению чувствительности. Дело в том, что слой керамики отделяет сенсор от контролируемой среды, и электромагнитное поле, создаваемое сенсором таких датчиков, концентрируется в слое керамики, а наружу выходит лишь малая его часть. Проведенные сравнительные испытания подтвердили данное положение. Различия в чувствительности датчиков FIZEPR-SW100.7х и датчиков с керамическими пластинами особенно заметно проявляются на жестких смесях.

Для контроля температуры измеряемой среды внутри датчика установлена термопара. По значению температуры влагомер автоматически корректирует результаты измерений. Измерения выполняются с периодом 0,2сек, полученное значение влажности передается на внешнее устройство (промышленный контроллер, компьютер или простой цифровой индикатор) одновременно по двум независимым каналам:

токовая петля 4-20мА;
цифровой интерфейс RS485 MODBUS RTU.

ОТОБРАЖЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

FIZEPR-SW100.70

Для отображения результатов измерений может быть использован любой измерительный преобразователь токового сигнала 4-20мА, например, «ТРМ-201» фирмы «Овен» или «МЕТАКОН-1105» фирмы «КонтрАвт» или даже обычный миллиамперметр.

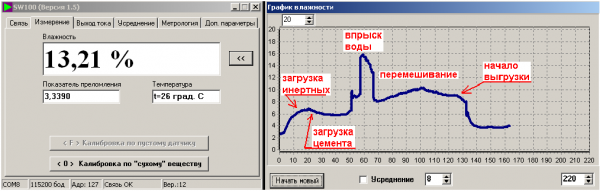

Для эффективного контроля процесса перемешивания рекомендуется информацию выводить на графический регистратор или компьютер (ноутбук), при этом оператор может отслеживать процесс приготовления бетона в динамике. Это позволяет сократить цикл приготовления бетона и производить выгрузку из бетоносмесителя не по истечению заданного времени, а по достижению требуемой гомогенности смеси.

ПАРАМЕТРЫ

Влагомер производится по техническим условиям ВИГТ.415210.700ТУ на основании комплекта конструкторской документации ВИГТ.415210.700.

Наименование параметра	Значение характеристики
Диапазон измерения влажности - массовой доли воды W, % (см. примечание 1)	От 0 до 100
Пределы допускаемого значения абсолютной погрешности Δ, массовая доля воды, % (Δ рассчитывается по формулам в зависимости от W, где W — результат измерения влажности в процентах - см. примечание 2)	Δ= 0,035+0,05·W
Диапазон измеряемых температур, °С	-40… 150
Диапазон температур калибровки влагомера, °С (см. примечание 3)	+5…40
Диапазон рабочих температур эксплуатации датчика, °С	-20…80
Диапазон рабочих температур эксплуатации электронного блока,°С	-20…80
Период измерения, сек	0,2
Выходной интерфейс - цифровой - токовый, мА	RS485 Modbus RTU 4-20
Напряжение питания, В номинальное допустимое	24 18...36
Потребляемый ток, мА, не более	200
Габаритные размеры датчика, мм	Ø 108х120
Масса датчика, кг	3,5
Габариты электронного блока, мм	255 x 170 x 60
Масса электронного блока, кг	2
Степень защиты оболочки электронного блока по ГОСТ 14254-96	IP54
Степень защиты оболочки датчика по ГОСТ 14254-96	IP67
Длина кабеля связи между датчиком и электронным блоком, м (см. примечание 4)	1,5…2
Максимальная длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее, м	1000
Максимальная длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации, не менее, м	100
Режим работы	непрерывный

ПРИМЕЧАНИЯ

Для жестких и подвижных бетонных смесей доля воды не превышает 14%, поэтому для влагомеров, устанавливаемых в бетоносмеситель, в градуировочной характеристике выставлено максимальное значение влажности, равное 20% (отношение массы воды к общей массе бетонной смеси).

Расчет по приведенным математическим выражениям (формулам) дает следующие значения абсолютной погрешности Δ:

Диапазон влажности W	Пределы допускаемого значения абсолютной погрешности Δ
до 10% 10…20% 20…50% 50…100%	0,5% 1% 2,5% 5%

С помощью входящего в комплект поставки программного обеспечения по методике, изложенной в РЭ, пользователь может самостоятельно дополнить калибровку влагомера данными для расширения диапазона температур измерения влажности.
Требуемая длина кабеля связи между датчиком и электронным блоком согласовывается при заказе.
