МИКРОВОЛНОВЫЙ СИГНАЛИЗАТОР УРОВНЯ СИУР-03В
Радиоволновые сигнализаторы уровня СИУР-03В относятся к сравнительно
новому классу датчиков контроля предельного уровня – микроволновым
сигнализаторам.
Датчики СИУР-03В отличаются высокой надежностью, в них нет элементов,
подверженных износу и тем самым ограничивающих срок службы. Устанавливаются
микроволновые сигнализаторы СИУР-03В таким образом, что внутрь резервуара
никакие элементы датчика не заходят, это позволяет их использовать на материалах
с крупными фракциями (руда, щебень и т.п.).
По сравнению с применяемыми до настоящего времени ротационными и вибрационными
сигнализаторами микроволновые датчики не чувствительны к налипанию
материала, не подвержены его абразивному воздействию и совершенно не нуждаются в
обслуживании. Микроволновый сигнал свободно проходит через сыплющийся поток
материала, что позволяет использовать датчики СИУР-03В при любой
запыленности среды, в том числе и в момент загрузки сыпучего материала.

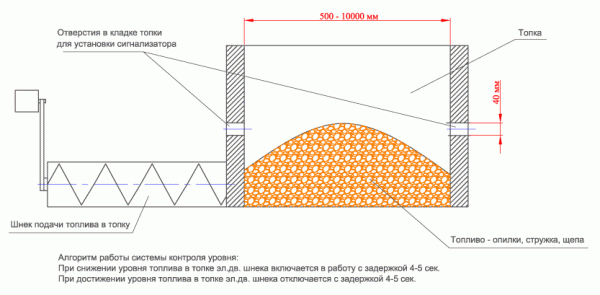

Еще одно преимущество микроволновых сигнализаторов СИУР-03В – работоспособность
в средах с экстремальными температурами. Сигнализаторы нашли широкое применение
в котельных на древесных отходах для контроля и автоматического регулирования
уровня горящего топлива.
Сигнализатор СИУР-03В надежен, не чувствителен к радионаводкам и сетевым
помехам, не нуждается в обслуживании, а по сравнению с радиоизотопными
датчиками отличается полной безопасностью для персонала.

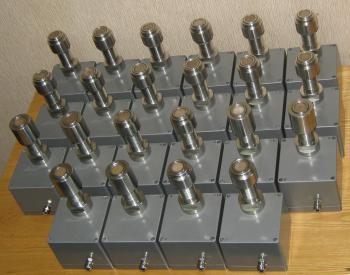

Для контроля количества цемента в силосах заводов ЖБИ, находящегося под
избыточным давлением, специально были разработаны модификации датчиков:
СИУР-03В2.3 и СИУР-03В2.4.
Вариант СИУР-03В2.4 отличается от СИУР-03В2.3 только способом подключения
кабелей: вместо разъемных соединителей использованы гермовводы.
В силосе с цементом контроль уровня заполнения обычно осуществляют
в нижней его части - для сигнализации о необходимости новой загрузки материала,
и в верхней части - для предотвращения переполнения силоса во время загрузки.
На силосы объемом более 60 м3иногда
устанавливают датчики и в средней его части. Налипший на стенки силоса и
на поверхность датчика слой цемента толщиной в 15 см не влияет на
работоспособность. Для того чтобы датчик зафиксировал наличие цемента,
необходима большая толщина слоя материала на контролируемом
уровне, например, 40 - 50 см.
Допустимое избыточное давление для датчиков СИУР-03В2.3 и
СИУР-03В2.4 – 10 ат.
Гарантийный срок для всех датчиков СИУР-03В2 – 24 месяца.
Сигнализаторы СИУР-03В используются на предприятиях России в
городах: Тверь, Ковров, Костомукша, Пенза, Юрюзань, Алапаевск, Усть-Илимск,
Вольск, Челябинск и многих других, отзывы положительные.
ПРИНЦИП РАБОТЫ СИГНАЛИЗАТОРА
Сигнализатор уровня состоит из приемного и передающего модулей, которые
устанавливаются на противоположных стенках резервуара на контролируемом уровне.
Излучение и прием радиоволн антеннами производится через отверстия в стенках
резервуара.
Передатчик ПД через подключенную к нему антенну излучает внутрь резервуара
радиоволны, которые через вторую антенну поступают в приемник ПМ, где
преобразуются в информационный сигнал.
Критерием наличия или отсутствия сыпучего материала на контролируемом уровне в
резервуаре является степень поглощения излучаемого радиосигнала на пути от
передающей до приемной антенн. При этом имеется в виду, что при передаче через
сыпучий материал мощность радиосигнала ослабляется не менее чем в 3…5 раза по
сравнению с прохождением в свободном пространстве. Экспериментально установлено,
что радиосигнал при прохождении через слой цемента, руды, щебня, песка, угля
толщиной 30 - 50 см и более, ослабляется не менее чем в 10 раз.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Варианты исполнения сигнализатора классифицируются по конструктивному исполнению
антенн
|
Тип сигнализатора |
Обозначение |
Особенности конструкции |
|
СИУР-03В2.1(ф) |
ВИГТ.407629.021-01 |
На основе прямоугольного
волновода из латуни (труба
23×10×1 ДКРНТ Л96), на торце -
фланец из латуни |
|
СИУР-03В2.1(з) |
ВИГТ.407629.021-02 |
На основе прямоугольного
волновода из латуни (труба
23×10×1 ДКРНТ Л96), на торце –
фторопластовая заглушка |
|
СИУР-03В2.2 |
ВИГТ.407629.022 |
На основе круглого волновода из
нержавеющей стали 12Х18Н10Т
(труба круглая бесшовная Ø32×2) |
|
СИУР-03В2.3(4) |
ВИГТ.407629.023(4) |
На основе круглого волновода из
нержавеющей стали 12Х18Н10Т с
трубной цилиндрической резьбой
1". Допустимое давление в силосе
- до 10ат. Подключение внешнего
кабеля - через герметичный
разъем (вар.3), или к клеммным
контактам под винт, при этом
кабель вводится внутрь
электронного блока через
гермоввод( вар.4). |
ВАРИАНТЫ УСТАНОВКИ СИГНАЛИЗАТОРА УРОВНЯ
В зависимости от объекта установки и технологических особенностей производства
существует несколко вариантов установки датчиков сигнализатора уровня.
Сигнализатор может быть установлен как на стенках бункера, так и на его верхней
поверхности, в последнем случае для передачи зондирующего сигнала на
контролируемый уровень следует использовать стальные трубы с внутренним
диаметром не менее 30мм. Необходимо отметить, что длина труб и качество
обработки их поверхности не важны.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИГНАЛИЗАТОРА УРОВНЯ СИУР-03В
|
№ |
Наименование параметра |
Значение |
|
1 |
Максимальное допустимое
расстояние между антеннами |
16 м |
|
2 |
Температура окружающей среды в
месте установки блоков ПМ и ПД
(допустимая температура корпусов
блоков ПМ и ПД при эксплуатации) |
-45…+85 °С |
|
3 |
Максимальная допустимая
температура нагрева внешнего
(излучающего) торца антенн (при
выполнении п.3.2):
- вариант В2.1
- вариант В2.2 с фторопластовой
заглушкой
- вариант В2.2 с керамической
заглушкой*
примечание 1
- вариант В2.3 |
+150 °С
+220 °С
+400 °С
+200 °С |
|
|
*Примечание
1. По требованию заказчика в
антеннах может быть использована
высокотемпературная керамика с
рабочей температурой до 800 °С,
что обеспечит возможность ввода
антенн непосредственно в область
пламени печей. |
|
4 |
Размеры отверстий в стенках
резервуара:
- для антенн, выполненных из
прямоугольного волновода, не
менее
- для антенн, выполненных из
стальной нержавеющей трубы |
12×25 мм
Ø 35 мм |
|
5 |
Рабочий диапазон длин волн
зондирующего СВЧ сигнала |
3 см |
|
6 |
Средняя мощность зондирующего
сигнала, не более |
3 мВт |
|
7 |
Максимальная плотность потока
мощности СВЧ сигнала,
излучаемого передатчиком и его
антенной на расстоянии 0,5 м
(усредненное за период
значение), не более |
0,5 мкВт/кв.см |
|
8 |
Выходной каскад выполнен на
полевом транзисторе p-типа |
|
|
9 |
Выходное напряжение:
- в отсутствии заполнения
резервуара на контролируемом
уровне (СВЧ сигнал проходит
через резервуар без ослабления),
не менее
- при заполнении резервуара на
контролируемом уровне, не более |
+UБпит-1
В
1В |
|
10 |
Электрическая нагрузка на выходе
приемника (максимальный
допустимый ток нагрузки) |
150 мА |
|
11 |
Напряжение питания (Uпит)
сигнализатора (источник
постоянного тока):
- номинальное
- максимальное допустимое
- минимальное допустимое |
+24 В
+27 В
+20 В |
|
|
В качестве источника питания
может быть использован блок
питания типа DNR18US24 "XPPOWER" |
|
12 |
Ток, потребляемый сигнализатором
по цепи питания (без учета тока,
потребляемого внешней
нагрузкой), не более |
100 мА |
|
13 |
Гальваническая изоляция
электрических цепей электронных
блоков сигнализатора от корпуса,
не менее |
500 В |
|
14 |
Габаритные размеры блоков
приемника и передатчика (без
антенн):
- вариант СИУР-03В2.1
- вариант СИУР-03В2.2/3 |
140×140×85 мм
135×130×100 мм |
|
15 |
Габаритные размеры
антенн-волноводов:
- вариант СИУР-03В2.1
- вариант СИУР-03В2.1
- вариант СИУР-03В2.2
- вариант СИУР-03В2.3 (4) |
(ф)46×46мм,L=120...300мм
(з)33×25мм,L=120...300мм*
Ø33мм, L=200...1500мм*
Ø33 мм, L=120 мм
|
|
|
*Примечание
2. Длина антенн определяется из
условий применения и указывается
при заказе. |
|
16 |
Длина поставляемых кабелей для
электронных блоков с кабельными
разъемами (в комплектацию
блоков, оснащенных кабельными
гермовводами, кабель не входит) |
5 м |
|
17 |
Степень защиты оболочки блоков
сигнализатора от проникновения
пыли и влаги по ГОСТ 14254-96 |
IP65 |
|
18 |
Масса блоков:
- передатчика ПД
- приемника ПМ |
1,2 кг
1,2 кг |
|
19 |
Гарантийный срок эксплуатации |
24 мес |
|
