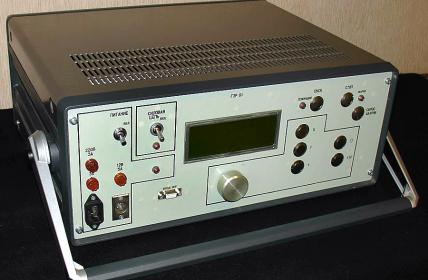

ШИМ-ГЕНЕРАТОР ВЫСОКОЙ МОЩНОСТИ
Генератор предназначен для применения при электроразведке в геологии, а также
для испытаний на пробой электротехнических устройств. Генератор обеспечивает
формирование гармонических сигналов большой мощности в звуковом и инфразвуковом
диапазонах частот - от 0 до 10 кГц. Шаг перестройки частоты - 0,01 Гц,
допустимая выходная мощность – не менее 4 кВА. В выходных цепях генератора
установлены устройства защиты, обеспечивающие автоматическое отключение
генератора при превышении допустимого уровня тока или напряжения. Указанная
защита позволяет подключать к генератору практически любую нагрузку.
Управление прибором – включение, задание частоты и амплитуды выходного
напряжения, длительности генерируемого сигнала – может производиться как с
передней панели генератора, так и командами от внешнего устройства управления
(ВУУ).
Для формирования гармонического сигнала напряжением до 3 кВ в состав генератора
по согласованию с заказчиком может быть введен повышающий трансформатор.
Принцип формирования выходного сигнала: ШИМ на частоте 50 кГц с последующим
подавлением несущей в блоке фильтров. Для перевода генератора в режим работы в
качестве усилителя внешних сигналов в его состав вводится дополнительный внешний
блок, который производит сравнение входного сигнала с выходным и по цепи
цифровой обратной связи задает уровень сигнала в каждый такт ШИМ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШИМ-ГЕНЕРАТОРА
|
№ |
Наименование параметра |
Значение |
|
1 |
Диапазон частот выходного
сигнала |
0..10 000 Гц |
|
2 |
Частота ШИМ |
50 кГц |
|
3 |
Шаг установки частоты выходного
сигнала |
0,01 Гц |
|
4 |
Допустимая максимальная
амплитуда напряжения на выходе
генератора, не менее |
360 В |
|
5 |
Допустимая максимальная
амплитуда тока на выходе
генератора, не менее |
26 А |
|
6 |
Источник питания силовых цепей
генератора: источник постоянного
тока напряжением (Uвнешн) |
24..320 В |
|
7 |
Источник питания низковольтных
цепей генератора: |
сеть 220 В / 50 Гц или
аккумулятор 12 В |
|
8 |
Пределы регулировки амплитуды
выходного напряжения |
0,01 Uвнешн..(Uвнешн-
4 В) |
|
9 |
Шаг регулировки выходного
напряжения |
0,01 Uвнешн |
|
10 |
Уровень подавления частоты ШИМ в
выходном напряжении, при
сопротивлении нагрузки 20 Ом в
диапазоне выходных напряжений
0,3 Uвнешн..(Uвнешн-
4 В), не менее |
40 дБ |
|
11 |
Интерфейс связи генератора с
внешним устройством управления |
RS485 |
|
12 |
Команда "Старт" от ВУУ |
положительный фронт импульса 5
В, 10 мА |
|
13 |
Команда "Стоп" от ВУУ |
отрицательный фронт импульса 5
В, 10 мА |
|
14 |
Пределы регулировки длительности
генерируемого сигнала |
1 сек .. 60 час |
|
15 |
Шаг задания длительности
генерируемого сигнала |
1 сек |
|
16 |
Температура эксплуатации |
от -30 до +50 °С |
|
17 |
Габариты генератора (с ручкой
для транспортировки) |
460 × 510 × 230 мм |
|
18 |
Масса генератора |
19,5 кг |
Монтаж и крепление узлов и радиоэлементов генератора выполнены с учетом
эксплуатации генератора в полевых условиях.
ЗАЩИТА ГЕНЕРАТОРА
В генераторе предусмотрено несколько видов защиты от перегрузки в силовых цепях.
При срабатывании защиты запираются выходные IGBT транзисторы и отключается
внешний источник силового питания, на панели генератора загорается индикатор
"АВАРИЯ".
Виды защиты:
-
при превышении амплитуды выходного тока генератора предельного
значения: 26 А;
-
при превышении температуры IGBT транзисторов предельного
значения 100 °С;
-
при превышении амплитуды напряжения на выходе генератора 360 В;
-
при превышении входного напряжения от источника питания силовых
цепей
-
предельного значения 360 В.
В генераторе предусмотрена защита от перегрузки непосредственно в цепях выходных
IGBT транзисторов: при превышении мгновенного значения тока в этих цепях
предельного значения 50 А указанные транзисторы запираются на время около 20
мкс, при этом генерация не отключается, но в выходном сигнале появляются
провалы.
На входе питания силовых цепей предусмотрена защита от переполюсовки.
На входе питания силовых цепей для сглаживания пульсаций входного напряжения
установлен блок конденсаторов, суммарная емкость: 14540 мкФ.
КОМПЛЕКТ ПОСТАВКИ
|
№ п/п |
Наименование |
Кол-во, шт. |
|
1 |
Генератор «ГЭР 01» |
1 |
|
2 |
Кабель питания низковольтных
цепей генератора для подключения
к источнику постоянного тока 12
В |
1 |
|
3 |
Кабель питания низковольтных
цепей генератора для подключения
к сети 220 В, 50 Гц |
1 |
|
4 |
Паспорт |
1 |
|
5 |
Техническое описание и
руководство по эксплуатации |
1 |
|
