Наименование:
ПКВ/М7

Тип:
Прибор контроля высоковольтных выключателей

ТУ:
–

Краткое тех. описание:
Предназначен для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик выключателей

Цена ПКВ/М7:
Уточняйте по телефону или через обратную связь.

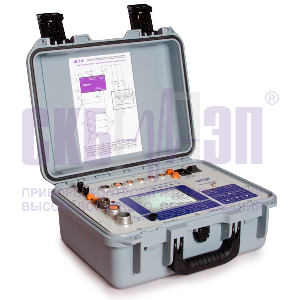

Прибор контроля высоковольтных выключателей ПКВ/М7

СЕРТИФИКАТЫ

Проверка технического состояния масляных, вакуумных и элегазовых выключателей до 4 разрывов

Проверка технического состояния выключателей советского, российского и зарубежного производства:

Контроль параметров скорости и хода масляных, вакуумных и элегазовых выключателей, имеющих 4 полюса;
Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
Измерение токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;
Встроенный пульт для задания простых операций и сложных циклов выключателей на ток до 14А для приводов постоянного и переменного тока.

Диагностика отечественных и зарубежных выключателей

Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (Siemens, Areva, ABB и др.). Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем всех выключателей. Работа по адаптации начала еще с первой выпущенной модели прибора (ПКВ/М1) в 1995г. и продолжается по сей день.

Достаточные диапазоны измерений интервалов времени, скорости и хода, перекрывающие потребности контроля существующих выключателей

Большие диапазоны измерения по времени (до 5,1 с), скорости (до 20 м/с) и ходу (до 900 мм.), перекрывающие потребности контроля всех существующих высоковольтных выключателей. Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.

При этом существует множество нюансов при проведении измерений, так если временные характеристики зарегистрировать достаточно просто для любого вида высоковольтного выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения.

Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.

Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.

Высокая точность измерений

Высокая точность измерения временных характеристик (±0,1 мс.), а также характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Часто применяемые в других приборах - аналогах ПКВ/М7 датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. При максимальном ходе 900 мм. это дает неопределенность значения в ±9мм.

Автоматические расчеты технических характеристик высоковольтных выключателей

Расширенный набор характеристик времени, хода и скорости, как для вала привода, так и для контактов, а также напряжений и токов электромагнитов и соленоида привода: разновременность, длительность дребезга, задержки, отскок и перелет, средние скорости на различных участках хода и др.

Таблица измеренных и рассчитанных параметров (экран прибора)

Помимо числовых данных прибор выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты

Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:

зависимости скорости от времени и от хода;
зависимости токов и напряжений электромагнитов от времени и хода;
диаграммы процессов замыкания-размыкания контактов.

Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя. В "СКБ ЭП" разработан метод анализа графиков, применяя который можно проводить раннюю безразборную диагностику состояния выключателя.

График зависимости скорости от хода (экран прибора)

Наложение графиков зависимости скорости от времени и хода от времени по трем фазам (ПО для ПК)

Наложение графиков зависимости скорости от хода по трем фазам (ПО для ПК)

Наложение графиков зависимости хода от времени и скорости от времени (ПО для ПК)

Проверка высоковольтных выключателей в простых и сложных циклах

Коммутатор ПКВ/М7 дает возможность проверять выключатели как в простых, так и сложных циклах переключения на токах электромагнитов до 14А (постоянных и переменных) с заданием необходимых длительностей импульсов включения и отключения, паузы и задержки отключения.

По заказу прибор ПКВ/М7 может дополнительно может комплектоваться:

Пультом управления выключателем ПУВ-50, который предназначен для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик выключателей. Рабочий ток 50А.
Прибором ПУВ-регулятор, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Диапазон ПУВ-регулятора	Положения РД 34.45-51.300-97
	9.10. П, С.	9.10. П, С.	12.4. П, С.	13.3. П, С.
	Масляные и электромагнитные выключатели	Выключатели нагрузки	Элегазовые выключатели	Вакуумные выключатели
0,2 ÷ 0,95 Uном	0,65 ÷ 0,85 Uном	0,65 ÷ 0,85 Uном	0,65 ÷ 0,7 Uном	0,7 ÷ 0,85 Uном

Специальный режим "линейка/угломер" облегчающий регулировку выключателя

Нередко требуется проверить выключатели, проводя их включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М7 предусмотрен режим "Линейка/Угломер". Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).

Эксплуатация в любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -15 до +40 °С.

Характеристики	Значение
Количество каналов контроля контактов выключателя, шт.	4
Диапазон измерения и регистрации временных интервалов, с	0,002 ÷ 5,2
Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс	±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени
Диапазон измерения линейных перемещений датчиком ДП12, мм	0,5 ÷ 900
Дискретность измерения линейных перемещений датчиком ДП12, мм	0,5
Предел допускаемой основной абсолютной погрешности измерения линейных перемещений датчиком ДП12, мм	±1
Диапазон измерения угловых перемещений датчиком ДП21, град.	0,09 ÷ 360
Дискретность измерения угловых перемещений датчиком ДП21, град.	0,09
Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм;}	±[0,2 + 0,001*a], где a - измеряемое перемещение
Диапазон измерения скорости движения, м/с	0,002 ÷ 20
Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, %	±2
Циклы силового коммутатора	"О", "В", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О"
Диапазон измерений тока по каналам включения и отключения (амплитудное значение), А	±14
Порог срабатывания токовой защиты силового коммутатора, А	15 ÷ 20
Диапазон измерения напряжения по входу "Напряжение коммутатора" (амплитудное значение), В	±350
Диапазон измерений напряжения каналом "Вход аналоговый" (амплитудное значение), В	0 ÷ 12 (униполярный режим), ±6 (биполярный режим)
Диапазоны измерения сопротивления канала "Вход аналоговый", Ом	0 ÷ 160 Ом; (выходной ток 60 мА); 0 ÷ 2500 Ом (выходной ток 4 мА)
Типы каналов передачи данных	RS-232C, RS-485, USB, Ethernet IEEE 802.3
Потребляемая мощность не превышает, Вт	60
Степень защиты прибора в рабочем положении	IP20
Степень защиты прибора в транспортном положении	IP64
Температурный диапазон эксплуатации,ºС	-20 ÷ +40
Масса измерительного блока не более, кг	7
Габаритные размеры, мм	360х290х165
Гарантия на прибор	13 месяцев с даты отгрузки
Межкалибровочный период, год	3
Межповерочный период, год	1

Стандартная комплектация


Фото	Наименование, Индекс	Применение
	Измерительный блок ПКВ/М7 СКБ026.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.
	Датчик линейного перемещения ДП12 СКБ012.04.000	Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 0÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.
	Стержень измерительный с футляром СКБ012.03.00.000-02	Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм.
	Датчик углового перемещения ДП21 СКБ009.00.00.000	Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.
	Кабель датчика СКБ010.06.00.000-01	Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. В стандартной комплектации длина 7м., по заказу 12м.
	Кабели полюсов. Полюс А, В, С, D СКБ010.05.00.000/-01/-02/-06	Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. Длина 11м.
	Кабель дистанционного пуска СКБ021.26.00.000	Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м.
	Кабель местного пуска СКБ026.16.00.000	Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м.
	Кабель входного напряжения коммутатора СКБ026.15.00.000	Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м.
	Кабель измерения сопротивления СКБ026.18.00.000	Для измерения сопротивлений в диапазоне 0 ÷ 240 Ом и 0 ÷ 2,5 кОм. Оканчивается наконечниками под винт М5. Длина 2,5м.
	Комплект крепежных приспособлений для выключателей российского производства	Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.).
	Кабель сетевой СКБ018.09.00.000	Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м.
	Провод заземления СКБ010.01.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
	Кабель LAN СКБ024.26.00.000	Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м.
	Наконечники под винт М5 (8 шт.) СКБ021.26.00.003	Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.
	Предохранители ВП2Б-1В-2А (2шт.) ВП2Б-1В-10А (2шт.)	Для защиты источника питания.
	Сумка для комплекта крепежных изделий СКБ126.06.02.000
	Сумка для переноса кабелей СКБ126.06.00.000
