Снятие круговых диаграмм
резисторных и реакторных
устройств РПН
Для снятия круговых диаграмм
прибор комплектуется специальным
датчиком. Его сопряжение с
валами различных приводов
обеспечивается набором осей и
втулок, при этом их установка
производится без применения
какого-либо инструмента простым
надеванием на вылет вала.
По круговой диаграмме
последовательности переключения
контактов избирателя и
контактора при прямом и обратном
ходах, можно судить, например, о
величине люфта и качестве сборки
избирателя.
Все характеристики снимаются
одновременно по трем фазам для
устройств РПН, расположенных в
"нейтрали" обмоток, соединенных
по схеме "звезда", и пофазно для
устройств РПН, расположенных в
"линии" обмоток, соединенных по
схеме "звезда" или
"треугольник".
Типовая круговая диаграмма реакторного устройства РПН типа РНТ-13
Круговая диаграмма реакторного устройства РПН по трем фазам, снятая прибором ПКР-2
Круговая диаграмма реакторного устройства РПН в табличном виде
Круговая диаграмма резисторного устройства РПН, снятая прибором ПКР-2
Снятие осциллограммы
переключения контактора
резисторных устройств РПН
Осциллографирование процесса
переключения позволяет выявить
затягивание срабатывания,
неодновременность срабатывания
по фазам, дребезг при
переключении.
Все характеристики снимаются
одновременно по трем фазам для
устройств РПН, расположенных в
"нейтрали" обмоток, соединенных
по схеме "звезда", и пофазно для
устройств РПН, расположенных в
"линии" обмоток, соединенных по
схеме "звезда" или
"треугольник".
Типовая осциллограмма резисторного устройства РПН
Пример осциллограммы резисторного устройства РПН, снятой прибором ПКР-2
Проверка устройства РПН в
статическом режиме
Проверка при вращении вала
привода рукояткой в замедленном
темпе с одновременным
отображением на дисплее моментов
замыкания/размыкания контактов в
градусах и в значениях
напряжений и токов.
Автоматическая самонастройка к
устройству РПН
Для измерения параметров
устройств РПН не требуется
подключение дополнительных
элементов (например, резисторов)
или знание сопротивлений
токоограничивающих резисторов
проверяемого устройства. Все
подстройки к конкретному
устройству РПН выполняются в
приборе автоматически.
Эргономичные щупы или кабель с
зажимами типа "крокодил"
Для удобства подключения к
некоторым устройствам РПН прибор
комплектуется специальными
длинными щупами (в этом случае
сливать масло из бака контактора
необязательно).
Без контактных щупов подключение
к устройству возможно
посредством зажимов "крокодил" у
измерительных кабелей при
частичном сливе масла из бака
контактора либо извлечении
устройства из бака
трансформатора.
Хранение, передача и анализ
результатов измерений
Для представления информации в
графическом или табличном виде
прибор оборудован большим
цветным графическим дисплеем с
высокой яркостью и
контрастностью, облегчающим
обработку графиков.
Сохранение результатов измерений
происходит в энергонезависимой
памяти прибора, а также возможна
передача их в компьютер.
Поэтому управление прибором
возможно и при помощи
персонального компьютера. Это
позволит снимать диаграммы,
находясь с компьютером в салоне
автомобиля, что немаловажно в
зимнее время.
Высокий уровень безопасности при
эксплуатации
Прибор соответствует требованиям
электромагнитной совместимости,
предъявляемым к оборудованию
класса А по ГОСТ Р 51522.1-2011.
Прибор соответствует требованиям
безопасности, предъявляемым к
электрическим
контрольно-измерительным
приборам и лабораторному
оборудованию по ГОСТ Р
52319-2005.
Прибор представлен в двух
модификациях
| |
ПКР-2 |
ПКР-2М |
Режим проведения проверки устройств РПН
|
разборный
|
разборный и безразборный *
|
Встроенное аккумуляторное питание
|
отсутствует
|
присутствует
(время работы от 2 до 16 час.)
|
* Режим
"Безразборной проверки устройств
РПН" позволяет
проводить проверку и диагностику
состояния устройств РПН с
токоограничивающими резисторами
без снятия крышки бака
контакторов. Данный режим
основан на методе DRM и
заключается в измерении силы
тока через обмотку, в которую
включено устройство РПН.
Пользователи прибора ПКР-2,
также имеют возможность
проведения безразборной
диагностики устройств РПН
(DRM-тест) - для этого
необходимо подать заявку
производителю на активацию
данного режима. Стоимость
программного обеспечения для
ПКР-2 на активацию DRM равна
70 800 руб. с НДС. Кроме того,
для проведения такой диагностики
необходимо заказать один из
кабелей закорачивания.
|
Характеристики |
Значение |
|
Диапазон измерений интервалов
времени, с |
0,01 ÷ 1200 |
|
Пределы допускаемой основной
абсолютной погрешности измерений
интервалов времени, с |
±(3+tx)×10-4 |
|
Разрешающая способность
измерения временных интервалов,
мс |
±0,1 |
|
Диапазон измерений угловых
перемещений, град. |
2 ÷ 360 |
|
Пределы допускаемой основной
абсолютной погрешности измерений
угловых перемещений, град. |
±0,56 |
|
Диапазон измерений силы
постоянного тока, А |
1 ÷ 4 |
|
Пределы допускаемой основной
относительной погрешности
измерений силы постоянного тока,
% |
±2 |
|
Диапазон измерений
электрического напряжения
постоянного тока, В |
1 ÷ 20 |
|
Пределы допускаемой основной
относительной погрешности
измерений электрического
напряжения постоянного тока, % |
±5 |
|
Диапазон измерений
электрического сопротивления
постоянному току, Ом |
1 ÷ 20 |
|
Пределы допускаемой основной
относительной погрешности
измерений электрического
сопротивления постоянному току,
% |
±5 |
|
Частота дискретизации измерения
сопротивления на канал, кГц |
10 ±0,1 |
|
Максимальное время регистрации
(снятие круговой диаграммы),
мин. |
20 |
|
Максимальное время регистрации
(осциллографирование), мин. |
20 |
|
Количество каналов связи с
компьютером, шт |
2 (USB, USB host) |
|
Потребляемая мощность в режиме
ожидания пуска не более, Вт |
15 |
|
Потребляемая мощность в режиме
измерений не более, Вт |
210 |
|
Степень защиты прибора в рабочем
положении |
IP20 |
|
Степень защиты прибора в
транспортном положении |
IP64 |
|
Температурный диапазон
эксплуатации,ºС |
-20 ÷ +40 |
|
Масса измерительного блока не
более, кг |
5,1 |
|
Габаритные размеры, мм |
360×290×165 |
|
Гарантия на прибор |
36 месяцев
с даты отгрузки |
|
Межкалибровочный период, год |
3 |
|
Межповерочный период, год |
3 |
Стандартная комплектация
|
Фото |
Наименование, Индекс |
Применение |
|

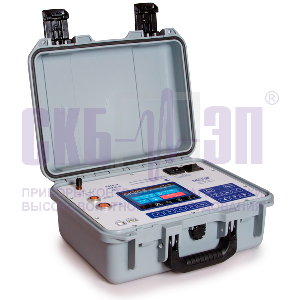

Измерительный блок ПКР-2 СКБ035.00.00.000-01 |
Прибор и сопроводительная
документация: сертификат о
калибровке, руководство по
эксплуатации, формуляр, методика
выполнения измерений,
программное обеспечение (ПО) для
ПК. |
|
Кабель измерительный с
соединителем и контактными
зажимами СКБ035.24.00.000
СКБ035.24.00.000-01
СКБ035.24.00.000-02
СКБ035.29.00.000 |
При разборном методе диагностики
для подключения к контактам
устройства РПН трансформатора
внутри бака. |
|
Датчик углового перемещения ДП22 СКБ035.26.00.000 |
Датчик позволяет измерять угол
поворота и число оборотов вала
устройства РПН. Диапазон
измерений угла 0÷360º.
Необходимо выбрать подходящую
ось. |
|
Струбцина СКБ035.30.00.000 |
Для фиксирования датчика ДП22 на
приводе устройства РПН. |
|
Ручка СКБ028.25.00.000 |
Для крепления магнитного
прижима. Рукоять для
поворачивания вала РПН.
Используется совместно с осями
№№1 - 13 из дополнительной
комплектации. |
|
Ось №10 совместно со втулкой СКБ035.25.00.000
СКБ028.25.01.008 |
В стандартную комплектацию
прибора включена Ось №10 для
приводов устройств РПН типа
MZ-4.1; M3.2; M3-4. Для привода
ПДП-4У используется совместно с
втулкой.
Для остальных приводов оси в
таблице дополнительной
комплектации - см. ниже. |
|
Кабель сетевой СКБ018.09.00.000 |
Для подключения прибора к сети
питания. Температурный диапазон
-15 ÷ +45 ºС. Длина 2м. |
|
Провод заземления СКБ010.01.00.000 |
Для заземления корпуса прибора.
Оканчивается струбциной и
наконечником под винт. Длина 2м. |
|
Предохранители ВП2Б-1В-2А
(2 шт.) |
Для защиты источника питания. |
|
Сумка для переноски кабелей и
комплектующих СКБ126.06.00.000 |
