Комплекс ИКВ-07

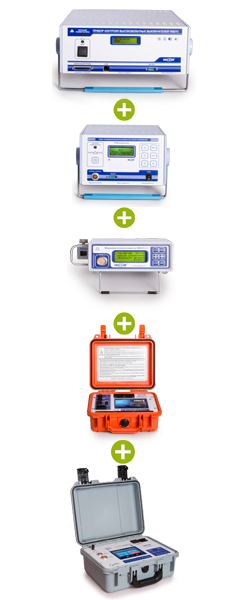

Комплекс состоит из пяти приборов, что обеспечивает полноценный контроль коммутационного оборудования и трансформаторов:

• универсальный прибор ПКВ/У3.0;
• пульт для испытаний при пониженном напряжении ПУВ-регулятор;
• комплексный прибор микромилликилоомметр МИКО-2.3, который сочетает в себе четыре режима: микроомметр, миллиомметр, килоомметр и термометр;
• миллиомметр МИКО-8 с режимом безразборной диагностики устройств РПН (метод DRM);
• специализированный прибор контроля устройств РПН ПКР-2.

Комплекс позволяет проводит:

• проверку технического состояния выключателей советского, российского и зарубежного производства;
• контроль параметров скорости и хода масляных, вакуумных, элегазовых и воздушных выключателей имеющих до 20-ти разрывов на полюс;
• контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
• измерения токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;

• проверка работоспособности в простых операциях "В" и "О";
• проверка работоспособности в сложных циклах;
• испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
• испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;

• измерения электрическое сопротивление постоянному току обмоток трансформаторов, электродвигателей, электромагнитов, кабелей и других цепей, содержащих индуктивность, а также электрического сопротивления в безиндуктивных цепях в диапазоне от 10мкОм до 10кОм на токах до 10А;
• безразборную диагностику состояния устройств РПН без снятия крышки бака контакторов (метод DRM).

• измерения переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений;
• измерения сопротивлений делителей напряжения, балластных, шунтирующих и др. резисторов в условиях больших помех и наведенного напряжения;
• измерения температуры обмоток, масла и воздуха.

• проверку технического состояния устройств РПН, указываемых в нормативных документах, как реакторного типа, так и быстродействующих РПН;
• снятие круговых диаграмм резисторных и реакторных устройств РПН;
• снятие осциллограмм переключения контактора резисторных устройств РПН;
• одновременный контроль по трем фазам без установки дополнительных внешних элементов.
