Ультразвуковые электроакустические магнитострикционные преобразователи кольцевого типа ЦМС-8, ЦМС-12 и ЦМС-16

Магнитострикторы ЦМС-8, ЦМС-12 и ЦМС-16

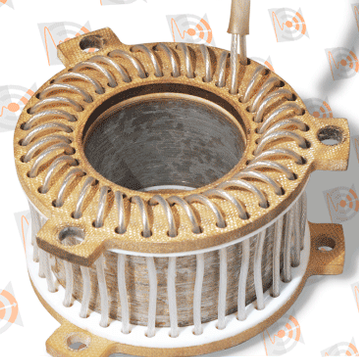

Кольцевой преобразователь ЦМС состоит из торообразного магнитострикционного пакета и обмотки. Излучатель предназначен для работы в охлаждающей среде. Магнитостриктор ЦМС создаёт во внутреннем пространстве значительно большую плотность акустической мощности, чем мембрана ПМС-6-22, и имеет более равномерное распределение мощности по объёму, чем у стержневых высокоамплитудных колебательных систем

Преобразователи ЦМС применяются в ультразвуковых деструкторах, установках эрозионной обработки тел вращения. Для повышения эффективности ультразвукового эрозионного воздействия в рабочей зоне создается избыточное внешнее давление. Цилиндрические магнитострикционные излучатели на основе никелевого сплава предназначены для работы при тугой посадке на внутреннюю трубу, которая выступает в роли волновода. Композиция из нескольких никелевых ЦМС на одном трубчатом волноводе позволяет развивать высокоамплитудные поперечные колебания, не смотря на относительно низкий коэффициент магнитострикции у никелевых сплавов. Подобные конструкции применяются для ультразвуковой обработки проточных сред.

Главная особенность цилиндрических магнитострикционных преобразователей заключается в их исключительной надежности. По сути кольцевой магнитостриктор состоит лишь из стянутых пластин магнитострикционного материала и обмотки. У ЦМС нет паяного соединения с волноводом. Однако необходимость обеспечения тугой посадки на внутреннюю трубу обуславливает высокие технологические требования при изготовлении ЦМС.

Характеристики кольцевых магнитострикционных преобразователей ЦМС

Кольцевой магнитострикционный преобразователь ЦМС имеет фиксированный ряд внутренних диаметров и может поставляться в комплекте с бачком охлаждения.
