Виброметр ВМ-01
Назначение
Оперативный контроль вибрационного состояния промышленного оборудования,
вибродиагностические измерения и балансировка роторов в собственных опорах.
Обеспечивается измерение виброперемещения, виброскорости и виброускорения в
фикcированных и перестраиваемых диапазонах частот, фазовых углов, частоты
вращения и проведение оперативного спектрального анализа.
Устройство и принцип работы
-

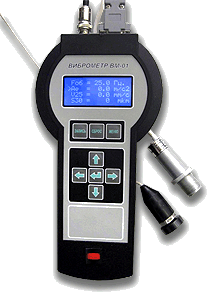

Виброметр ВМ-01 изготовлен в виде малогабаритного переносного
измерительного прибора.
-
Комплект измерительных датчиков включает в свой состав
однокомпонентный ICP вибропреобразователь и датчик частоты
вращения (тахометрический датчик). Имеется автономное
аккумуляторное питание и сетевой адаптер.
-
Регистрация измерительных сигналов производится в виде временных
последовательностей виброускорения. Для расчета параметров
вибрации перемещения, скорости и ускорения используются методы
цифровой обработки данных и спектрального анализа временных
последовательностей.
Измерение частоты вращения ротора и фазовых углов производится бесконтактным
датчиком частоты вращения (оптико-электронным, вихретоковым или магнитным).
Имеется функция определения частоты вращения ротора по сигналу
вибропреобразователя без установки датчика частоты вращения.
Прибор обеспечивает измерение среднеквадратических уровней виброперемещения,
виброскорости и виброускорения, гармонических составляющих спектра вибрации,
частоты вращения, фазового угла, эксцесса, пик-фактора. Диапазон частот
измерения параметров вибрации конфигурируется пользователем.
Функции расчета эксцесса и пик-фактора используются для диагностики подшипников
качения и скольжения, а также диагностирования нестабильности механических
колебаний.
Для визуального контроля механических колебаний и фазовых углов прибор
комплектуется светодиодным стробоскопом.
Допускается подключение измерительных датчиков кабелями-удлинителями длиной до
100 м.
|
Основные характеристики |
|
Число каналов измерения
вибросигналов |
1 |
|
Диапазон измерения частоты
вращения ротора, Гц |
0,4 - 4000 |
|
Частотный диапазон
(настраивается пользователем),
Гц |
4 - 1520 |
|
Диапазон измерения уровней, |
|
|
- виброускорения, м/с2
|
0,1 - 50 |
|
- виброскорости, мм/с
|
0,1 - 99 |
|
- виброперемещения, мкм
|
2 - 5000 |
|
Погрешность измерения % |
5 |
|
Время непрерывной работы от
аккумуляторов, ч |
не менее 4,0 |
|
Вес, кг |
0,6 |
Основные области применения прибора.
-
Контроль вибрационного состояния промышленного оборудования с
оборотными частотами от 5 Гц и выше по параметрам
виброперемещения, виброскорости и виброускорения.
-
Измерение фазовых углов, частоты вращения и параметров вибрации
при балансировке роторов.
-
Оперативный спектральный анализ параметров вибрации, расчет
эксцесса и пик-фактора.
-
Визуальный стробоскопический контроль механических колебаний и
измерение фазовых углов.
Условия поставки:
Срок поставки - 1 - 2 мес.
Срок гарантийного обслуживания - 12 мес.
|
