Система виброконтроля и диагностики СВК
Внешний вид главного окна системы мониторинга
Основное окно программного модуля
базы данных
Временные сигналы двух вибродатчиков (желт. и красн.) и датчика
частоты вращения (зел.)
Спектры виброускорения
от двух вибродатчиков

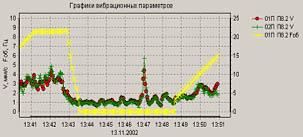

Локальные тренды
состояния оборудования
Форма ввода данных о нормах
для оценивания состояния механизма
Назначение и область применения:
СВК предназначена для непрерывного контроля рабочего состояния подшипниковых
узлов вращающегося оборудования на основе автоматизированного получения
информации, передачи, хранения, обработки и выдачи (представления) в виде,
удобном для восприятия оператором с целью получения вибрационных характеристик и
параметров, необходимых для всестороннего анализа и оценки состояния
оборудования. СВК может быть использована для виброконтроля любых объектов,
имеющих необходимость контроля состояния как вибрационных, так и любых других
эксплуатационных, технологических параметров и характеристик.
Состав системы:
Аппаратные средства:
- -
комплект первичных преобразователей;
- -
комплект дифференциальных усилителей заряда;
- -
комплект модулей сбора-передачи данных (МСПД);
- -
управляющий компьютер;
- -
комплект линий соединений (кабелей, разъемов), защитной,
крепежной и монтажной арматуры;
Программные средства:
- ПС СВК
- программные средства, обеспечивающие функционирование СВК.
Включают в свой состав систему сбора данных, систему
мониторинга, систему анализа и отображения данных, систему
коммуникационной связи.
Перечень регистрируемых вибрационных параметров:
- -
временные сигналы виброускорения в точках установки датчиков в
виде массивов временных данных;
- -
временные сигналы датчика оборотов в виде массивов временных
данных;
- -
сигналы других датчиков.
Основные функции программных модулей
системы мониторинга:
-
настройка конфигурации аппаратных средств СВК;
-
настройка и конфигурирование программных средств СВК;
|
Технические характеристики |
|
Количество точек контроля |
до 400 |
|
Общее количество каналов
измерения вибрации |
до 200 |
Измеряемые параметры:
- виброускорение, мм/с2
- СКЗ виброскорости, мм/с
- виброперемещение, мкм (мм)
- частота вращения вала
- другие параметры
|
Диапазон измерения амплитуд
виброускорений, м/с2 |
0,01...100 |
|
Рабочий диапазон частот контроля
СКЗ виброскорости, Гц |
10...1000 |
|
Предел допускаемого значения
основной относительной
погрешности измерения СКЗ
виброскорости (Vскз), % |
<10 |
|
Рабочий диапазон частот
измерения и регистрации
спектральных характеристик, Гц |
2...10000 |
|
Скорость измерения и
регистрации, кан/с |
<1 |
|
Средства отображения информации |
видеографика |
|
Количество уставок контроля для
каждого параметра |
2 |
|
Глубина регулировок уставок, % |
0...100 |
При обработке данных рассчитываются следующие вибрационные параметры:
-
пик-фактор временного сигнала виброускорения;
-
среднеквадратические значения виброскорости, виброускорения,
двойная амплитуда виброперемещения;
-
32 гармонические составляющие на характерных частотах с
произвольным коэффициентом кратности по отношению к оборотной
частоте для виброускорения, виброскорости и виброперемещения;
-
4 спектральные составляющие на фиксированных частотах,
инвариантных по отношению к оборотной частоте для виброускорения,
виброскорости и виброперемещения;
-
фазовые углы на оборотной частоте для скорости (расчет фазового
угла для виброускорения и виброперемещения производится за счет
введения соответствующей поправки в 90 град).
Дополнительные условия:
-
значения кратностей и значения абсолютных частот для расчета
спектральных составляющих задаются индивидуально для каждого
отдельного механизма;
-
оборотная составляющая является одной из кратностей;
-
пределы для оценки состояния устанавливаются индивидуально для
каждой из точек измерения; параметры регистрации (число точек,
частоты фильтрации, частоты регистрации) задаются в целом для
каждого отдельного МСПД, соответственно, для подгруппы
механизмов.
Перечисленные данные для каждой из точек заносятся в базу данных для хранения.
Временные данные в виде двоичных файлов по всей системе в целом для одного
измерения накапливаются для автономного использования.
Интерфейс программного модуля системы мониторинга организуется
по типовому образцу, включающему следующие элементы:
-
статус строка в наименовании окна;
-
система меню в верхней части окна;
-
система горячих кнопок ниже меню;
-
мнемосхема оборудования с точками контроля вибрационных
параметров;
-
окно сообщений о событиях на контролируемых механизмах (отказ
блоков, превышение уровней, скачки вибрации);
-
окно с данными по критической точке (точка с максимальным
превышением допустимого предела) и светофор общего состояния
оборудования по критической точке;
-
столбчатые диаграммы по среднеквадратическим уровням вибрации
(ускорение-скорость-перемещение) в точках контроля или оборотной
частоте;
-
локальные тренды в отдельном окне (окнах) для произвольных
агрегатов и произвольных параметров;
-
локальные окна с детальной мнемосхемой агрегатов и численными
значениями уровней вибрации.
|
