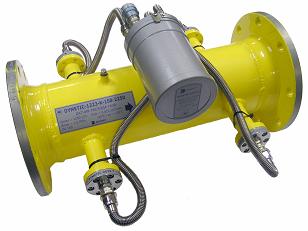

Датчик расхода газа DYMETIC-1223M-K

Назначение

Датчик предназначен для измерения и преобразования в электрический сигнал (числоипульсный, RS-485, HART) объёма газа в рабочих условиях, для использования в составе счётчика газа DYMETIC-9423М, а также совместно с другими вычислителями или контроллерами, воспринимающими числоимпульсный сигнал установленного формата (с нормированной ценой импульса), в составе измерительных комплексов систем учёта газа.

Область применения

Системы коммерческого и технологического учёта природного, нефтяного и других видов газа на производственных, научных, торговых, транспортных предприятиях и организациях и предприятиях в сфере различных услуг. Для стационарных и переменных потоков газа.

• Горючие газы - природный и нефтяной газ, этан, метан, этилен, аммиак и другие;
• Негорючие газы - воздух, азот, оксид и диоксид углерода, аргон и другие;
• Кислород.

• Условное давление – 1,6; 4,0 МПа;
• Абсолютное рабочее давление от 0,085 до 4 МПа;
• Скорости потока измеряемой среды от 1,0 до 75 м/с;
• Температура измеряемой среды от минус 40 до +85 °C;
• Диаметры условных проходов - Dy для фланцевого исполнения – от 100 до 200 мм, для врезного исполнения – от 100 до 500 мм;
• Повышенная устойчивость к акустическим шумам, капельной жидкости и загрязнению потока;
• Практически полное отсутствие потерь давления;
• Взрывозащищенная оболочка 1ExdIIAT6 Х (Разрешено применение в странах Евразийского Союза (ЕАС));
• Питание от 20 до 28 В постоянного тока, потребляемая мощность не более 3,6 Вт;
• Длина линии связи до 500 м;
• Возможность использования для измерения расхода относительно стационарных потоков при условии стабильности расхода в течение не менее 120 с;
• Время достижения установившихся показаний датчика – не более 30 с;
• Датчик устойчив к воздействию вибрации амплитудой не более 0,15 мм в диапазоне частот от 10 до 55 Гц.
• Средняя наработка на отказ не менее 50 000 часов, средний срок службы 12 лет;
• Стабильность работы и высокая надежность;
• Интервал между поверками – 4 года (Поверка осуществляется беспроливным методом с помощью калибратора без демонтажа датчика и остановки процесса.).
