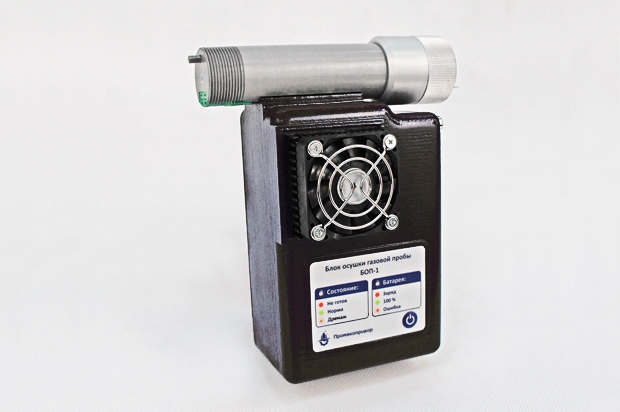

Блок осушки газовой пробы БОП-1
Назначение и область применения
Блок осушки газовой пробы БОП-1 предназначен для осушения газовоздушной пробы при работе в комплекте с переносными газоанализаторами.
Блок рекомендуется использовать в случаях высокого влагосодержания анализируемой пробы, а также для предотвращения замерзания влаги в ручке пробоотборного зонда или пробоотборном шланге и обеспечения бесперебойной работы газоанализаторов при отрицательных температурах окружающей среды.
БОП-1 предназначен для использования в комплекте с газоанализаторами моделей «Полар» и «Полар Универсал», а также с газоанализаторами типов «Монолит», «Эксперт», ДАГ-16, ДАГ-500, ДАГ-510 и др.
Конструкция и принцип действия
Блок осушки БОП-1 представляет собой автономное переносное устройство с электропитанием от встроенной аккумуляторной батареи. Время работы блока составляет около 2-3 часов.
Блок монтируется между штатными ручкой и трубкой пробоотборного зонда газоанализатора, при этом никаких дополнительных приспособлений не требуется, для присоединения элементов используются имеющиеся резьбовые соединения.
Принцип действия блока заключается в следующем: анализируемая проба через трубку пробоотборного зонда поступает внутрь блока, где в специальной камере, охлаждаемой с помощью элемента Пельтье, подвергается осушке. После этого проба выходит из блока и через ручку пробоотборного зонда и пробоотборный шланг направляется в газоанализатор. Отбор пробы осуществляется с помощью встроенного насоса газоанализатора. Образующийся в процессе работы блока осушки конденсат периодически автоматически сливается через отверстие на дне блока.

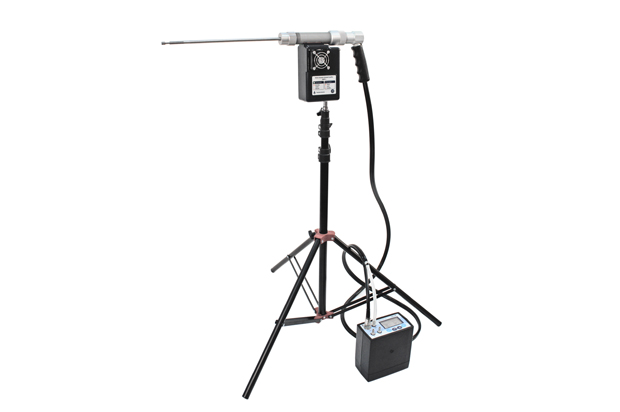

Для удобства эксплуатации в конструкции блока БОП-1 предусмотрена возможность его установки на телескопической стойке (см. рисунок ниже), которая поставляется по дополнительному заказу.
Технические характеристики
| Техническая характеристика |
Значение |
| Исполнение |
обыкновенное (невзрывозащищенное) |
| Электропитание |
от встроенной Li-ion аккумуляторной батареи, номинальным напряжением 11,1 В; 4,4 Ач либо от однофазной сети переменного тока (220±22) В / (50±1) Гц через внешний блок питания, входящий в комплект поставки |
| Способ отбора газовой пробы |
с помощью побудителя расхода газоанализатора |
| Время непрерывной работы без подзарядки аккумуляторной батареи |
не менее 2 ч |
| Время заряда аккумуляторной батареи |
не более 4 ч |
| Габаритные размеры (ДхВхШ) |
не более 162х190х95 мм |
| Масса |
не более 1,4 кг - блок осушки
не более 3 кг - базовый комплект (включая чемодан для переноски) |
| Диапазон рабочих температур |
от -40 до +45 °С |
Комплект
поставки
|
|
Наименование |
Кол-во |
|
|
Электрический блок осушки пробы БОП-1.
Электропитание от встроенного аккумулятора. Исполнение по взрывозащите - обыкновенное.
|
1 шт. |
|
|
Блок питания / зарядное устройство
|
1 шт. |
|
|
Кейс для хранения и транспортировки
|
1 шт. |
|
|
Стойка телескопическая в комплекте с переходником и чехлом для хранения и транспортировки (поставляется по отдельному заказу)
|
* |
|
Руководство по эксплуатации
|
1 шт. |
Примечание –
Позиции,
отмеченные
знаком «*»,
поставляются по
отдельному
заказу.
|
