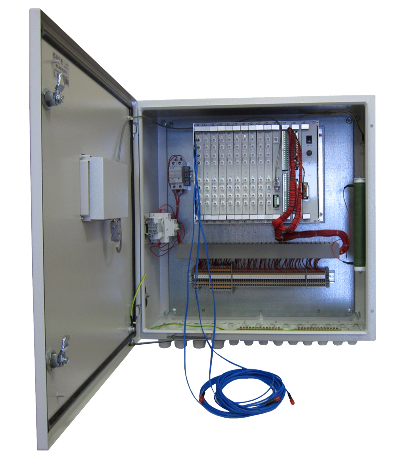

Устройство представляет собой стальной шкаф с передней дверцей.
Внутри шкафа в верхней его части смонтирован блочный каркас,
выполненный на основе конструкции серии europac PRO. В БПМ
вставляются блоки, входящие в состав устройства (рис. 1.3).
Блоки устройства располагаются слева направо в следующем
порядке:
- десять блоков детектирования света и тестирования (БДСТ);
- блок микроконтроллера (БМК);
- блок дискретных выходов (БДВых);
- блок дискретных входов (БДВх);
- блок питания (БП).
Блок управления (БУП) установлен на передней дверце и соединен
с БМК с помощью кабеля, оконцованного разъемами типа D-SUB.
Органы управления и индикации находятся с внешней стороны
передней дверцы.
На нижней стенке шкафа установлены кабельные вводы.
Оптические кабели ВОД подводятся через кабельные вводы и
подключаются к соответствующим оптическим розеткам,
расположенным на передних панелях БДСТ.
Подключение внешних электрических цепей в устройстве от схем РЗА
осуществляется с помощью электрических проводов сечением до 1,5
мм2 к наборным клеммам, расположенным в нижней части шкафа. В
нижней части шкафа расположены шины заземления экранов кабелей,
подходящих от цепей РЗА.
В качестве опции, в шкаф может быть установлено устройство
антиконденсатного обогрева. При выборе этой опции в опросном
листе в шкаф добавляются:
- резистор С5-35В-160 360 Ом;
- автоматический выключатель переменного или постоянного тока (в
зависимости от типа оперативного тока);
- термоконтроллер STEGO КТО 011;
- монтажные части.
Также опционально может быть установлен автоматический
выключатель питания устройства переменного или постоянного тока
(в зависимости от типа оперативного тока).
В шкафу предусмотрено место для установки шунтирующих
резисторов, которые включаются параллельно дискретным входам с
целью повышения помехозащищенности.
