Ударный стенд ВСТС-450(750)/1000 (Тирашок)
Назначение
Установка предназначена для испытаний
продукции на прочность и устойчивость при
воздействии механических ударов одиночного и
многократного действия в лабораторных и
производственных условиях.
Испытания проводят с целью проверки
способности изделий противостоять разрушающему
действию механических ударов и сохранять свои
параметры в пределах значений, указанных в
стандартах и ТУ на изделие и ПИ.

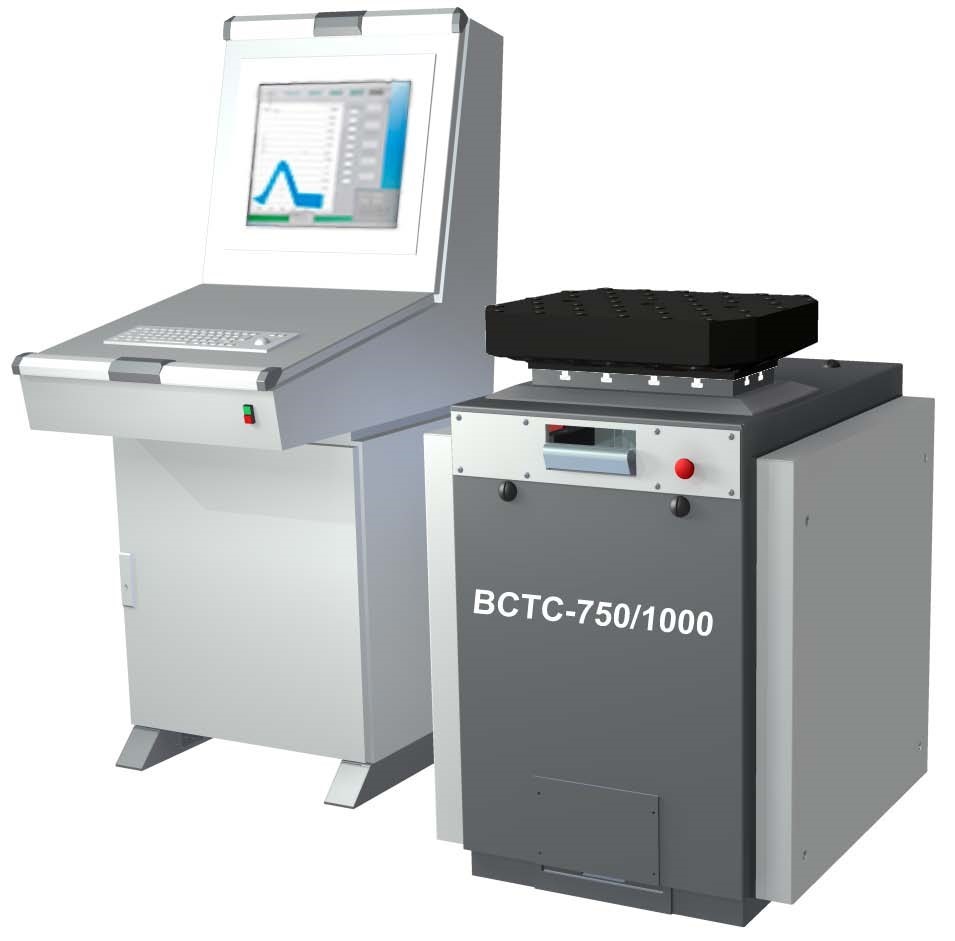

Ударный стенд ВСТС 750/1000 с пультом
управления
Технические данные
- Ударное ускорение до 1000 g
(на антивибрационной платформе)
- Длительность ударного
импульса до 30 мс
- Грузоподъемность (масса
испытуемого образца) до 450 кг
- Частота повторения ударов
плавно регулируется до 120
ударов в минуту с шагом 0.01 Гц
- Выбор количество ударов от 1
– 1000000 раз
- Рабочее напряжение 3 фазы
380В
- Рабочая частота 50Гц ± 1Гц
- Общая потребляемая мощность,
не более 5 кВт
- Габариты станка ДхШхВ -
700х900х790 мм
- Масса станка – 800 кг
- Габариты пульта управления
ДхШхВ – 600х1550х880 мм
- Масса пульта управления – 95
кг
Опции
- Стол рабочий - 800 х 600 мм
- Стол рабочий - 1000 х 1000
мм
- Дистанционное управление с
видеонаблюдением
Интерфейс программы управления
Регулировка параметров частоты, высоты
падения, силы натяжения пружины и количества
ударов осуществляется при помощи программы
управления.

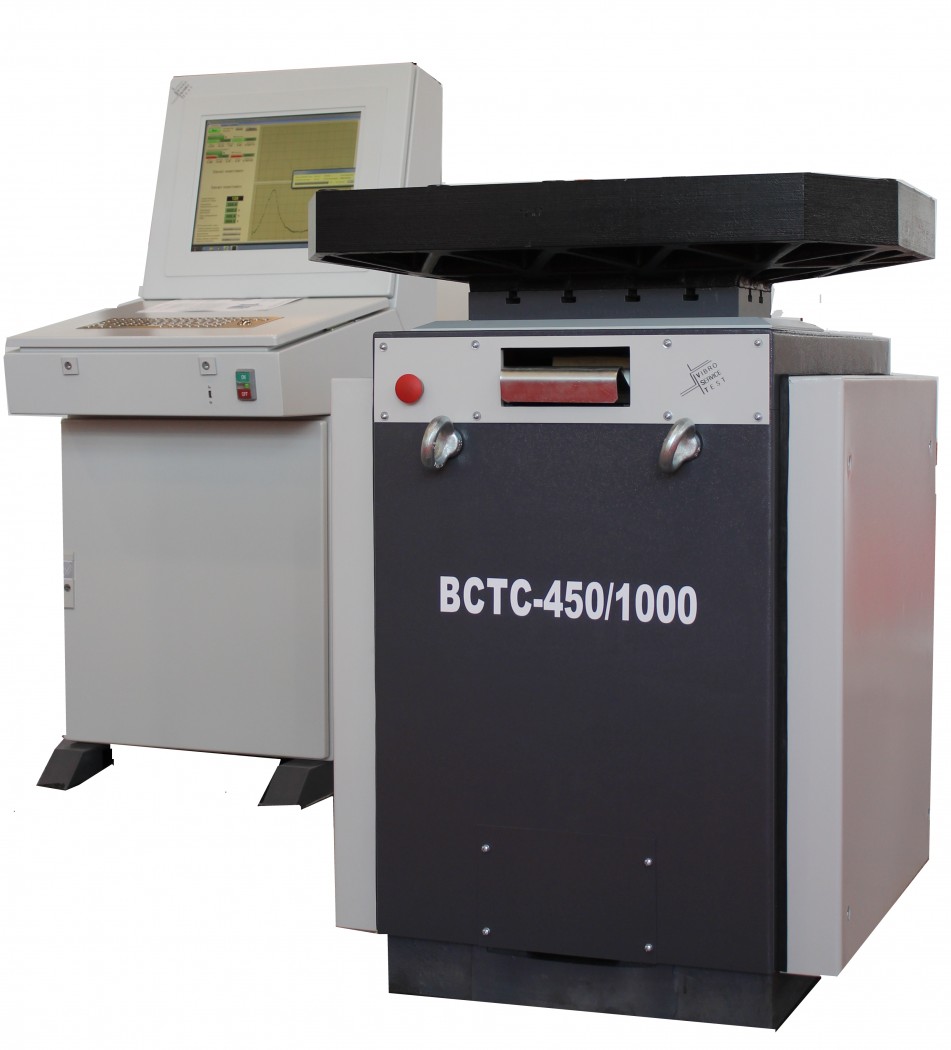

Ударный стенд ВСТС 450/1000 с
пультом управления
Установка состоит из ударного
стенда и пульта управления и
измерения.
Ударный стенд имеет задачу
воспроизводить желаемые удары
при помощи рабочего стола,
который поднимается и свободным
падением и (или) силой натяжения
пружины падает на подвижный
упор.
Регулировка параметров
частоты, высоты падения, силы
натяжения пружины и количества
ударов осуществляется на пульте
измерения и управления. Все
индикации параметров испытания
на управляющем устройстве
являются цифровыми.
Встроенная схема защиты
контролирует ход испытаний и
отключает установку в случае
возникновения неисправностей.
Комплект поставки
- Пульт
управления.
- Ударный
стенд.
- Стол рабочий
380х180 мм – 1
шт.
- Стол рабочий
400х500 мм – 1
шт.
- Комплект
демпфирующих
прокладок – 60
шт.
- Комплект
задвижек
подвижного упора
– 3 шт.
- Система
измерения удара.
- Персональный
компьютер.
- Комплект
соединительных
кабелей – 1 шт.
- Техническое
описание – 1
шт.
Изготовитель оставляет за собой право
изменять схемы и внешний вид без изменения
технических характеристик ударного стенда.
|
