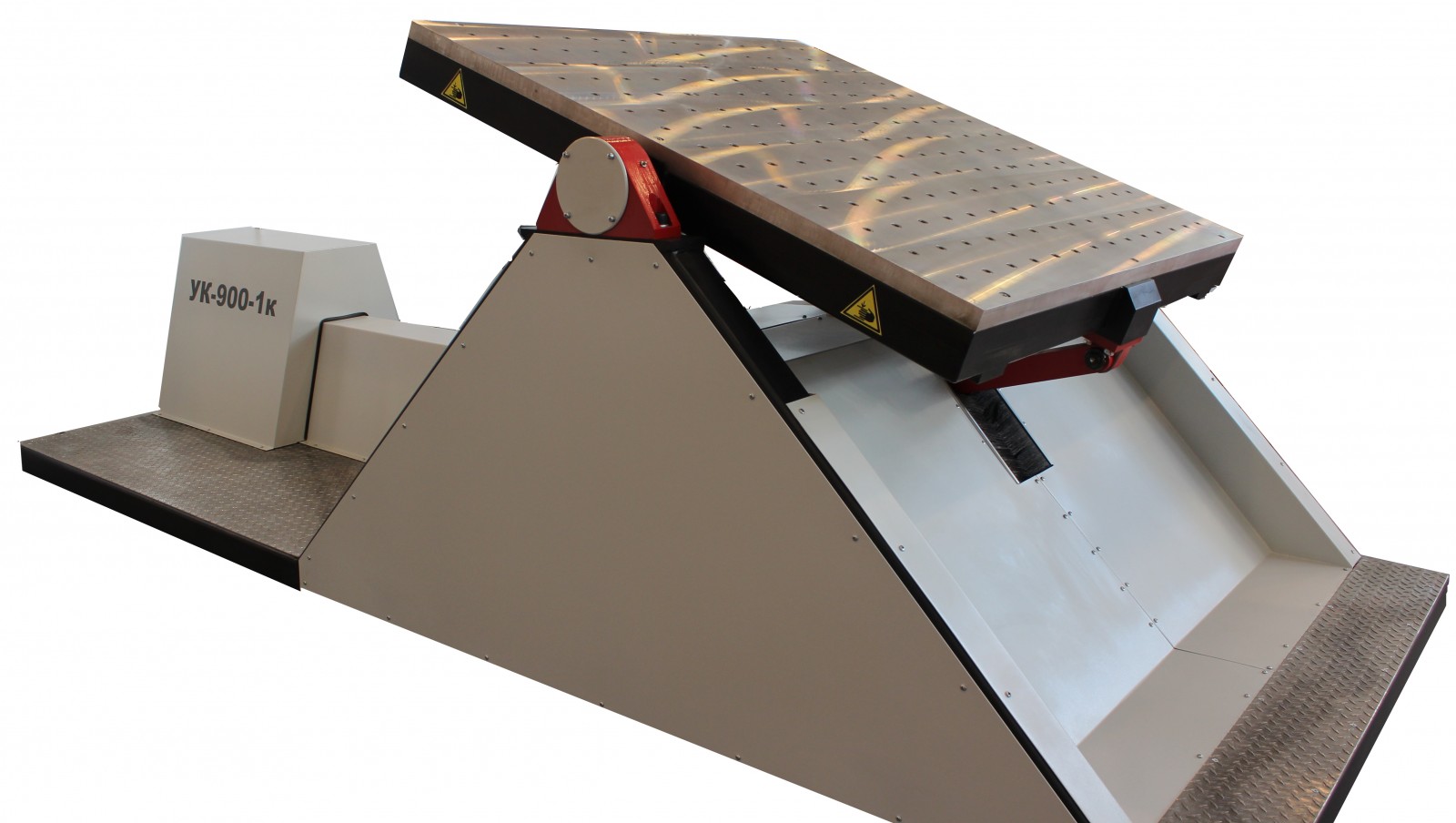

Установка качки и длительных наклонов УК-900-1К
Персонал, обслуживающий стенд качки и длительных наклонов
должен иметь специальную подготовку с последующей аттестацией на техническую
компетентность, а также аттестован по межотраслевым правилам по охране труда
(правила безопасности) при эксплуатации электроустановок (ПО
ТРМ-016-2001РД153-34.0-03.150-00). Соответствия изделия техническим требованиям,
указанным в стандартах и технических условиях на изделие, в том числе в
соответствии с ГОСТ РВ 20.39.304-98.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
№ п/п
|
Наименование показателя
|
Значение
|
Примечание
|
|
1.
|
Угол наклона, град.
|
±45
|
|
|
1.
|
Период качки по n 1, с
|
7-16
|
|
|
2.
|
Угол наклона, град.
|
±30
|
|
|
3.
|
Период качки по n 3, с
|
7-10
|
|
|
4.
|
Режим работы
|
продолжительный
|
|
|
5.
|
Масса испытуемого изделия, не более, кг
|
800
|
|
|
6.
|
Входное напряжение главной цепи, B
|
380
|
|
|
7.
|
Частота, Гц
|
50±1
|
|
|
8.
|
Количество фаз
|
3
|
|
|
9.
|
Потребляемая мощность не более, кВт
|
20
|
|
|
10.
|
Класс нагревостойкости пульта управления для
проводниковых материалов (шины, провода
разъемов, автоматических выключателей,
пускателей, контакторов, реле и кнопок
управления по ГОСТ 8865-93)
|
A
|
|
|
11.
|
Класс нагревостойкости остальных деталей и
узлов по ГОСТ 8865-93
|
Y
|
|
|
12.
|
Разрешение задания положения рабочего стола,
град.
|
0,01
|
|
|
13.
|
Разршение амплитуды качения рабочего стола,
град.
|
0,01
|
|
|
14.
|
Разрешение задания периода качения, мс
|
1
|
|
|
15.
|
Точность поддержания заданного положения
стола, град.
|
±1
|
|
|
16.
|
Точность обработки периода качения, с
|
±0,5
|
|
ГАБАРИТНЫЕ РАЗМЕРЫ:
|
Наименование
|
Ширина, мм
|
Глубина, мм
|
Высота, мм
|
Масса, кг
|
Примечание
|
|
Установка Качки
|
4160
|
1770
|
1190
|
1670
|
|
|

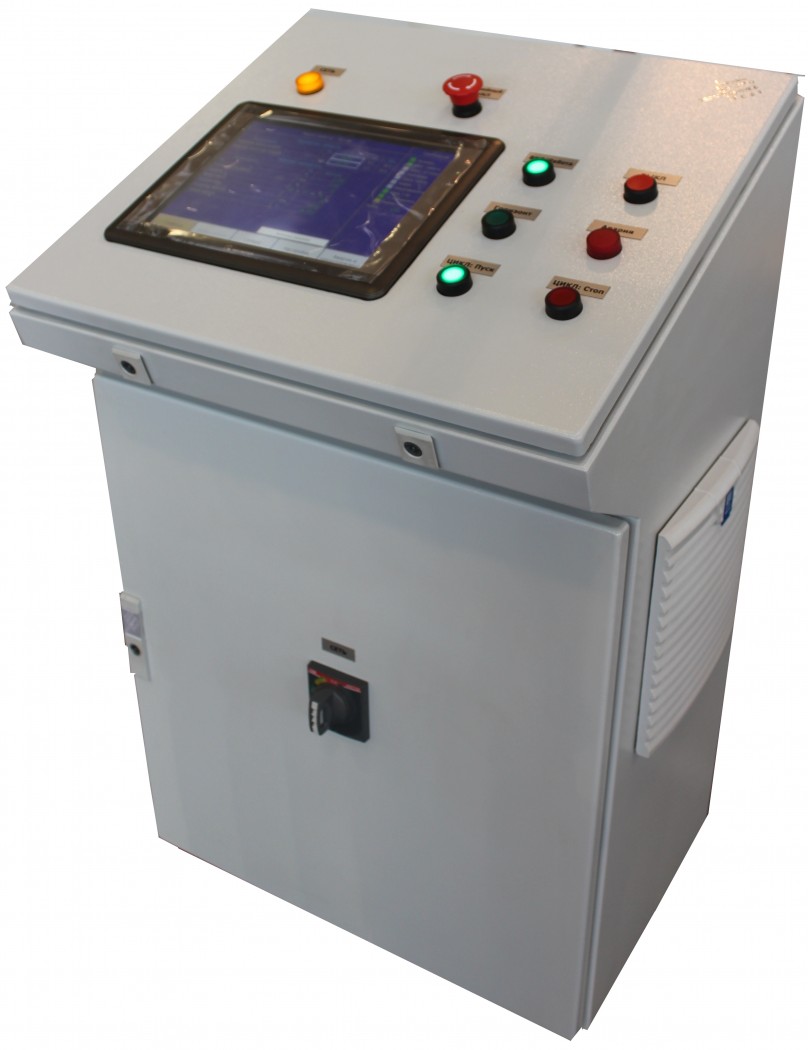

Пульт управления
|
600
|
690
|
1190
|
54
|
|
|
Рабочий стол
|
1500
|
1500
|
|
|
|
|
