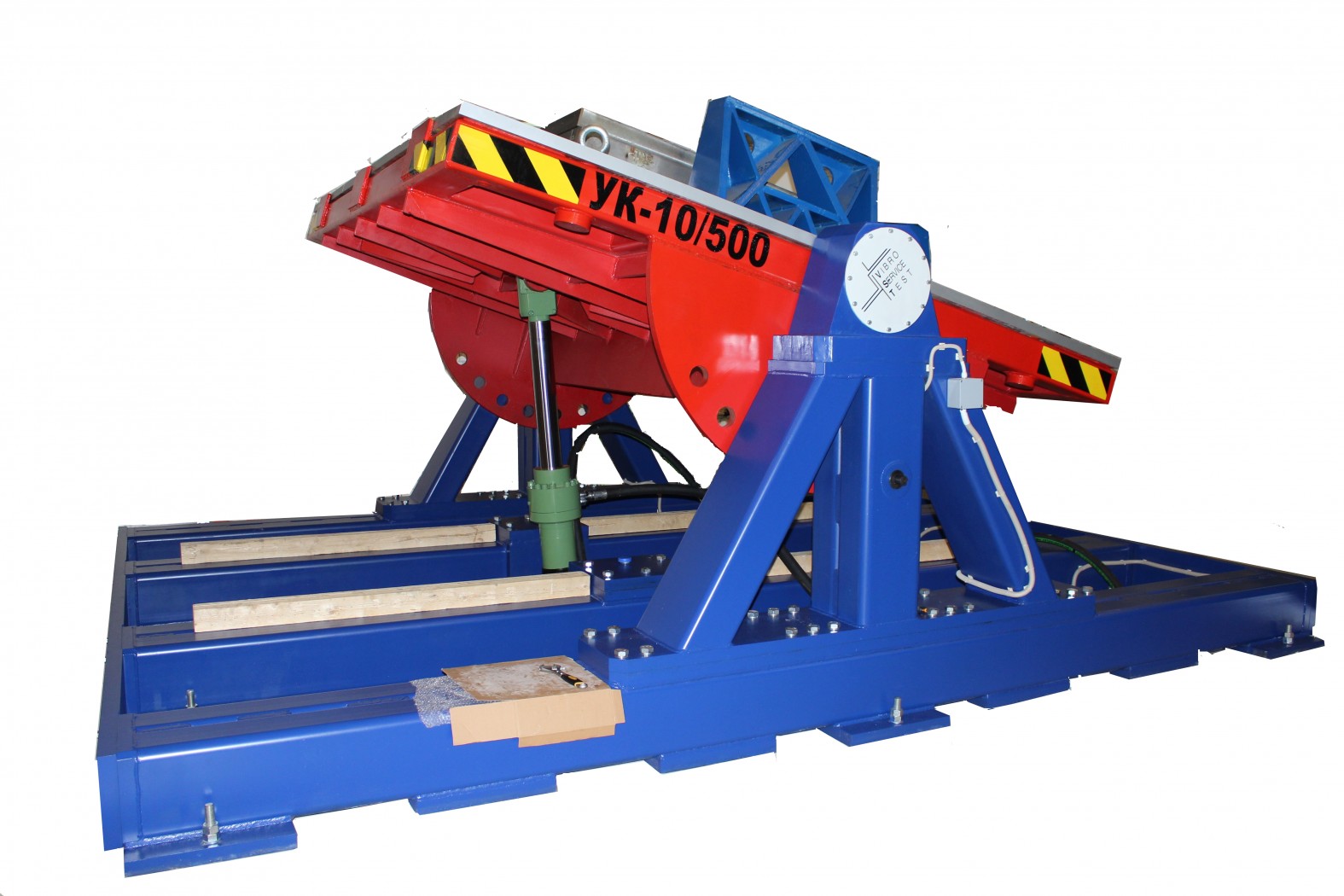

Установка качки и длительных наклонов УК-10/500
Технические характеристики
|
№
|
Наименование показателя
|
Значение
|
|
1.
|
Номинальный режим работы
|
повторно-кратковременный
|
|
2.
|
Номинальное напряжение питания, В
|
380
|
|
3.
|
Количество фаз питающего напряжения
|
3
|
|
4.
|
Тип питающей сети
|
TN-S/TN-C/TN-C-S
|
|
5.
|
Номинальная суммарная потребляемая мощность
не более, кВА
|
155
|
|
6.
|
Число осей управления
|
1
|
|
7.
|
Максимальный длительный ток потребления, А
|
235
|
|
8.
|
Тип подключаемого датчика обратной связи
- Угла наклона
платформы
-
Положения штока гидроцилиндра
|
SSI, двоичная кодировка
SSI, двоичная кодировка
|
|
9.
|
Разрешение по заданию положения платформы,
град
|
0, 1
|
|
10.
|
Точность позиционирования платформы, град
|
± 1
|
|
11.
|
Максимальный угол отклонения от горизонтали,
град
|
± 45,0
|
|
12.
|
Минимальный период качки, с
|
8,0 (± 15,0 град)
8,0 (± 30,0 град)
9,0 (± 45,0 град)
|
|
13.
|
Максимальный период качки, с
|
20,0
|
|
14.
|
Разрешение по заданию периода качки, с
|
0,1
|
|
15.
|
Масса испытуемого изделия, не более, кг
|
12000
|
|
16.
|
Рабочий стол, мм
|
3500*3500
|
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Наименование
|
Ширина, мм
|
Глубина, мм
|
Высота, мм
|
Масса не более, кг
|
Размещение
|
|
ШУ
|
1054
|
451
|
1962
|
230
|
стационарно
|
|

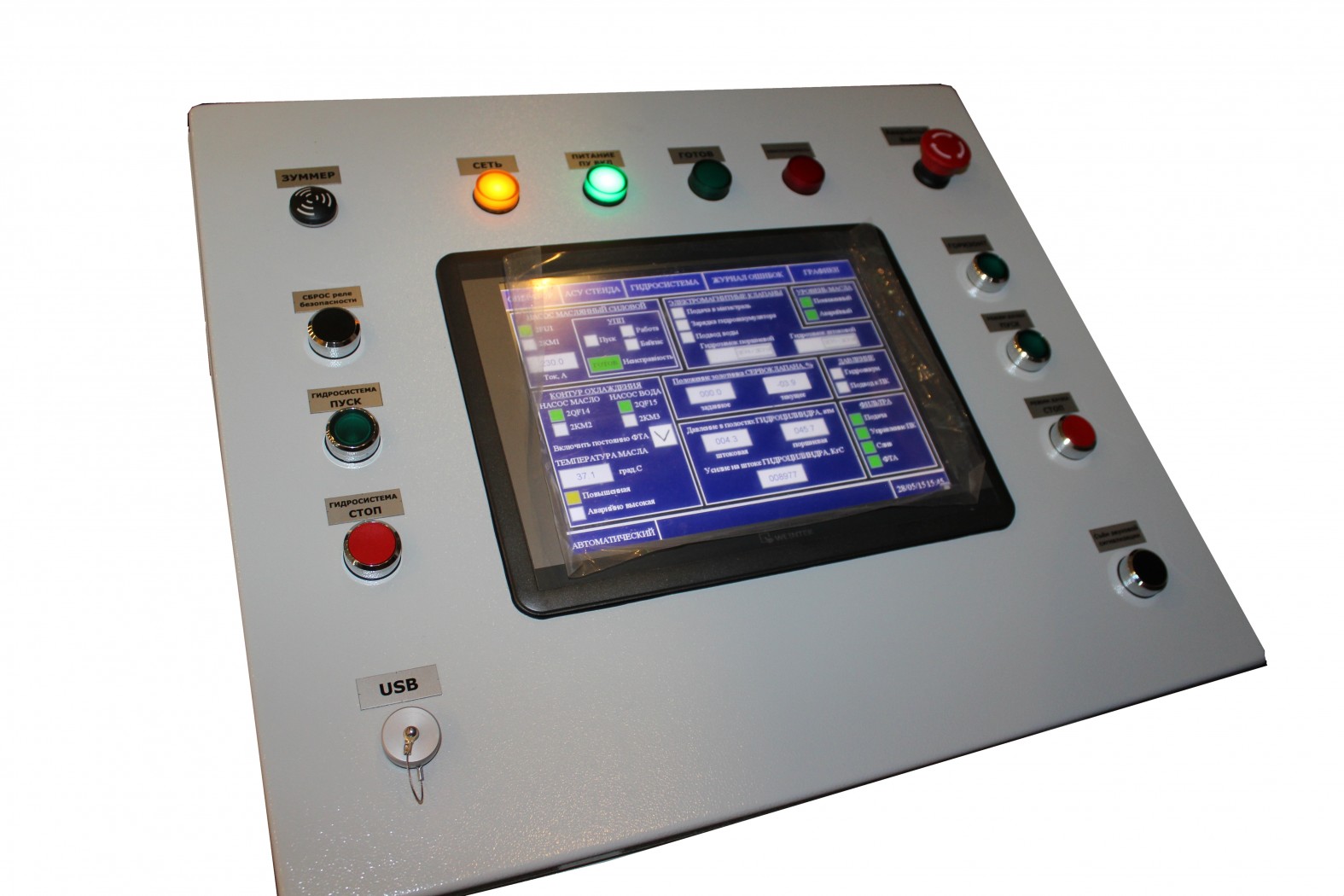

ПУ
|
500
|
368
|
650
|
70
|
мобильно (не далее 30 метров
от ШУ)
|
|
СК
|
4600
|
5800
|
1980
|
19800
|
стационарно
|
|
Рабочий стол
|
3500
|
3500
|
|
|
|
|
