Система измерения массы светлых нефтепродуктов УИП 9602
Система УИП-9602 (датчики уровня, плотности,
температуры и подтоварной воды совместно с блоком преобразователей) осуществляет
измерение уровня нефтепродуктов и сжиженных газов, плотности и температуры
нефтепродуктов, а так же температуры сжиженных газов, уровня подтоварной воды
нефтепродуктов и сжиженных газов, постоянный контроль за отсутствием
несанкционированных утечек и формирование команд о предельных значениях уровня.
УИП-9602 обеспечивает с помощью ПЭВМ вычисление по ГОСТ Р 8.595.2002 массы
нефтепродуктов и СГ с погрешностью ±0.4% и периодическую поверку уровнемера
встроенной системой контроля без демонтажа датчиков уровня.
Объект измерения — вертикальные и горизонтальные резервуары для хранения, приема
и отпуска нефтепродуктов и СГ.
Модификации для нефтебаз (НБ) с работой на ПВМ и для автозаправочных станций
(АЗС) со встроенной системой отображения.

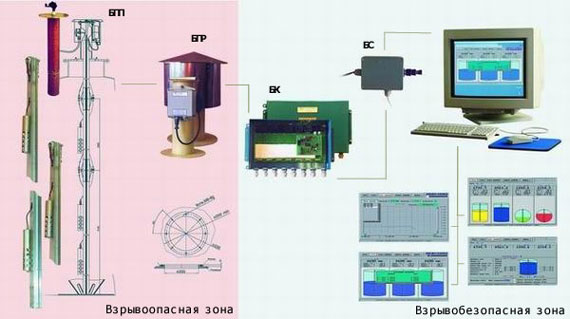

Общий вид модификации для нефтебаз (Гамма НБ)

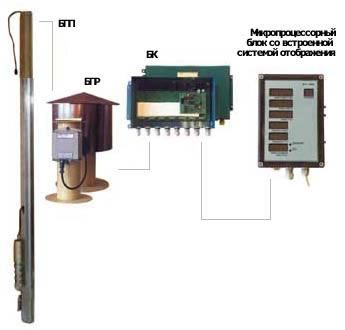

Общий вид модификации для автозаправочных
станций (Гамма АЗС)
Назначение: cистемы
измерений массы светлых нефтепродуктов УИП-9602 (далее система УИП-9602)
предназначены для измерения уровня, плотности, температуры светлых
нефтепродуктов (далее НП), уровня, температуры сжиженных газов (далее СГ), а
также уровня подтоварной воды для НП и СГ в резервуарах с последующим расчетом
их массы при учетно-расчетных и технологических операциях.
Область применения: нефтебазы,
нефтехранилища, автозаправочные станции, газонаполнительные станции,
автогазозаправочные станции.
Описание системы: cистема
УИП-9602 состоит из первичных
преобразователей (БПП): уровня, плотности (только для НП), температуры и
уровня подтоварной воды, а также блока
преобразователей (БПР), блока
коммутации (БК), блока
сопряжения (БС) и ПЭВМ или
спецвычислителя MCU.
БПП с датчиками уровня и подтоварной воды и БПР образуют канал измерения уровня.
БПП с датчиками плотности (от 1 до 8) и БПР образуют канал измерения плотности.
БПП с датчиками температуры и БПР образуют канал измерения температуры, имеющий
два исполнения:
ТС-4;
ТС-4М.
К одному БК подключается до 6 БПП. Количество БК, подключаемых к ПЭВМ или
спецвычислителю, определяется заказом.
Принцип действия датчика уровня основан на изменении электрической емкости
конденсаторов датчика по мере их заполнения НП или СГ и преобразовании в
электрический сигнал. При этом амплитуда выходных сигналов датчиков
пропорциональна уровню заполнения межэлектродного пространства конденсаторов.
Принцип работы датчика плотности основан на измерении величины выталкивающей
силы, действующей на погруженный в НП поплавок, с последующим ее преобразованием
в электрический сигнал.
Для измерения температуры используется один из двух типов датчиков температуры.
В ТС-4 используются цифровые датчики температуры (до 8), основанные на измерении
разности частот температурно-зависимого и опорного генераторов, собранных в
одном корпусе чувствительного элемента.
В ТС-4М используются платиновые датчики температуры (до 16), принцип работы
которых основан на изменении сопротивления датчиков в зависимости от температуры
окружающей среды.
Датчики температуры располагаются равномерно в пределах высоты наполнения
резервуара продуктом.
Вся информация с БПП поступает в БПР, где преобразуется в коды, которые
поступают на входы БК, а затем на один из входов БС и на вход ПЭВМ или
спецвычислителя MCU, где происходит ее обработка и индикация результатов
измерений в виде физической величины в реальном масштабе времени.
При этом расчет массы НП в резервуарах производится в соответствии с ГОСТ Р
8.595 по результатам измерений уровня, плотности и температуры НП и с
использованием градуировочных таблиц, полученных по ГОСТ 8.346 или ГОСТ 8.540.
Масса СГ рассчитывается при введении плотности в ПЭВМ вручную, по результатам
лабораторных измерений.
Основные технические характеристики:
| Наименование |
Значение
|
| Рабочая среда |
светлые нефтепродукты
(бензин, дизельное топливо и
т.п.),
сжиженные газы и подтоварная
вода
|
| Диапазон измерений уровня, м |
от 0,01 до 21 м
|
| Диапазон измерений плотности НП (при
вязкостиее более 6000 мм2/с), кг/м3 |
от 600 до 1000
|
| Диапазон измерений температуры рабочей
среды, оС |
от - 40 до +50
|
| Диапазон измерений уровня подтоварной воды,
мм |
от 10 до 135
|
Пределы допускаемой абсолютной погрешности
измерений:
-уровня НП и СГ, мм
-уровня подтоварной воды, мм
-плотности НП, кг/м3 |
|
Пределы допускаемой абсолютной погрешности
измерений температуры:
- с ТС-4 , °С
- с ТС-4М, °С |
+ 0,5
+ 0,2
|
Пределы допускаемой относительной
погрешности измерений массы:
- НП, %
- СГ, % |
+ 0,4 *
+ 1,5 *
|
Маркировка взрывозащиты:
-блок коммутации БК
-блок преобразователей БПР
-блок первичных преобразователей БПП |
[Exib]IIB
1[Exib]IIBT3 -40 °С< ta< +50°С
[Exib]IIBT3 -40°С
|
Электропитание:
-напряжение, В
-частота, Гц |
187:242
50+1
|
| Средняя наработка на отказ при
доверительной вероятности 0,8, не менее, ч |
10 000
|
Полный срок службы УИП-9602, не менее,
лет
|
10
|
Примечание: * —
минимальные масса и объем принимаемого (отпускаемого) продукта определяются по
методике выполнения измерений для каждого конкретного резервуара с учетом его
относительной погрешности градуировки и абсолютной погрешности измерений
плотности продукта.
Знак утверждения типа наносится
на этикетки БПП, БПР, БК и на титульные листы эксплуатационной документации.
Комплектность:
|
№ п/п
|
Наименование
|
Количество
|
Примечание
|
|
1
|
Система УИП-9602
|
---
|
комплектация системы по
заказу
|
|
1.1
|
Блок первичных
преобразователей БПП
|
---
|
количество по заказу
|
|
1.1.1
|
Датчик уровня
|
до 21 м
|
длина по заказу
|
|
1.1.2
|
Датчик плотности
|
до 8 шт.
|
количество по заказу
|
|
|
Датчик температуры:
ТС-4
ТС-4М
|
до 11 шт.
|
количество по заказу
|
|
1.2
|
Блок преобразователей БПР
|
---
|
количество по заказу
|
|
1.3
|
Блок коммутации БК
|
---
|
количество по заказу
|
|
1.4
|
Блок сопряжения БС
|
1 шт.
|
количество по заказу
|
|
1.5
|
Программное обеспечение на
твердом носителе
|
1 шт.
|
---
|
|
1.6
|
Паспорт ПС
|
1 шт.
|
---
|
|
1.7
|
Руководство по
эксплуатации РЭ
|
1 шт.
|
---
|
|
1.8
|
ПЭВМ
|
---
|
по заказу
|
|
1.9
|
Спецвычислитель MCU
|
---
|
по заказу
|
Примечание: Cистема
УИП-9602 может использоваться в комплектации по пп.1.1.1; 1.1.2; 1.1.3.а, и
1.1.3.б как самостоятельные измерительные каналы.
Поверка: производится
по методике "Системы измерений массы светлых нефтепродуктов и сжиженных газов
УИП-9602. Методика поверки АТУШ.400000.001 МП", утвержденной ГЦИ СИ ВНИИМС в
апреле 2003 года.
Основное поверочное оборудование:
- поверочная образцовая уровнемерная установка (ОУУ-9801)
92ЖГ-65-417 с абсолютной погрешностью воспроизведения уровня не
более ± 0,3 мм ;
- комплект ареометров по ГОСТ 18481-88 с ценой деления 0,5
кг/м3;
- термометр ТЛ-4 ТУ25-2021.003;
- комплект термометров ТР-1 по ГОСТ 13646 с ценой деления 0,01
°С;
- термостат с диапазоном установки температуры от минус 30 °С
до + 60 °С и точностью поддержания температуры 0,1 °С.
Межповерочный интервал - 1 год.
Нормативные и технические документы:
ГОСТ Р 8.595.2002 Масса нефти и нефтепродуктов. Общие требования к методикам
выполнения измерений
ТУ 4000-001-31318902-00 Система измерений массы светлых нефтепродуктов и
сжиженных газов УИП-9602 Технические условия
Заключение: Тип утвержден с
техническими и метрологическими характеристиками, приведенными в настоящем
описании типа, метрологически обеспечен при выпуске из производства и в
эксплуатации.
Сертификат соответствия № РОСС RU.ГБ05.В02318.
|
