Датчик контроля скорости утечек насосного оборудования ДС-СУ1-01

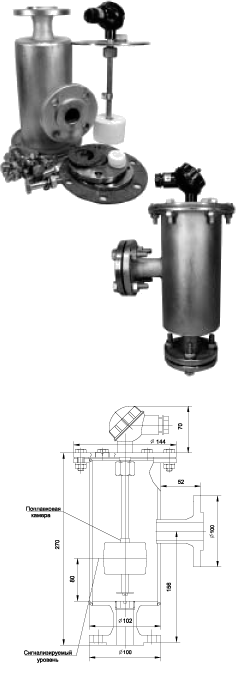

Предназначен для контроля предельной скорости утечек нефти через торцевые уплотнения в магистральных и подпорных насосных агрегатах. В комплекте с преобразователем ПВ-СУ1обеспечивается уровень взрывозащиты «0» («особо взрывобезопасное оборудование») и вид взрывозащиты «искробезопасная электри-ческая цепь» уровня «ia» по ГОСТ Р 51330.10-99 (МЭК 60070-11-98). Принцип действия датчика заключается в том, что при превышении скорости притока нефти из трубопровода утечек над скоростью стока ее через калиброванное отверстие сменной шайбы, уровень нефти в поплавковой камере повышается, поплавок перемещается вверх и магнит замыкает герконовые контакты.

Особенности

1. Датчик разработан как штатный для насосного оборудования нефтеперекачи- вающих станций.
2. Комплект поставки включает сменные шайбы, а также принадлежности, необходимые для монтажа датчика на объекте: ответные фланцы под сварку, прокладки и необходимый крепеж.
3. Датчик допускает очистку (промывку) камеры с помощью воды при температуре 100 °С.


Технические данные

1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с параметрами: 0,2А; 50В; 10 Вт.
2. Расстояние от дна поплавковой камеры до точки срабатывания: 80 ± 3 мм при подъеме уровня жидкости с плотностью 690 кг/м3.
3. Условия эксплуатации: температура от минус 40°С (специсполнение от минус 60°С) до 65°С (кратковременно при очистке до 100°С), давление – нормальное атмосферное.
4. Вес датчика в сборе с поплавковой камерой и ответными фланцами: не более 6 кг.
5. Внутренний диаметр ответного фланца: 33 мм.
6. Материал камеры: сталь с антикоррозийным покрытием Ц15Хр. Внутренняя поверхность дополнительно защищена эпоксидной эмалью.
7. Срок службы: 12 лет.
