Назначение
Предназначен для
контроля предельного уровня
заполнения резервуаров с

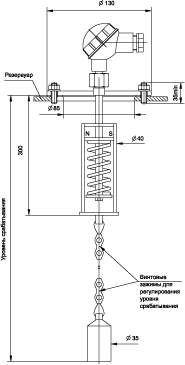

понтоном. Состоит из фланца Ж130
мм, клеммной коробки и
направляющей трубки с
встроенными герконами, на
которой расположена пружина с
магнитом. В исходном состоянии
пружина находится в сжатом
состоянии под действием груза,
закрепленного на тросе. При
достижении понтоном уровня, на
котором закреплен груз, пружина
разжимается, магнит перемещается
вверх и вызывает замыкание
герконовых контактов. При
наличии требований по
взрывобезопасности датчик
используется совместно с
преобразователем ПВ-СУ1 и имеет
маркировку взрывозащиты
0ExiaIIBT3.
Особенности
- Предельный
уровень
заполнения
резервуара может
оперативно
меняться на
объекте контроля
путем изменения
длины троса.
- Применение
тройного
резервирования
путем
параллельного
включения
датчиков
позволяет
обеспечить
требования
безопасности,
предъявляемые
норматив- ными
документами к
эксплуатации
резервуаров с
понтонами.
- Конструкция
датчика
обеспечивает
простой способ
сквозного
контроля
работоспособности
датчика, а также
очистки
подвижных
частей.
Технические данные
- Выходной сигнал
-
магнитоуправляемый
замыкающий
герконовый
контакт с
рабочими
параметрами:
0,2А; 50В; 10
Вт.
- Погрешность
установки
уровня: ± 5 мм.
- Условия
эксплуатации:
температура до
65°С
(кратковременно
при очистке до
100°С),
влажность до 100
%.
- Габариты
датчика: диаметр
50 х 300 мм.
- Варианты
крепления на
объекте
контроля: -
непосредственно
на резервуар на
4-е шпильки;
- через
проставку 100 мм
на ответный
фланец.
- Срок
службы: 12 лет.
Правила
устройства вертикальных
цилиндрических стальных
резервуаров для нефти и
нефтепродуктов (Утверждены
Гостехнадзором в сентябре
2000г.)
п. 8.3.1. Прибора контроля
уровня должны обеспечить
оперативный контроль (местный и
дистанционный) уровня
нефтепродукта.
Максимальный уровень продукта
должен контролироваться
сигнализаторами уровня,
предающими сигнал на отключение
насосного оборудования. В
резервуарах с плавающей крышей
или понтоном следует установить
на равных расстояниях не менее
трех сигнализа- торов уровня,
работающих параллельно.
