ВОД - волоконно-оптический датчик

Назначение

ВОД – оптическое устройство, предназначенное для передачи светового потока, собранного линзой, к блокам оптоэлектронного преобразования.

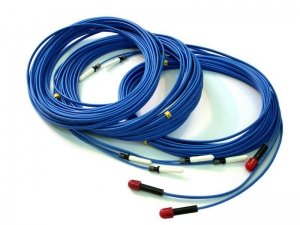

ВОД состоит из линзы, волоконно-оптического кабеля и оптических коннекторов.

Линза предназначена для ввода излучения в волоконно-оптический кабель и формированию спектра пропускания ВОД преимущественно в ближнем инфракрасном диапазоне.

Волоконно-оптический кабель состоит из двух жил, одна из которых предназначена для передачи тестирующего светового импульса от блоков оптоэлектронного преобразования к линзе, а вторая для передачи на вход блоков оптоэлектронного преобразования излучения, собранного линзой извне и для передачи отраженного от внутренней поверхности линзы тестирующего светового импульса.

Оптические коннекторы предназначены для подключения ВОД к блокам оптоэлектронного преобразования.
