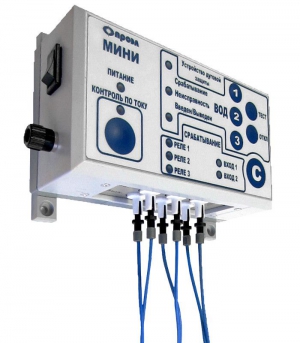

Устройство дуговой защиты ПРОЭЛ-мини
Область применения
Ячейки КРУ (КРУН) электрических подстанций 0,4-35 кВ.
Назначение
Устройство предназначено для защиты шкафов комплектных распредустройств
электрических подстанций 0,4-35кВ при возникновении в них коротких замыканий,
сопровождаемых открытой электрической дугой.
Устройство с помощью волоконно-оптического датчика (ВОД) радиального типа
фиксирует в инфракрасном диапазоне световую вспышку от электрической дуги и
формирует сигнал (или сигналы) отключения питающего напряжения от
распредустройства и сигналы запрета АПВ или АВР (в случае необходимости)
Областью применения устройства являются электрические подстанции
энергетических компаний, объектов энергоснабжения газовой и нефтяной
промышленности, промышленных предприятий, метрополитена, тяговых подстанций
электрифицированных железных дорог.
Устройство предназначено для непрерывной работы в неотапливаемых помещениях.
К устройству можно подключить до 3-х ВОД, например, ВОД из отсека
выключателя, ВОД из отсека сборных шин и ВОД из отсека ввода/вывода.
Особенности
- волоконно-оптические датчики;
- автоматическое тестирование исправности ВОД (проверка на
наличие обрыва);
- одно устройство защищает одну ячейку;
- максимальное число датчиков – 3 шт.;
- высокое быстродействие;
- высокая помехозащищенность;
- высокая селективность;
- программируемый алгоритм работы.
Технические характеристики
Время срабатывания
|
Время срабатывания без подтверждения током
КЗ, мс
|
9
|
Выходные дискретные сигналы управления
|
Тип выхода
|
«сухой» контакт реле
|
|
Коммутируемое напряжение постоянного и
переменного тока, не более, В
|
264
|
|
Коммутируемый постоянный ток
замыкания/размыкания при индуктивной нагрузке с
постоянной времени L/R=40 мс, не более, А
|
5/0,2
|
|
Коммутируемый переменный ток
замыкания/размыкания при индуктивной нагрузке с
постоянной времени L/R=40 мс, не более, А
|
5/5
|
|
Длительность сигнала отключения, не менее, мс
|
300
|
Выходные дискретные сигналы сигнализации
|
Тип выхода
|
«сухой» контакт реле
|
|
Количество сигналов
|
3
|
|
Коммутируемое напряжение постоянного или
переменного тока, не более, В
|
264
|
|
Коммутируемый постоянный ток, не более, А
|
0,2
|
|
Коммутируемый переменный ток, не более, А
|
1
|
Входные дискретные сигналы
|
Тип входа
|
оптронная развязка
|
|
Входной ток, не более, мА
|
10
|
|
Напряжение надежного срабатывания, В
|
120 … 264
|
Конструктивное исполнение
|
Степень защиты
|
IP 52
|
|
Масса, не более, кг
|
0,6
|
|
Габаритные размеры варианта крепления на
стену, не более, мм
|
156×108×65
|
|
Габаритные размеры варианта крепления на
DIN-рейку, не боле, мм
|
156×82×71
|
|
Габаритные размеры варианта крепления на
панель, не Более, мм
|
156×111×63
|
Электропитание
|
Напряжение питания оперативного тока
постоянное, В
|
90 … 370
|
|
Пульсации, не более, %
|
12
|
|
Напряжение питания оперативного тока
переменное, В
|
80 … 264
|
|
Мощность потребления, не более, Вт
|
10 Вт (постоянный ток)
10 ВА (переменный ток)
|
Климатические условия эксплуатации
|
Диапазон рабочих температур, °C
|
−40 … +65
|
|
Допустимая влажность при +30°C, %
|
98
|
|
Атмосферное давление, мм рт. ст.
|
450 … 800
|
|
