Тип: Преобразователи измерительные активной мощности
ТУ: –
Краткое тех. описание: Предназначены для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового интерфейса 0-20 или 4-20 мА, гальванически изолированного от измерительных цепей
Цена ПИМ-200-У-Б40: Уточняйте по телефону или через обратную связь.
Преобразователи измерительные активной мощности ПИМ-200-У-Б40
Измерительные преобразователи предназначены для преобразования
активной мощности, потребляемой нагрузкой в цепях переменного тока
частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового
интерфейса 0-20 или 4-20 мА, гальванически изолированного от
измерительных цепей. Преобразователи используются в составе
измерительных и управляющих систем.
Для повышения точности преобразования входное напряжение разделено
на три диапазона. Преобразователи выпускаются на заказ: от 20 до 200
кВт. Преобразователи ПИМ используют внешний источник питания.
Состоят из замкнутого магнитопровода с двумя зазорами, в которых
размещены датчики Холла, и печатной платы, на которой установлены
элементы электронной схемы обработки сигнала.
Внимание! При заказе указать:
-Максимальное значение мощности с учетом входного делителя
напряжения. Если в заказе не указана мощность, будет считаться
200кВт, если не указано напряжение - 380В. По согласованию с
производителем, верхнее значение диапазона входных напряжений
может быть уменьшено. Максимальное значение мощности обратно
пропорционально верхнему значению диапазона входных напряжений.
-Выходной сигнал преобразователя 0-20 или 4-20мА . Если не
указано - 4-20мА.
Пример заказа: ПИМ-200-У-Б40, 40мм, 40 кВт, 220 В, 4-20
мА Что будет поставлено:
ПИМ-200-У-Б40 (диаметр отверстия под токовую шину 40мм).
Пределы измерения мощности, диапазоны входного напряжения,
используемые контакты входного разъема:
Входные контакты
диапазон напряжения
мощность
1,6
0-380 В
60 кВт
2,5
0-250 В
40 кВт
3,4
0-127 В
20 кВт

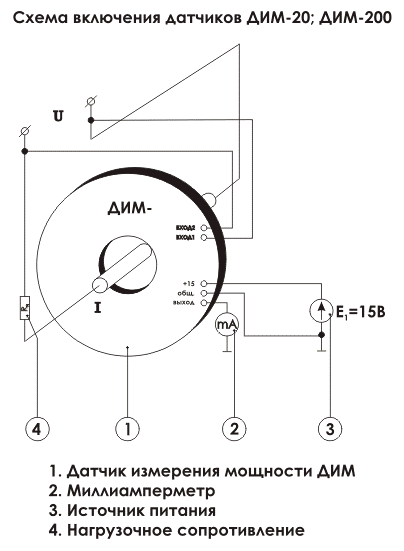

Выходной сигнал токового интерфейса - 4-20 мАКак
применить: Для шкалы 40 кВт - напряжение подается на
контакты 2 и 5 входного разъема.
Основные технические характеристики:
Характеристика
ПИМ-200-У-Б40
Диапазон измеряемых мощностей, кВт *
20...200 (указывается при заказе)
Выходной сигнал датчика, мА **
4/20
Диапазоны входных напряжений, В
0-380, 0-250, 0-127
Максимальный входной ток, не вызывающий
дополнительной погрешности измерения, А
500
Основная приведенная погрешность, не более, %
2
Напряжение питания, В
10-30
Габаритные размеры, мм
120х110х106
Диаметр отверстия под токовую шину, мм
40
Масса, г
700
По требованию заказчика возможно:
* - Максимальное значение измеряемой мощности для диапазона
входных напряжений 0-380В
** - возможно изготовление преобразователей с выходом 0/20мА
