RIO-RPM3 Модуль тахометров / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
RIO-RPM3

Тип:
Модуль тахометров

ТУ:


Краткое тех. описание:
Предназначен для реализации связи по каналу RS-485 c системами сбора информации и управления технологией, а также может использоваться в качестве удаленного устройства ввода-вывода

Цена RIO-RPM3:
Уточняйте по телефону или через обратную связь.

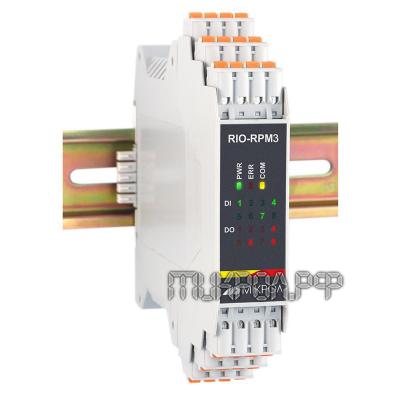

Модуль тахометров RIO-RPM3

Микропроцессорный модуль тахометров RIO-RPM3 с интеллектуальной системой вывода данных, работающий в тандеме с датчиками числа оборотов валов агрегатов различного назначения, используется для передачи этого числа в системы более высокого уровня.

Модуль предназначен для реализации связи по каналу RS-485 c системами сбора информации и управления технологией, а также может использоваться в качестве удаленного устройства ввода-вывода.

Функциональные возможности

Схемные и алгоритмические решения, принятые в модуле RIO-RPM3 позволяют реализовать:

  • измерение числа оборотов вращающихся валов агрегатов;
  • выработку дискретных сигналов (D-сигналов) при равенстве измеряемого параметра минимальному и максимальному значению уставки;
  • подключение входных D-сигналов контактного, транзисторного и логического типа;
  • выдачу дискретных сигналов релейного или транзисторного типов;
  • выдачу информации о состоянии сигналов входа и выхода по запросу верхнего уровня;

Отличительным признаком изделия является возможность его замены с сохранением работоспособности системы питания и интерфейсной связи.

Работа модуля предусмотрена в вариантах рабочего или безопасного режима. В первом варианте модуль работает по введенным при конфигурировании данным, во втором – совместно с включенной опцией слежения за сетью.

В сети модуль функционирует в режиме конфигурирования или в режиме работы с пользовательскими настройками. Конфигурируется модуль через интерфейс с помощью программы МИК-Конфигуратор.

Условия эксплуатации

Изготовитель рекомендует эксплуатировать RIO-RPM3 во взрыво- и пожаробезопасных помещениях, не содержащих в воздухе токопроводящих и агрессивных включений. Диапазон допустимых температур – минус 40 … 70 °С, влажность – 30 … 80% при температуре 35 °C, амплитуда вибрации (f = 60 Гц) не должна превышать 0,1 мм. Исполнение изделия IP20.

Технические характеристики

Параметр

Значение

Дискретные входы

Количество входов

8

Сигнал логического "0" – состояние ОТКЛЮЧЕНО

Сигнал логической "1" – состояние ВКЛЮЧЕНО

0-7 В, отрицательной полярности

18-30 В, отрицательной полярности

Входной ток (потребление по входу)

≤ 10 мА

Количество тахометров

3

Максимальная частота следования импульсов

1 Гц

Гальваническая развязка дискретных входов

Входы гальванически изолированы от выходов и остальных цепей

Дискретные выходы

Количество выходов

8

Типы выходов:



транзистор:



максимальное напряжение и ток коммутации

до 40 В, 100 мА постоянного тока

реле:



максимальное напряжение коммутации переменного (действующее значение) или постоянного тока

до 220 В (переменный ток),

от 5 В до 30 В (постоянный ток)

максимальное значение переменного или постоянного тока нагрузки каждого выхода

до 5 А

сигнал логического "0"

разомкнутое состояние контактов реле (транзисторного ключа)

сигнал логической "1"

замкнутое состояние контактов реле (транзисторного ключа)

Гальваническая развязка дискретных выходов

2 группы по 3 канала, а также выходы DO7 и DO8 изолированы от входов, питания и интерфейса, напряжение гальванической развязки не менее 500 В

Последовательный интерфейс RS-485

Количество приборов на одном сегменте

до 32

Максимальная длина линии в пределах одного сегмента сети

до 1200 метров

Диапазон сетевых адресов

до 255

Вид кабеля

Витая пара, экранированная витая пара

Протокол связи

Modbus режим RTU (Remote Terminal Unit)

Гальваническая развязка

интерфейс гальванически изолирован от входов и остальных цепей

Электрические данные

Постоянного тока

от 12 до 36 В

Ток потребления по питанию 24 В, не более

130 мА

Количество источников питания пассивных датчиков

1

Напряжение источника питания

24 В

Ток нагрузки одного источника питания

40 мА

Корпус

Размер модуля

117 x 23 x 129 мм

Монтажная глубина

130 мм

Крепление модуля

рельс DIN36x7,5 EN50022

Положение при монтаже

любое

Степень защиты

IP20

Вес

180 г

Комплект поставки

В поставку изделия включены модуль измерения количества оборотов валов механизмов RIO-RPM3, шинный (1 шт.) и сигнальный (6 шт.) разъемы, паспорт и инструкция по эксплуатации.

Разъемы для подключения питания и интерфейса являются аксессуарами и поставляются по отдельному заказу.

Обозначение для заказа

Условное обозначение модуля в форме заказа имеет вид RIO-RPM3-X, где X обозначает тип выходных дискретных сигналов модуля и принимает значения:

  • Т - для транзисторных;
  • Р – для релейных сигналов.
