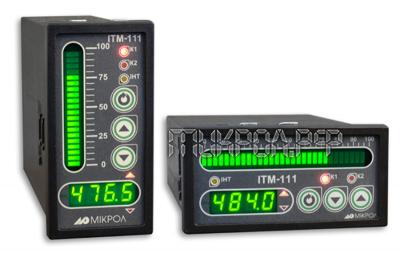

Одноканальный микропроцессорный индикатор ИТМ-101
Индикаторы ИТМ-101 представляют собой новый класс современных универсальных
одноканальных цифровых индикаторов с укороченным размером корпуса.
Индикатор ИТМ-101 позволяет обеспечить высокую точность измерения
технологического параметра. Отличительной особенностью индикатора ИТМ-101
является наличие трехуровневой гальванической изоляции между входами, выходами и
цепью питания.
Индикатор предназначен как для автономного, так и для комплексного использования
в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях
промышленности и народном хозяйстве.
Индикатор ИТМ-101 предназначен
- - для измерения одного контролируемого входного физического параметра
(температура, давление, расход, уровень и т. п.), обработки и отображения
его текущего значения на встроенном четырехразрядном цифровом дисплее,
- - в зависимости от заказа индикатор формирует выходной дискретный или
аналоговый сигнал управления внешним исполнительным механизмом, обеспечивая
соответственно дискретное управление или функцию ретрансмиссии в
соответствии с заданной пользователем логикой работы,
- - индикатор формирует сигналы технологической сигнализации. На передней
панели имеются индикаторы для сигнализации технологически опасных зон,
сигналы превышения (занижения) регулируемого или измеряемого параметра,
- - индикатор ИТМ-101 может использоваться в системах сигнализаций,
блокировок и защит технологического оборудования.
Примеры применения индикаторов
- - Измеритель-индикатор одного параметра с сигнализацией минимума и
максимума
- - Устройство сигнализации, двухпозиционного управления
- - Системы цифровой индикации технологических параметров
Функциональные возможности
Внутренняя программная память индикатора ИТМ-101 содержит большое количество
стандартных функций необходимых для управления технологическими процессами и
решения большинства инженерных прикладных задач, например, таких как:
- сравнение результата преобразования с уставками минимум и максимум, и
сигнализацию отклонений,
- программная калибровка канала по внешнему образцовому источнику
аналогового сигнала,
- цифровая фильтрация (для ослабления влияния промышленных помех),
- кусочно-линейная интерполяция входного сигнала по 20-ти точкам,
- масштабирование шкалы измеряемого параметра,
- конфигурирование логики работы выходного дискретного устройства,
- ретрансмиссия входного аналогового параметра на аналоговый выход
устройства (в случае заказа опции аналогового выхода АО) и многое др.
Индикатор ИТМ-100 конфигурируется при помощи передней панели прибора или через
интерфейс RS-485 (протокол ModBus).
Параметры конфигурации индикатора ИТМ-100 сохраняются в энергонезависимой
памяти.

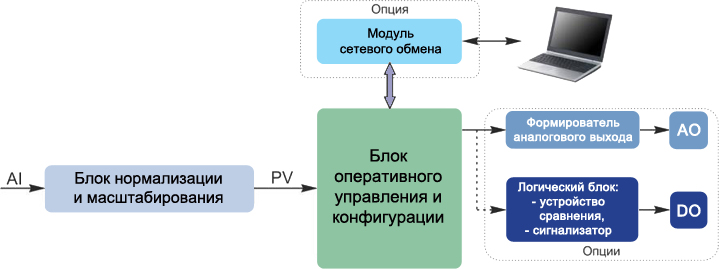

Схема работы прибора

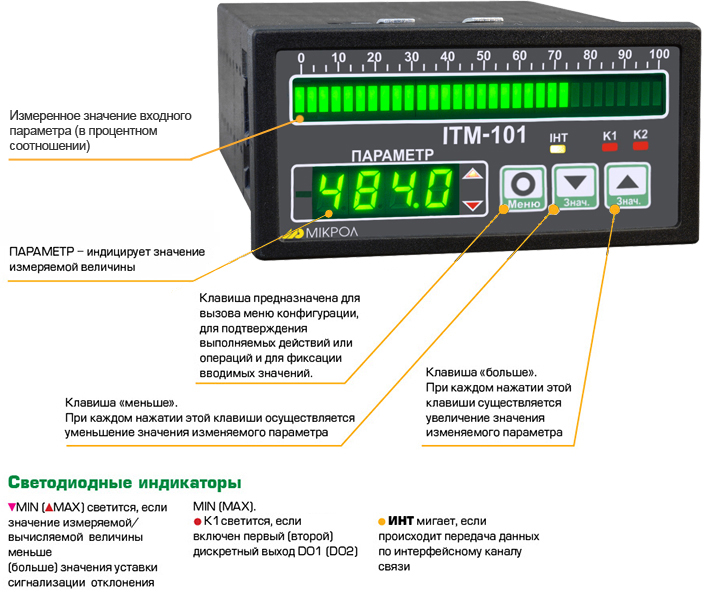

Панель правления

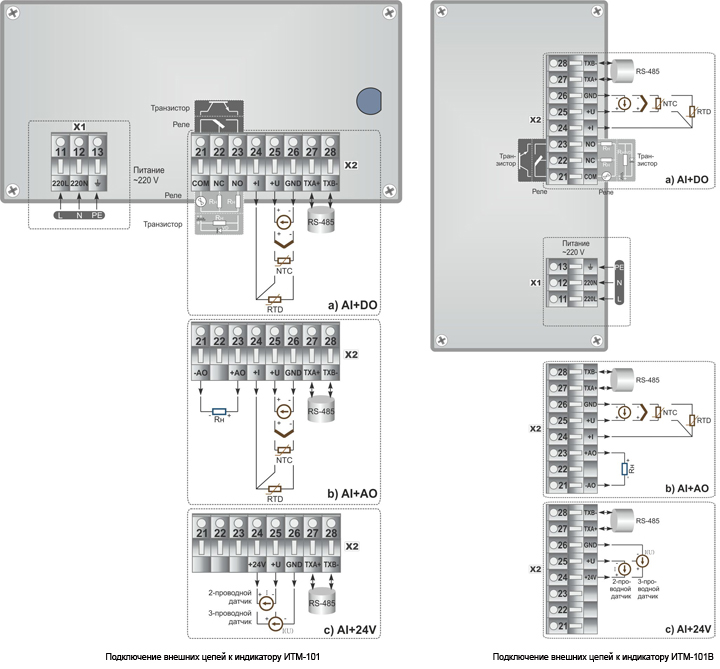

Подключение ИТМ-100
Технические характеристики
|
Техническая характеристика |
Значение |
|
Аналоговый входной сигнал |
|
Количество аналоговых входов |
1 |
|
Диапазон изменения входного сигнала: |
|
|
- унифицированные |
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
|
- напряжения |
0-50мВ, 0-200 мВ, 0-1 В |
|
- от термопреобразователей сопротивления |
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23, pt500, pt1000 |
|
- от термопреобразователи сопротивлений NTC |
1 кОм, от минус 50 °С до плюс 150°С
3 кОм, от минус 40 °С до плюс 150°С
5 кОм, от минус 30 °С до плюс 150°С
10 кОм, от минус 20 °С до плюс 150°С |
|
- от термопар |
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР-1 (A-1), ТЖК(J), ТХКн(E) |
|
Период измерения, не более |
0,1 сек |
|
Основная приведенная погрешность преобразования |
± 0,2% (± 2,0% для NTC) |
|
Аналоговый выходной сигнал |
|
Количество аналоговых выходов |
1 (при условии заказа) |
|
Тип выходного аналогового сигнала |
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу -
0-10В (Rн>=2кОм) |
|
Цифровая индикация |
|
Точность индикации |
±0,01% |
|
Количество разрядов цифрового индикатора |
4 |
|
Высота цифр светодиодных индикаторов |
20 мм |
|
Дискретные выходные сигналы |
|
Количество дискретных выходов |
1 (при условии заказа) |
|
Типы выходов: |
|
|
- транзистор ОК |
до 40В, 100мА |
|
- механическое реле (переключаемый контакт) |
до 220В, 8А переменного тока при резистивной нагрузке |
|
|
до 220В, 3А переменного тока при индуктивной нагрузке (cosφ=0,4) |
|
|
от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке |
|
Последовательный интерфейс RS-485 |
|
Тип канала |
Асинхронный полудуплексный (прием и передача идут по одной паре
проводов с разделением по времени) |
|
Количество приемопередатчиков |
32 приемопередатчика на одном сегменте |
|
Максимальная длина линии в пределах одного сегмента сети |
1200 метров |
|
Количество активных передатчиков |
1 (только один передатчик активный) |
|
Максимальное количество узлов в сети |
250 с учетом магистральных усилителей |
|
Вид кабеля |
витая пара, экранированная витая пара |
|
Гальваническая развязка |
интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В) |
|
Протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
|
Электрические данные |
|
Напряжение питания: |
|
|
• переменного тока |
100 .. 242 В, 50 Гц |
|
Потребляемая мощность от сети переменного тока, не более: |
4 ВА |
|
Корпус. Условия эксплуатации |
|
Тип корпуса |
щитовой, IP30 |
|
Габаритные размеры (ВхШхГ) |
48х96х106 мм |
|
Масса блока, не более |
0,25 кг |
|
Температура окружающей среды |
от -40°С до +70°С |
|
Атмосферное давление |
от 84 до 106,7 кПа |
|
Вибрация с частотой / амплитудой |
до 60Гц / до 0,1мм |
|
