Описание
Технические данные

Наименование:
РКП-1

Тип:
Реле контроля пламени

ТУ:
–

Краткое тех. описание:
Предназначено для автоматического контроля пламени в топочных камерах стационарных котлов и печей

Цена РКП-1:
Уточняйте по телефону или через обратную связь.

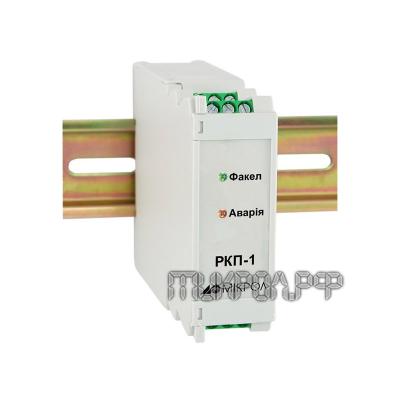

Реле контроля пламени РКП-1

Реле контроля пламени РКП-1 предназначено для автоматического контроля пламени в топочных камерах стационарных котлов и печей.

Технические характеристики РКП-1
Параметр	Норма
Количество контуров контроля пламени	1 шт.
Входной сигнал от датчика пламени, не менее	4 мкА
Максимальная температура для датчика пламени ДП-1	950°C
Длина линии связи между датчиком и реле, не более	50 м
Количество выходных реле	1 шт.
Максимальное напряжение коммутации переменного (действующее значение) тока	250 В
Максимальный коммутируемый ток выхода	8 А
Напряжение питания	198 - 242 В
Потребляемая мощность, не более	12 В•А
Среднее время наработки на отказ	100 000 ч
Степень защиты корпуса	IP30
Габаритные размеры	76 x 26 x 115 мм
Вес, не более	150 г

Условия эксплуатации

Реле РКП-1 может эксплуатироваться только в закрытых взрывобезопасных помещениях. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
Средний срок эксплуатации не менее 10 лет. Критерий допустимой границы эксплуатации - экономическая нецелесообразность дальнейшей эксплуатации.
По стойкости к климатическому воздействию реле отвечает исполнению группы 4 согласно ГОСТ 12997, но для работы при температуре от -40°C до +70°C.
По стойкости к механическому воздействию РКП-1 отвечает исполнению 5 согласно ГОСТ 12997.

Устройство и принцип действия

Реле состоит из литого ударостойкого пластмассового корпуса, на задней стенке которого установлен захват для монтажа на 35мм DIN-рельс.
Принцип действия РКП-1 основан на проводимости ионизированной посредством пламени среды.
Реле преобразовывает сигнал от датчика пламени в дискретный сигнал.
При наличии пламени на передней панели реле включается светодиод "Факел".
Реле осуществляет самоблокировку с внутренней индикацией аварийного сигнала при пропадании пламени.
РКП-1 осуществляет аварийное включение сигнализации не более чем через 1 секунду при пропадании входного сигнала путем включения светодиода "Авария" на передней панели.
Входным сигналом реле является токовый сигнал не менее 4 мкА.
Выходной сигнал обеспечивает коммутацию цепей переменного тока напряжением до 250 В при токе до 8 А.

Комплект поставки

Реле контроля пламени - 1 шт.
Паспорт - 1 экз.
Руководство по эксплуатации - 1 экз. (на любое количество реле при поставке в один адрес).
