БУС-21 Блок управления симистором / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БУС-21

Тип:
Блок управления симистором

ТУ:


Краткое тех. описание:
Предназначен для управления мощностью в активной нагрузке при помощи внутреннего симистора

Цена БУС-21:
Уточняйте по телефону или через обратную связь.

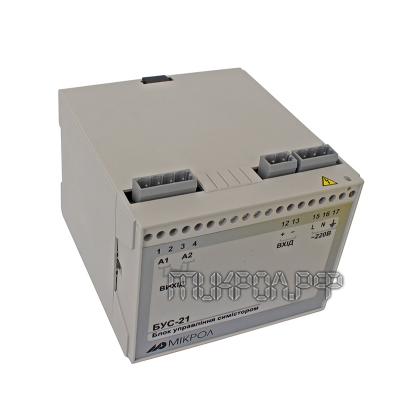

Блок управления симистором БУС-21

Блок управления симистором БУС-21 предназначен для управления мощностью в активной нагрузке при помощи внутреннего симистора. Блок может применяться для автоматического поддержания температуры в технологических процессах или в качестве задатчика мощности электрического нагревателя.

Область применения

Блок БУС-21 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Технические характеристики БУС-21

Название параметра

Значение

Количество каналов

1 шт.

Тип входного аналогового сигнала

унифицированные (ГОСТ 26.011-80):

0-5 мА (Rвх = 200 Ом)

0-20 мА (Rвх = 50 Ом)

4-20 мА (Rвх = 50 Ом)

0-10 В (Rвх = 20 кОм)

Тип выхода

внутренний оптосимистор без встроенного детектора нулевого напряжения фазы

Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока

не более 600 В переменного тока

Максимальный ток нагрузки выхода

не более 40 А

Нелинейность преобразования

не более 10%

Метод управления симистором

фазовый

Время нарастания выходного сигнала при включении питания

не более 4 с (вкл. узел задержки)

Напряжение питания

220 В

Потребляемая мощность

6 В·А

Гальваническая изоляция

трехуровневая

(вход, выход, питание)

Габаритные размеры (В х Ш х Г)

96 х 100 х 110 мм

Масса

не более 0,55 кг

  • Среднее время работы на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации, не менее чем 100 000 часов.
  • Среднее время восстановления работоспособности БУС-21 не более 2 часов.
  • Средний срок эксплуатации не менее 10 лет. Критерий допустимой границы эксплуатации – экономическая нецелесообразность дальнейшей эксплуатации.
  • По стойкости к климатическому воздействию БУС-21 отвечает исполнению группы В4 согласно ГОСТ 12997, но для работы при температуре от минус 40 °С до 70 °С.
  • По стойкости к воздействию синусоидальных вибраций высокой частоты БУС-21 отвечает исполнению L1 согласно ГОСТ 12997.
  • По защищенности от твердых посторонних тел (пыли) и воды БУС-21 отвечает исполнению IP 30 согласно ГОСТ 14254-96.
Устройство блока

Блок управления БУС-21 состоит из литого ударопрочного пластмассового корпуса.

На задней стенке блока установленные захваты для монтажа на DIN рельс.

На передней стенке установлены индикатор наличия напряжения в сети и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке установлены разъем-клеммы для подключения внешних цепей

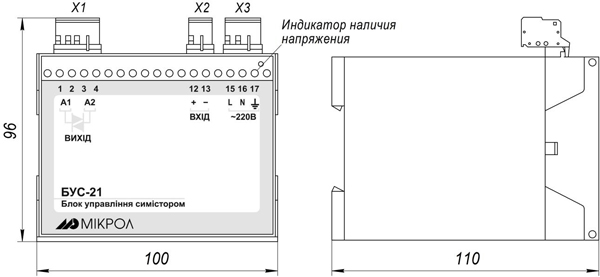

Габаритные размеры блока управления симистором БУС-21

Рис. 1 - внешний вид и габаритные размеры БУС-21

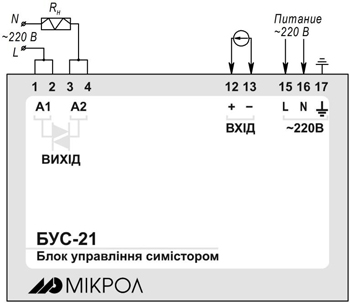

Схема внешних соединений блока управления БУС-21

Рис. 2 - схема внешних соединений блока

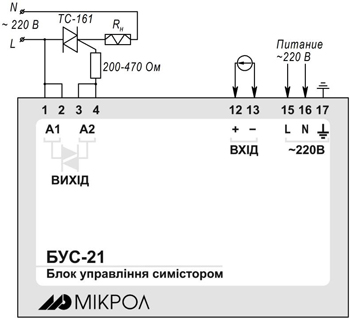

Схема внешних соединений блока БУС-21 для управления внешним симистором

Рис. 3 - схема внешних соединений БУС-21 для управления внешним симистором (тиристором)

Комплект поставки

Обозначение

Наименование

Количество

ПРМК.423129.003

Блок управления симистором серии БУС-21

1

ПРМК.423129.003 ПС

Паспорт

1

ПРМК.423129.003 РЭ

Руководство по эксплуатации

1*

232-102

Розетка угловая

1

232-103

Розетка угловая

1

232-104

Розетка угловая

1

231-131

Рычаг монтажный

1

* - 1 экземпляр на любое количество блоков при поставке в один адрес

Обозначение при заказе

Блок обозначается следующим образом: БУС-21-А, где:

А – код аналогового входа:

  • от 0 до 5 мА;
  • от 0 до 20 мА;
  • от 4 до 20 мА;
  • от 0 до 10 В.

При заказе блока необходимо указывать его полное название, в котором присутствует тип входа.
