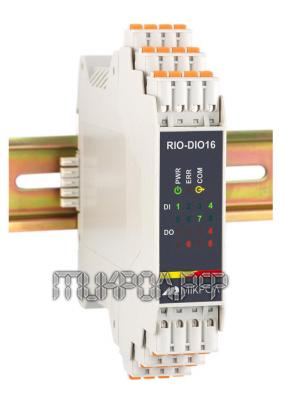

Модуль дискретного ввода и вывода RIO-DIO16
Предназначен RIO-DIO16 для приема цифровой формы сигналов дискретных датчиков и
создания дискретных сигналов по командам ПК либо контроллера. Модуль делан как
независимое изделие, в котором обмен информации происходит по интерфейсу RS-485,
протокол ModBus RTU и используется для построения систем контроля и управления
технологическими объектами. Применяется «умная» система вывода и ввода, в
котором модули имеют встроенный микропроцессор, выполняющий определенные задачи
по обработке сигналов.
Основные функции:
- обработка сигналов (фильтрация, счетчики количества импульсов);
- создание дискретных сигналов выхода;
- замена модуля без прерывания интерфейсной сети и нарушения целостности
источника питания;
- установка выходов при включении питания в безопасное состояние;
- установка выходов при аварийных ситуациях.
Режимы модуля дискретного ввода RIO-DIO16 в сети
Модуль дискретного ввода и вывода восьми каналов функционирует в режиме работы с
пользовательскими сетевыми настройками и конфигурации сетевых параметров.
Режимы работы модуля
Модуль дискретного ввода и вывода может работать как в рабочем, так и в
безопасном режимах.
Технические характеристики модуля RIO-DIO16
|
Название параметра и размер |
Единица измерения |
Значение |
|
Количество аналоговых входов |
шт. |
8 |
|
Сигнал логического "0"
Сигнал логической "1" |
В
|
0-7
18-30 |
|
Входной ток |
мА |
≤ 10 |
|
Количество счетчиков |
шт. |
8 |
|
Разрядность счетчиков |
|
32 (4294967295) |
|
Кол-во устройств в 1 сигменте |
шт. |
до 32 |
|
Максимальная длина линии |
м |
до 1200 |
|
Сетевые адреса |
|
диапазон до 255 |
|
Электрические данные |
|
Постоянный ток |
В |
от 12 до 36 |
|
Ток потребления по питанию 24 В |
мА |
130 |
|
Корпус |
|
Размер корпуса |
мм |
117х23х129 |
|
Максимальная монтажная глубина, max |
мм |
130 |
|
Степень защиты |
IP |
20 |
|
Масса |
кг |
не более 0,18 |
|
Условия эксплуатации |
|
Температура окружающей среды |
°С |
от -40 до +70 |
|
Атмосферное давление |
кПа |
от 84 до 106,7 |
|
Вибрация |
Гц
мм |
с частотой до 60
с амплитудой до 0,1 |
|
Помещение |
|
закрытое взрыво- и пожаробезопасное |
|
