RIO-AO6


Сделать заказ >>>

 Поиск в каталоге:

RIO-AO6 Модуль аналогового вывода / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
RIO-AO6

Тип:
Модуль аналогового вывода

ТУ:


Краткое тех. описание:
Применяется для создания унифицированных сигналов по командам ПК или контроллера

Цена RIO-AO6:
Уточняйте по телефону или через обратную связь.

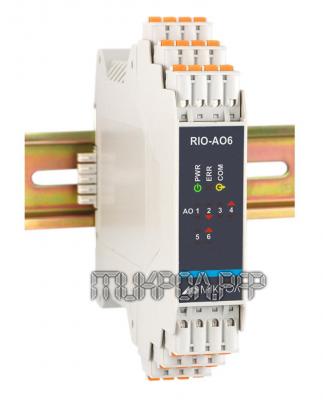

Модуль аналогового вывода RIO-AO6

RIO-AO6 применяется для создания унифицированных сигналов по командам ПК или контроллера. Модуль сделан как автономное изделие, обмен данными производится по интерфейсу RS-485, протокол ModBus RTU и используется для распределенных систем управления объектами. В устройстве применяется «умная» система вывода, в которой каждый отдельный модуль со встроенным микропроцессором, выполняет заданные функции и задачи по обработке сигналов.

Основные функции:
  • тип выходных аналоговых сигналов;
  • создание выходных унифицированных сигналов;
  • получение значений выходных сигналов;
  • установка выходов в указанное состояние при включении питания;
  • использование модуля как удаленное устройство аналогового вывода при работе в различных сетях;
  • замена модуля без сбоя интерфейсной сети и нарушения целостности системы питания.
Режимы модуля аналогового вывода в сети

Модуль аналогового вывода шести канальный работает в режимах конфигурации сетевых параметров и работы с пользовательскими сетевыми настройками.

Режимы работы модуля аналогового вывода

Модуль аналогового вывода RIO-AO6 работает в безопасном и рабочем режимах.

Технические характеристики модуля RIO-AO6
Название параметра и размер Единица измерения Значение
Количество аналоговых входов шт. 6

Типы сигналов:

- унифицированные сигналы

мА







4-20 (Rн.≤500 Ом)



Допускаемая погрешность измерения % ≤ 0,2
Допускаемая погрешность измерения температуры холодного спая  % < 0,2 / 10 °С
Разрешающая способность ЦАП % ≤ 0,0015 (16 разрядов)
Кол-во устройств в 1 сигменте шт. до 32
Максимальная длина линии м до 1200
Сетевые адреса   диапазон до 255
Электрические данные
Постоянный ток В от 12 до 36
Ток потребления по питанию 24 В мА 260
Корпус
Размер корпуса мм 117х23х129
Максимальная монтажная глубина мм 130
Степень защиты IP 20
Масса кг не более    0,18
Условия эксплуатации
Температура окружающей среды °С от -40 до +70
Атмосферное давление кПа от 84 до 106,7
Вибрация

Гц

мм

с частотой до 60

с амплитудой до 0,1

Помещение   закрытое взрыво- и пожаробезопасное
