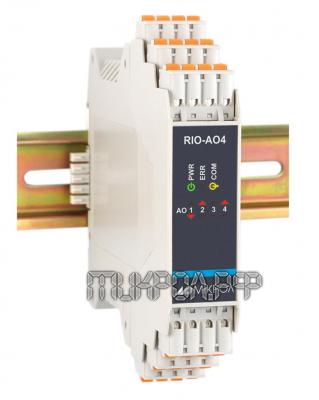

Модуль аналогового вывода RIO-AO4
RIO-AO4 предназначен для формирования аналоговых сигналов по командам ПК или
контроллера. Сделан как независимое изделие, обмен информации передается по
интерфейсу RS-485, протокол ModBus RTU. В конструкции используется «умная»
система вывода, в каждом модуле RIO-AO4 встроен микропроцессор, который
выполняет заданные функции и решает определенные задачи по обработке сигналов и
применяется для построения систем управления объектами.
Основные функции:
- создание выходных сигналов;
- выдача статистики по запросу значений выходных сигналов;
- обработка сигналов; - установка выходов в указанное безопасное
состояние;
- при необходимости замена модуля без сбоя сети интерфейса и нарушения
системы питания;
- использование модуля как удаленное устройства аналогового вывода при
сборе информации.
Режимы модуля аналогового вывода в сети
Модуль аналогового вывода 4-х канальный функционирует в режимах работы с
пользовательскими сетевыми настройками и конфигурации сетевых параметров.
Режимы работы модуля
Модуль аналогового вывода RIO-AO4 работает в нескольких режимах: рабочем и
безопасном.
Технические характеристики модуля RIO-AO4
|
Название параметра и размер |
Единица измерения |
Значение |
|
Количество аналоговых выходов |
шт. |
4 |
|
Типы сигналов:
- унифицированные сигналы
- напряжение |
мА
В
|
0-5 мА
(Rн.≤2000 Ом), 0-20 мА (Rн.≤500 Ом), 4-20 мА (Rн.≤500 Ом)
0-10 |
|
Допускаемая погрешность измерения |
% |
≤ 0,2 |
|
Допускаемая погрешность измерения температуры холодного спая |
% |
< 0,2 % / 10 °С |
|
Кол-во устройств в 1 сигменте |
шт. |
до 32 |
|
Максимальная длина линии |
м |
до 1200 |
|
Сетевые адреса |
|
диапазон до 255 |
|
Электрические данные |
|
Постоянный ток |
В |
от 12 до 36 |
|
Ток потребления по питанию 24 В |
мА |
не более 70 |
|
Корпус |
|
Размер корпуса |
мм |
117х23х129 |
|
Максимальная монтажная глубина |
мм |
130 |
|
Степень защиты |
IP |
20 |
|
Масса |
кг |
не более 0,18 |
|
Условия эксплуатации |
|
Температура окружающей среды |
°С |
от -40 до +70 |
|
Атмосферное давление |
кПа |
от 84 до 106,7 |
|
Вибрация |
Гц
мм |
с частотой до 60
с амплитудой до 0,1 |
|
Помещение |
|
закрытое взрыво- и пожаробезопасное |
|
