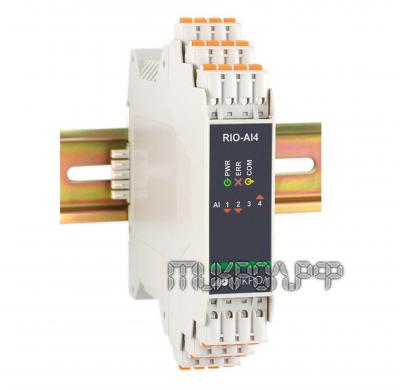

Модуль аналогового ввода RIO-AI4
RIO-AI4 предназначен для преобразования и приема в цифровую форму пассивных и
активных сигналов. Данный модуль сделан как автономное изделие, информационный
обмен осуществляется по RS-485, протокол - Modbus RTU. Используется «умная»
система ввода, в каждом модуле которого встроен микропроцессор, выполняющий
определенные функции по обработке унифицированных сигналов от ПК или блока
центрального процессора контроллера
Основные функции:
- обработка унифицированных сигналов (масштабирование, нормирование и
фильтрация);
- замена модуля без нарушения работы системы питания и сети;
- выдача результатов диагностической информации и обработки о состоянии
модуля.
Режимы модуля аналогового ввода
Данный модуль имеет два режима:
- конфигурации сетевых параметров;
- работы с пользовательскими сетевыми настройками.
Режим работы модуля
Модуль аналогового ввода RIO-AI4 может работать в нескольких режимах: в
безопасном и рабочем.
Технические характеристики модуля аналогового ввода RIO-A14
|
Название параметра и размер |
Единица измерения |
Значение |
|
Количество аналоговых входов |
шт. |
4 |
|
Типы сигналов:
- унифицированные сигналы
- напряжение |
мА
В |
0-5 (Rвх= 400Ом)
0-20 (Rвх=100 Ом)
4-20 (Rвх=100 Ом)
0-10 (Rвх=25 кОм) |
|
Допускаемая погрешность измерения |
% |
≤ 0,2 |
|
Дополнительная погрешность измерения, вызванная изменением
температуры окружающей среды |
% |
< 0,2 / 10°С |
|
Период измерения, не более |
сек |
0,1 |
|
Кол-во устройств в 1 сигменте |
шт. |
до 32 |
|
Максимальная длина линии |
м |
до 1200 |
|
Сетевые адреса |
|
диапазон до 255 |
|
Электрические данные |
|
Постоянный ток |
В |
от 12 до 36 |
|
Ток потребления по питанию 24 В |
мА |
не более 150 |
|
Количество источников питания пассивных датчиков |
шт. |
4 |
|
Напряжение источника питания |
В |
21 ± 1 |
|
Ток нагрузки |
мА |
25 |
|
Корпус |
|
Размер корпуса |
мм |
117х23х129 |
|
Максимальная монтажная глубина |
мм |
130 |
|
Степень защиты |
IP |
20 |
|
Масса |
кг |
не более 0,18 |
|
Условия эксплуатации |
|
Температура окружающей среды |
°С |
от -40 до +70 |
|
Атмосферное давление |
кПа |
от 84 до 106,7 |
|
Вибрация |
Гц
мм |
с частотой до 60
с амплитудой до 0,1 |
|
Помещение |
|
закрытое взрыво- и пожаробезопасное |
|
