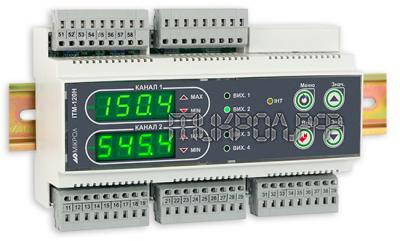

Двухканальный универсальный микропроцессорный индикатор на DIN-рейку ИТМ-120НУ
Описание:
Универсальный двухканальный микропроцессорный индикатор ИТМ-120НУ содержат два
независимых канала измерения что позволяет ему обеспечивать одновременную работу
двух технологических параметра. С высокой точность работы индикатор ИТМ-120НУ
позволит с легкость отслеживать значении двух показателей это обусловлено
наличием трехуровневой гальванической изоляции между входами, выходами и цепью
питания. ИТМ-120НУ предназначен как для автономного, так и для комплексного
использования в АСУТП в энергетике, металлургии, химической, пищевой и других
отраслях промышленности и народного хозяйства.
Предназначение:
- Применяется для измерения и контроля двух входных физических параметров
таких как температурные показатели, показатели давления, расхода и разных
показателей уровня,
- Позволяет обрабатывать, преобразовывать и отображать их текущие значений
на встроенном четырехразрядном цифровом индикаторе,
- Данный индикатор может формировать выходные дискретные сигналы и
управлять ими на внешних исполнительных механизмов, обеспечивать управление
в соответствии с заданной пользователем логику работы,
- Позволяет получать от внешних устройств технологические параметры и
отображать их значения на цифровом индикаторе,
- Позволяет формировать сигналы для оповещения опасных зон и
сигнализировать о превышении или понижении измеряемых параметров,
- ИТМ-120НУ используется в системах сигнализаций для блокировки и защит
технологического оборудования.
Функциональные возможности:
Функциональные возможности индикатора ИТМ-120НУ имеет широкое применение в
разных сферах деятельности и содержит большое количество внутренних функций
необходимых для управления технологическими процессами с помощью которых можно
решать большинство инженерных задач, например, таких как:
- Возможность сравнивать результат преобразования
- Установка значений минимум и максимум и сигнализацию отклонений,
- Программированная калибровка каналов по внешнему образцовому источнику
аналогового сигнала,
- Возможность применить цифрованную фильтрация данных для ослабления
влияния помех,
- Встроенные математические функции такие как извлечение квадратного корня
и др.
- Функции кусочно-линейная интерполяция входного сигнала по 16-ти точкам,
- Возможность применить масштабирование шкал измеряемых параметров,
- Различные конфигурации логики работы выходных дискретных устройств,
- Функции ретрансмиссия входных аналоговых параметров на аналоговый выход
устройства,
- Интегрирование аналогового сигнала и многое др.
Конфигурирование индикатора ИТМ-120НУ выполняется с помощью подключения сетевого
кабеля к передней части панели прибора где размещен гальванически разделенный
интерфейс RS-485 (по протоколу ModBus), что также позволяет использовать прибор
в качестве удаленного индикатора при работе в современных сетях управления и
сбора информации. Настройки конфигурации индикатора ИТМ-120НУ сохраняются в
энергонезависимой памяти прибора.
Технические характеристики
|
Название |
Значение |
|
Количество аналоговых входов |
2 |
|
Тип входного аналогового сигнала |
Унифицированные (ГОСТ 26.011-80) Постоянный
ток:
от 0 мА до 5 мА, Rвх=400 Ом от 0 мА до 20
мА, Rвх=100 Ом от 4 мА до 20 мА, Rвх=100 Ом Напряжение постоянного
тока: от 0 В до 10 В, Rвх=25 кОм
от 0 мВ до 75 мВ, Rвх≥25 кОм от 0 мВ до 200
мВ, Rвх≥25 кОм от 0 В до 2 В, Rвх≥25 кОм
Термо преобразователи сопротивлений (ДСТУ
2858-94): ТСМ 50М, W100=1,428, от минус 50 °С до плюс 200 °С ТСМ
100М, W100=1,428, от минус 50 °С до плюс 200 °С ТСМ гр.23, от минус
50 °С до плюс 180 °С
ТСП 50П, W100=1,391, от минус 50 °С до плюс
650 °С ТСП 100П, W100=1,391, от минус 50 °С до плюс 650 °С ТСП
гр.21, от минус 50 °С до плюс 650 °С
Термопары по ДСТУ 2837-94 (ГОСТ3044-94, DIN
IEC 584-1):
ТХА (K), от 0 °С до плюс 1300 °С ТХК (L), от
0 °С до плюс 800 °C |
|
Разрешающая способность АЦП |
16 разрядов |
|
Допустимы придел погрешности измерения
входных параметров |
≤ 0,2 % |
|
Допустимая погрешность при воздействии
температурных показателях |
<0,2 % / 10 °С |
|
Рабочий период измерения |
Не более 0,1 сек |
|
Гальваническая развязка аналогового входа |
Входы гальванически изолированы от других
входов и остальных цепей, напряжение гальванической развязки не
менее 500 В |
|
Размеры корпуса (ВхШхГ): |
настенное крепление или на DIN-рейку 110 х
60 х 58 мм |
|
Температура показатели окружающей среды |
от - 40 °С до + 70 °С |
|
Рабочие показатели атмосферного давления |
от 85 кПа до 107 кПа |
|
Вибрация (частотной/амплитудной) |
до 60 Гц / до 0,1 мм |
|
Помещение |
закрытое, взрыво- и пожаробезопасное.
Примечание. В Воздухе не должен содержать
пыли и примеси агрессивных паров и газов, вызывающих коррозию (в
частности: газов, содержащих сернистые соединения или аммиак). |
|
Положение при монтаже |
согласно проекту |
|
Степень защиты |
IP30 |
|
Вес, не более |
500 г |
|
Электропитание (подключение к сети) |
~ от 100 В до 242 В, 50 Гц
= от 18 В до 36 В |
|
Потребляемая мощность |
8,5 ВА |
|
Ток потребления по питанию 24В |
≤ 250 мА |
|
Стандарт защиты данных |
EEPROM, сегнетоэлектрическая NVRAM |
|
Подключение производится: |
С задней стороны прибора с помощью разъема –
клеммы |
|
Количество источников питания |
1 |
|
Показатели электропитания: |
21 В ± 1 В |
|
Потребляемый ток по питанию 21 В |
≤ 25 мА |
|
Подключение |
С фронтальной стороны регулятора с помощью
разъема – клеммы. |
|
Тип канала |
Асинхронный полудуплексный (прием и передача
идут по одной паре проводов с разделением по времени) |
|
Конфигурации сети |
Многоточечная |
|
Количество приемопередатчиков |
32 приемопередатчика на одном сегменте |
|
Максимальная длина линии в пределах одного
сегмента сети |
1200 метров |
|
Количество активных передатчиков |
1 (только один передатчик активный) |
|
Максимальное количество узлов в сети |
250 с учетом магистральных усилителей |
|
Скорость обмена данных, и длина линии связи: |
62,5 кбит/с 1200 м (одна витая
пара)
375 кбит/с 300 м (одна витая
пара)
Примечание. Скорости обмена 62,5 кбит/с и
375 кбит/с оговорены стандартом RS-485. На скоростях обмена свыше
115 кбит/с рекомендуется использовать экранированные витые пары. |
|
Тип приемопередатчиков |
Дифференциальный, потенциальный |
|
Вид кабеля |
Витая пара, экранированная витая пара |
|
Гальваническая развязка |
Интерфейс гальванически изолирован от других
входов-выходов и остальных цепей, напряжение гальванической развязки
не менее 500 В |
|
Поддерживаемый протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
|
Назначение интерфейса |
Для конфигурирования прибора, для
использования в качестве удаленного индикатора при работе в
современных сетях управления и сбора информации (приема-передачи
команд и данных) |
Обозначение при заказе: ИТМ-120НУ-АА-ВВ-С-D-U,
где:
АА и ВВ, соответственно код входа 1-го и 2-го каналов:
01 – Показатели напряжения постоянного тока от 0 мА до 5 мА,
02 – Показатели напряжения постоянного тока от 0 мА до 20 мА,
03 – Показатели напряжения постоянного тока от 4 мА до 20 мА,
04 – Показатели напряжения постоянного тока от 0 В до 10 В,
05 – Показатели напряжения постоянного тока от 0 мВ до 75 мВ,
06 – Показатели напряжения постоянного тока от 0 мВ до 200 мВ,
07 – Показатели напряжения постоянного тока от 0 В до 2 В,
08 – ТСМ 50М, W100=1,428, от - 50 °С до - 200°С,
09 – ТСМ 100М, W100=1,428, от - 50 °С до + 200°С,
10 – ТСМ гр.23, от минус 50 °С до + 180°С,
11 – ТСП 50П, W100=1,391, от - 50 °С до + 650°С,
12 – ТСП 100П, W100=1,391, от - 50 °С до + 650°С,
13 – ТСП гр.21, от - 50 °С до + 650°С,
14 – Термопара ТХА (K), от 0 °С до + 1300°С,
15 – Термопара ТХК (L), от 0 °С до + 800°C.
C - код выходного аналогового сигнала:
- – от 0 мА до 5 мА,
- – от 0 мА до 20 мА,
- – от 4 мА до 20 мА,
- – от 0 В до 10 В.
D - тип выходных дискретных сигналов:
- Т - транзисторные выходы,
- Р - релейные выходы.
U - напряжение питания:
- 220 - 220В переменного тока,
- 24 - 24В постоянного тока.
|
