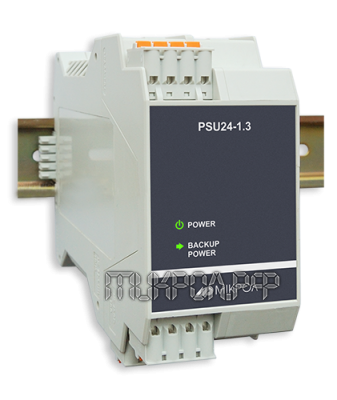

Блок питания импульсный PSU24-1.3
Блок питания PSU24-1.3 предназначен для питания напряжением постоянного тока 24
В модулей УСО RIO-M128: AIU8, AI4, AO4, DI16, DO16, модуля процессора
контроллера и других типов модулей и средств автоматизации.
Находит широкое применение в модулях ввода-вывода (через шины или клемы) , среди
цепей дискретного ввода и выхода, нормирующих преобразователей и блоков
преобразования сигналов, сенсорных датчиков с унифицированными выходами токовых
сигналов, среди контакторов, пускателей, механических, твердотельных реле и
электромагнитных клапанов.
Функциональные возможности
Предусмотрена возможность обеспечить повышенную надежность систему вторичным
электропитанием и уменьшить номенклатуры путем использования нескольких блоков
питания, реализуется эта с помощью параллельного соединение блоков питания
PSU24-1.3. При параллельном соединении блоков питания необходимо обеспечивать
одинаковое температурное давления для функционального соединения блоков для
обеспечения радиальной схемы разводки пар проводимой нагрузки. Можно
устанавливать неограниченное количество канало в цепи блоков питания. Также есть
защита от перегрева осуществляется это функция с помощью встроенных электронных
терм предохранителей. Если нагревается блок до придельного значения, то он сразу
отключается.
|
Техническая характеристика |
|
Название |
Значение |
|
Количество независимых источников |
1 |
|
Номинальное выходное напряжение |
24 В |
|
Номинальный выходной ток каждого источника |
1,3 А |
|
Выходная номинальная мощность |
32 В·А |
|
Максимальный ток нагрузки (кратковременный,
до 10-20 мин.) |
2 А |
|
Класс стабилизации выходного напряжения |
1,0 |
|
Коэффициент пульсации выходного напряжения |
0,1 |
|
Ток срабатывания защиты, не более |
5 А |
|
Защита с автовосстановлением |
от перегрева, короткого замыкания и
перегрузок |
|
Напряжение питания |
от 110 до 242 В |
|
Потребляемая мощность, не более |
40 В∙А |
|
Гальваническая изоляция |
от питающей сети |
|
Масса, не более |
0,27 кг |
|
Габаритные размеры (ВхШхГ) |
105 x 45 x 104 мм |
|
Монтажная глубина |
115 мм |
|
Степень защиты корпуса |
IP30 |
|
Крепление корпуса |
рельс DIN35х7.5 EN 50022 |
|
Температура |
от минус 40 °С до плюс 70 °С |
|
Влажность воздуха (при температуре +35 °С ) |
от 30 % до 80 % |
|
Атмосферное давление |
от 84 кПа до 107 кПа |
|
Вибрация |
с частотой до 60 Гц с амплитудой до 0.1 мм |
|
Помещение |
Закрытое, взрыво– и пожаробезопасное |
|
Вид климатического исполнения |
УХЛ категории размещения 4.2 по ГОСТ
15150-69, но для работы при температуре от минус 40 °С до 70 °С |
|
