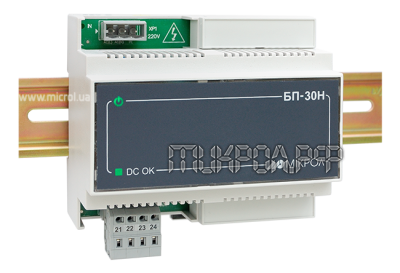

Блок питания импульсный БП-30Н-1к
Описание:
Блок питания БП-30Н-1к это основной источник электропитания, предназначенный для
снабжения узлов электрической энергией постоянного тока, путём
преобразования сетевого напряжения до требуемых значений в комплексных
измерительных преобразователей теплоэнергетических параметров, а также различных
приборов и промышленного оборудования.
Область применения
-
Обеспечение питанием нормирующих преобразователей и блоков преобразования
сигналов, в том числе блоков и преобразователей;
-
Электропитание для электронных схем и цепей
дискретных входов, импульсных входов и дискретных выходов микропроцессорных
контроллеров и регуляторов;
-
Электропитание для контакторов, пускателей,
механических и твердотельных реле;
-
БП-30Н-1к обеспечивает электропитание для
электромагнитных клапанов.
|
Техническая характеристика |
|
Название |
Значение |
|
Количество независимых источников |
1 |
|
Номинальное выходное напряжение:
- БП-30Н-05
- БП-30Н-12
- БП-30Н-24 |
5 В
12 В
24 В |
|
Номинальный выходной ток
- БП-30Н-05
- БП-30Н-12
- БП-30Н-24 |
3А
3А
1,2А |
|
Класс стабилизации выходного напряжения |
1,0 |
|
Коэффициент пульсации выходного напряжения |
0,4 |
|
Ток срабатывания защиты, не более |
5А |
|
Напряжение питания |
от 110 до 242 В |
|
Потребляемая мощность, не более |
35 Ватт |
|
Гальваническая изоляция |
от цепи питания |
|
Вес |
500 г |
|
Габариты блока (ВхШхГ) |
110 мм х 106 мм х 58 мм |
|
Глубина монтирования |
63 мм |
|
Стандарт защиты корпуса |
IP30 |
|
Крепление корпуса |
на рельсу DIN35х7.5 EN 50022 |
|
Температурные показатели |
от - 40 °С до + 70 °С |
|
Влажность воздуха (при температуре +35 °С ) |
от 30 % до 80 % |
|
Показатели атмосферного давления |
от 85 кПа до 107 кПа |
|
Допустимые показатели вибрации |
с частотой до 60 Гц и амплитудой до 0.1 мм |
|
Помещение |
Закрытое, взрыво- и пожаробезопасное |
|
Вид климатического исполнения |
УХЛ категории размещения 4.2 по ГОСТ
15150-69, но для работы при температуре от минус 40 °С до 70 °С |
Обозначение при заказе: БП-30Н-1к-xx,
где:
xx - значение выходного напряжения:
- 05 – 5 В,
- 12 – 12 В,
- 24 – 24 В.
|
