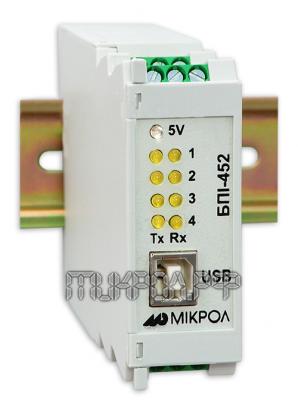

Блок преобразования интерфейсов БПИ-452
Описание:
Блок преобразования интерфейсов БПИ-452 является незаменимым устройством которое
предназначено для обмена данных по четырем гальванически разделённым каналам
связи в системах где требуется подключение к сети устройств с интерфейсом RS-485
к USB. Для полной функциональной работы на преобразователь необходимо установить
нужные драйвера. VCP-драйверы позволяют работать с USB-каналом как с
дополнительным СОМ-портом компьютера при помощи стандартных Windows WCOMM API.
D2XX-драйверы позволяет разрабатывать полноценные Windows приложения которые
используют встроенные DLL-библиотеки. Преобразователи интерфейсов БПИ-452 (USB в
четыре каналы RS-485) обеспечивает подключение устройств с последовательными
интерфейсами, таких как POS-терминалы, кассовые аппараты, устройства считывания
магнитных карт, модемы, программируемые контроллеры, датчики, к одному USB-порту
компьютера.
|
Технические Характеристики |
|
Название |
Значение |
|
Количество гальванически разделенных каналов
преобразования |
4 шт. |
|
Потребляемая мощность электрического питания |
+5В, от интерфейса USB |
|
Потребляемый ток: |
150 мА |
|
Вес |
0.13 кг |
|
Требования к параметрам надежности |
Блок является восстанавливаемым, и пригодным
для ремонта |
|
Средний срок службы блока |
100000 часов или 10 лет |
|
Габариты (ВхШхГ) |
75 мм х 26 мм х 120 мм |
|
Стандарт защиты блока выполнен по ГОСТу
14254096 |
IP30 |
|
Крепление блока |
рельсу DIN35х7.5 EN 50022 |
Характеристики интерфейса USB 2.0
-
Поддерживается свойство Plug&Play
-
Поддерживается функция горячего подключения
и отключения устройств к включенному компьютеру
-
Встроенные светодиодные индикаторы: питания,
приема и передачи данных
-
Полная поддержка технологии USB 2.0 Full
Speed
-
Возможная скорость передачи данных – до 12
Мбит/с
-
Накопительный буфер памяти для приема 384
байт. Передающий буфер 128 байт
-
Устройство работает под управление
операционной системы Windows 98/98SE/2000/ME/XP/7/8/8.1
|
Технические характеристики электрических и
временных характеристик интерфейса RS-485 |
|
Название |
Значение |
|
Максимальная длина сегмента |
1.2 км (4000 футов) |
|
Максимальное число приемопередатчиков |
124 шт. (31 на канал) |
|
Число активных передатчиков |
4 |
|
Максимальное количество узлов в сети |
250 |
|
Скорость обмена данных и длина линии связи |
62,5 кбит/с 1200 м (одна витая пара)
375 кбит/с 300 м (экранированная витая пара) 500 кбит/с
1000 кбит/с
2400 кбит/с 100 м (две витых пары) 10000
кбит/с 10 м |
|
Тип приемопередатчиков |
потенциально- дифференциальный |
|
Требования, предъявляемые к выходному
каскаду |
- выходной каскад представляет собой
источник напряжения с малым выходным сопротивлением, |Uвых|=1,5…5,0
В (не <1,5 В и не >6,0 В);
- состояние логической "1": Ua>Ub
(гистерезис 200 мВ) - MARK, OFF;
- состояние логического "0": Ua<Ub
(гистерезис 200 мВ) - SPACE, ON;
- выходной каскад должен выдерживать режим
короткого замыкания, иметь максимальный выходной ток 250 мА,
скорость нарастания выходного сигнала 1,2 В/мкс и схему ограничения
выходной мощности. |
|
Требования, предъявляемые к входному каскаду |
- входной каскад представляет собой
дифференциальный вход с высоким входным сопротивлением и пороговой
характеристикой от -200 мВ до +200 мВ;
- допустимый диапазон входных напряжений Uag
(Ubg) относительно земли (GND) от -7В до
+12В;
- входной сигнал представлен
дифференциальным напряжением (Ui±0,2 В) и более;
- уровни состояния приемника входного
каскада - см. состояния передатчика
выходного каскада. |
|
Режим работы |
синхронный или с самосинхронизацией |
|
Метод доступа |
с передачей прав доступа |
|
Режим управления приемом-передачей |
- с автоматическим разрешением по началу
передачи и с цифровым фильтром на входе передатчика, а также с
автоматическим определением направления передачи
- с разрешением по модемному сигналу RTS
(по отдельному заказу) |
|
