Преобразователь постоянного напряжения и тока ПНС-410
Описание
Преобразователь ПНС-410 является высоко качественных прибором для преобразования
постоянного напряжения в унифицированный аналоговый сигнал постоянного тока в
приделах 4-20 мА. Находит применение в регулирующих системах управления
технологическими процессами в энергетике, металлургии, в измерительных системах
и измерительно-вычислительных комплексах. Также может применяется для
мониторинга в телемеханизации и автоматизации объектов электроэнергетики и АСУ
ТП энергоёмких объектов различных отраслей промышленности. Корпус

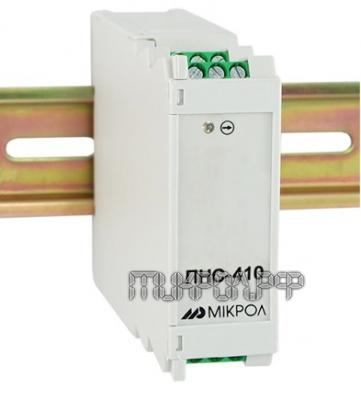

преобразователь выполнен в литом ударостойком пластике, на панели размещен
захват для монтажа на DIN-рейке 35 мм.
|
Технические Характеристики |
|
Название |
Значение |
|
1 Входной сигнал
Напряжение постоянного тока, однополярное
Постоянного тока |
От 0 мВ до 75 мВ (с шунта), Rвх = 250 кОм
От 0 до 10 В, Rвх = 130 кОм От 0 до 15 В,
Rвх = 200 кОм От 0 до 60 В, Rвх = 267 кОм От 0 до 100 В, Rвх = 200
кОм От 0 до 150 В, Rвх = 667 кОм От 0 до 250 В, Rвх = 667 кОм От 0 В
до 500 В, Rвх > 1 МОм От 0 до 5 мA, Rвх = 200 Ом От 0 до 20 мA, Rвх
= 50 Ом От 4 до 20 мA, Rвх = 62 Ом |
|
Выходной сигнал (пассивный, требует внешний
источник питания) |
От 4 мА до 20 мА, Rн £ 500 Ом |
|
Погрешность преобразования входного сигнала,
при частоте 50 Гц, выражена в процентах от номинального диапазона
изменения выходного сигнала – не превышает |
0,25% |
|
Предельная перегрузка (от диапазона входного
сигнала):
- до 100 В
- свыше 100 В |
в 5 раз
в 2 раза |
|
Максимальное время перегрузки |
не более 5 сек |
|
Напряжение питания |
от 18 до 36 В |
|
Габариты (ВхШхГ) |
76 мм х 26 мм х 115 мм |
|
Вес |
0,15 кг |
Рабочий диапазон температуры от -40°С до +70°С. Соответствует всем гостам по
удара защищенности и разрешается использовать его во взрывоопасных помещениях,
средний время работы на отказ с учетом технического обслуживания
регламентированное руководством 100 000 часов или 10 лет эксплуатации, среднее
время на восстановление работоспособности 4 часа.
Обозначения при заказе:
Преобразователь обозначается следующим образом: ПНС-410-АА,
где:
AA - код аналогового входа:
- от 0 мВ до 75 мВ,
- от 0 В до 10 В,
- от 0 В до 15 В,
- от 0 В до 60 В,
- от 0 В до 100 В,
- от 0 В до 150 В,
- от 0 В до 250 В,
- от 0 В до 500 В;
- от 0 мА до 5 мА,
- от 0 мА до 20 мА,
- от 4 мА до 20 мА,
- от 0 А до 1 А.
|
